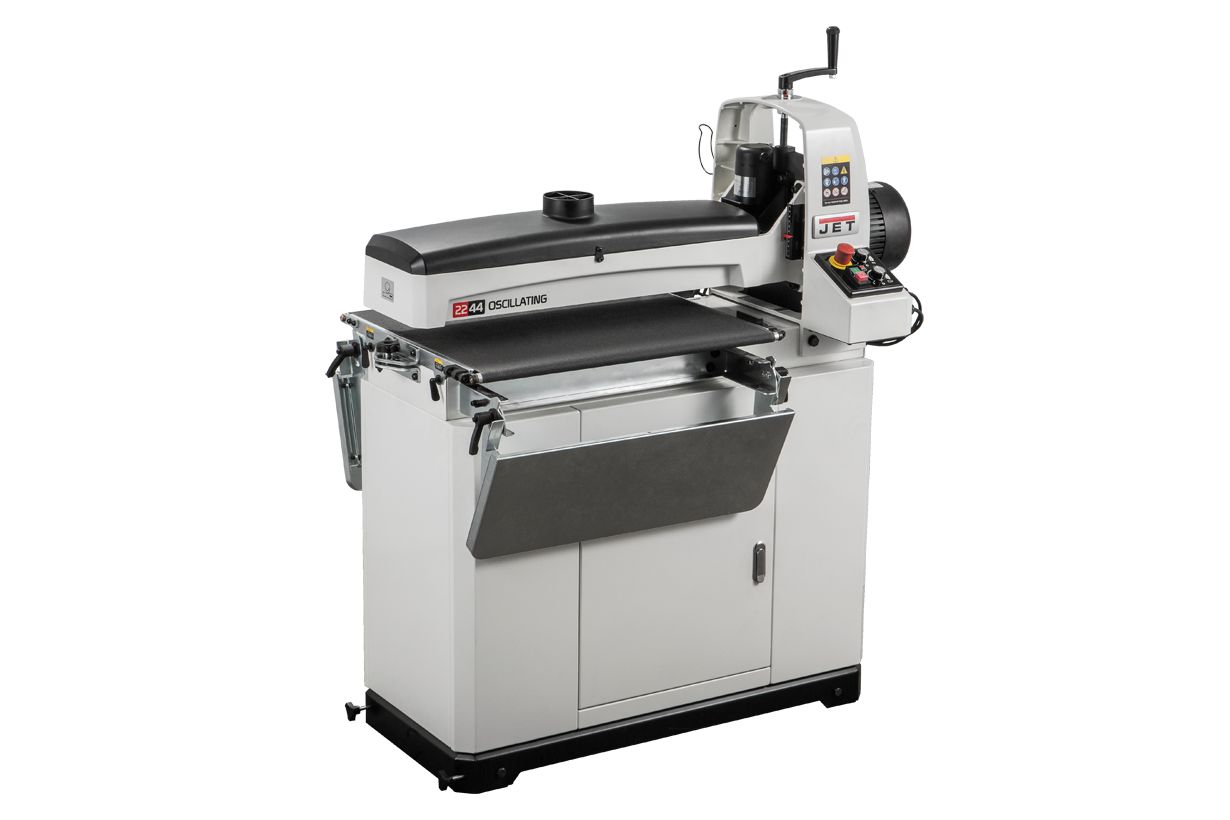

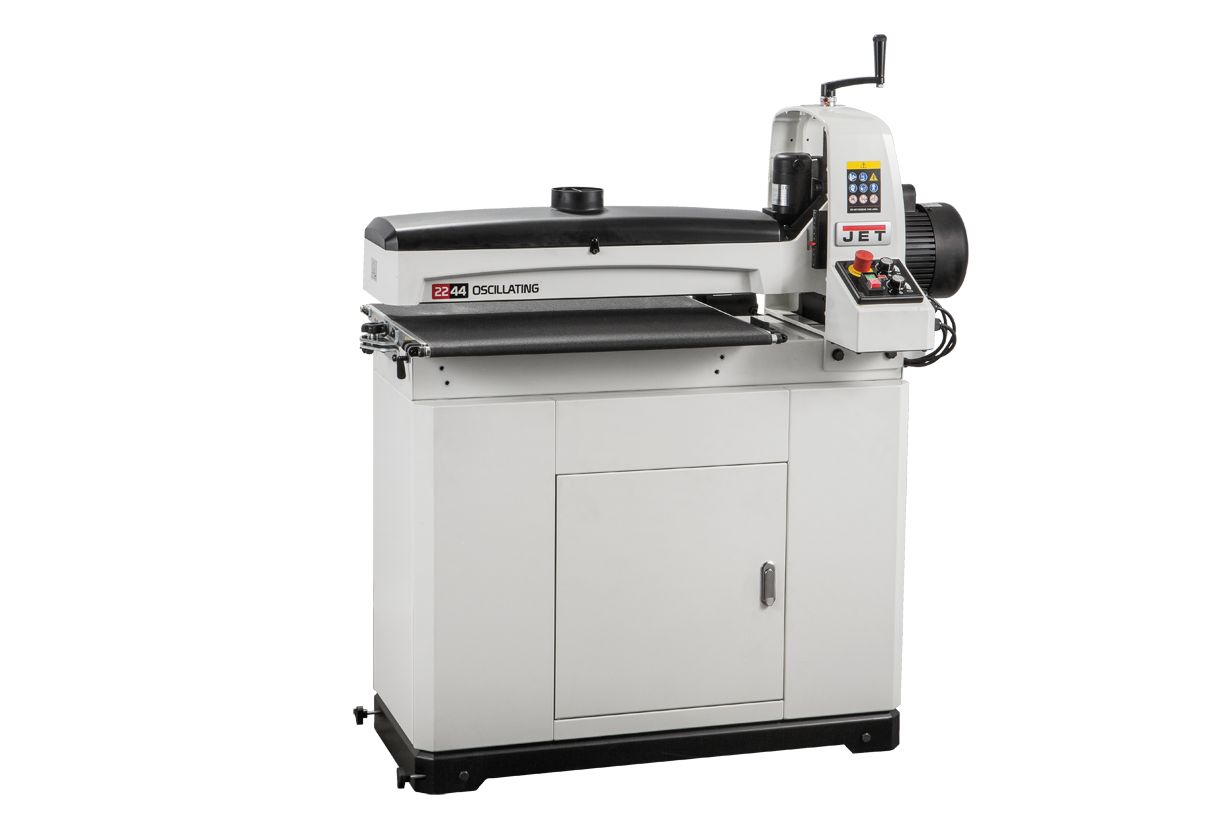

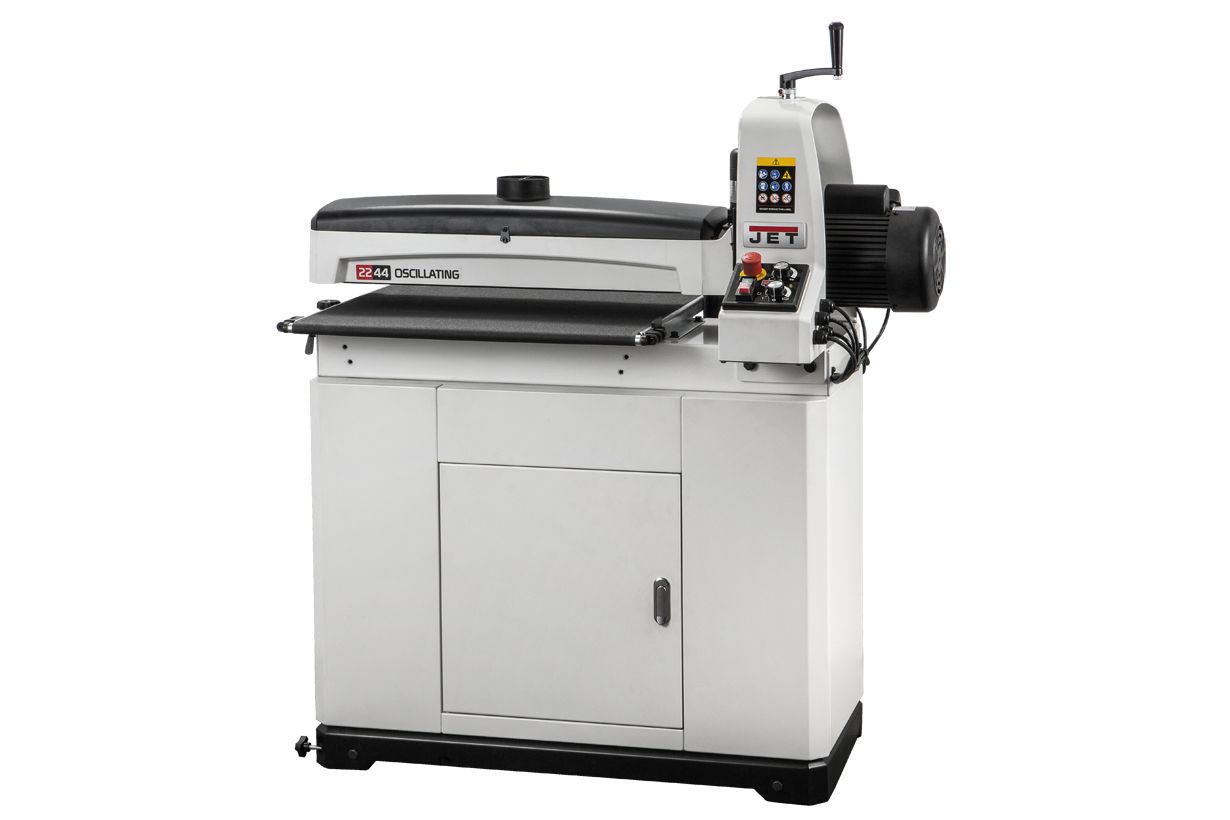

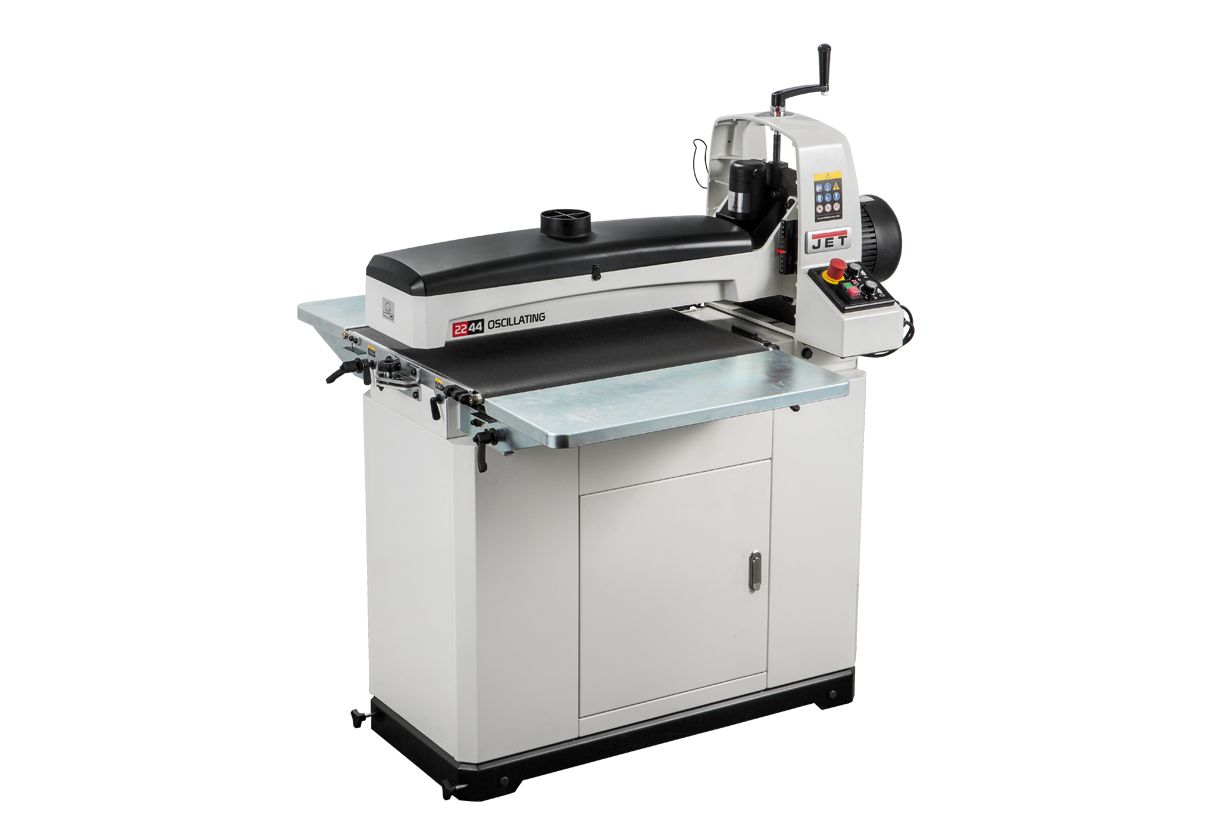

JET JWDS-2244OSC-M Барабанный шлифовальный станок c осцилляцией
Описание
Особенности:
- Колебательное движение барабана
- Консольное расположение барабана
- Плавная регулировка скорости подачи
- Система контроля подачи SandSmart
- Плавная регулировка частоты колебательных движений
- Регулировка высоты положения барабана вращающейся рукояткой
- Простая (без инструментов) регулировка параллельности транспортера
- Алюминиевый шлифовальный барабан
- Система быстрого фиксирования и натяжения шлифовальной ленты

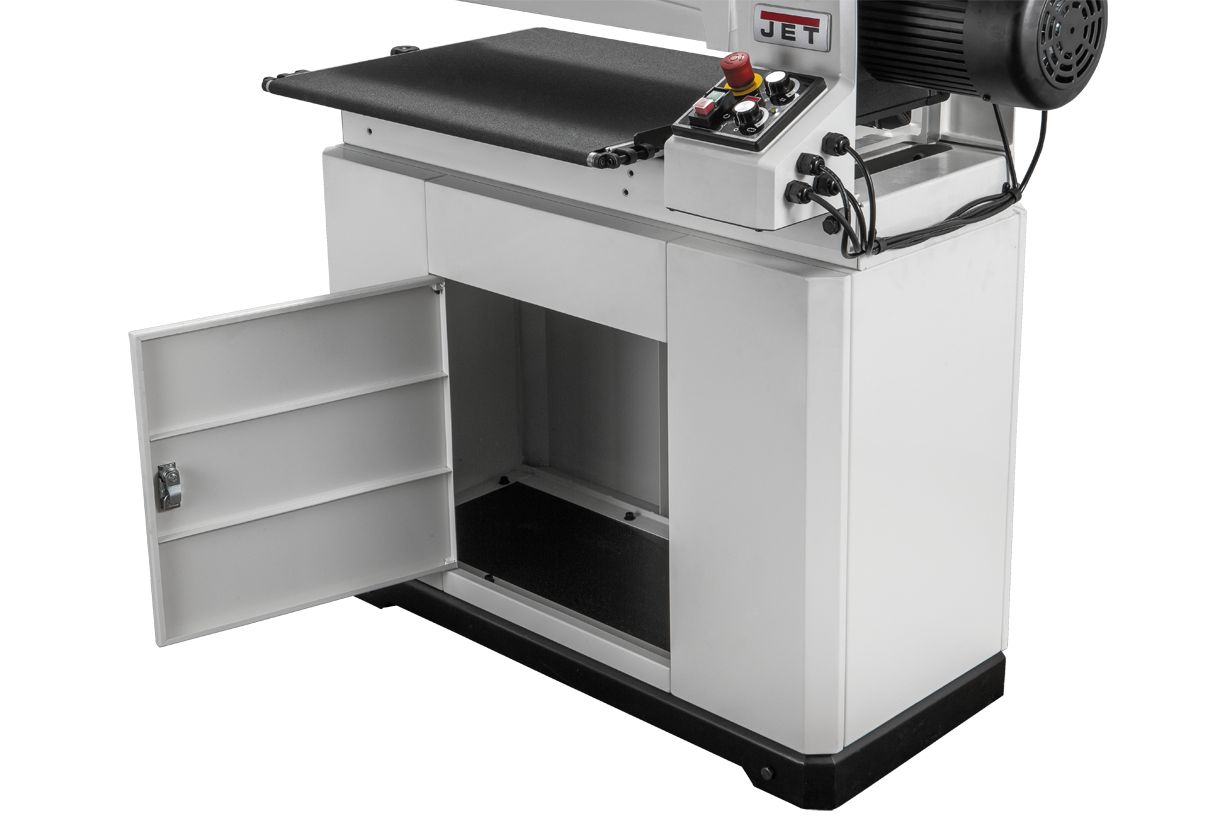

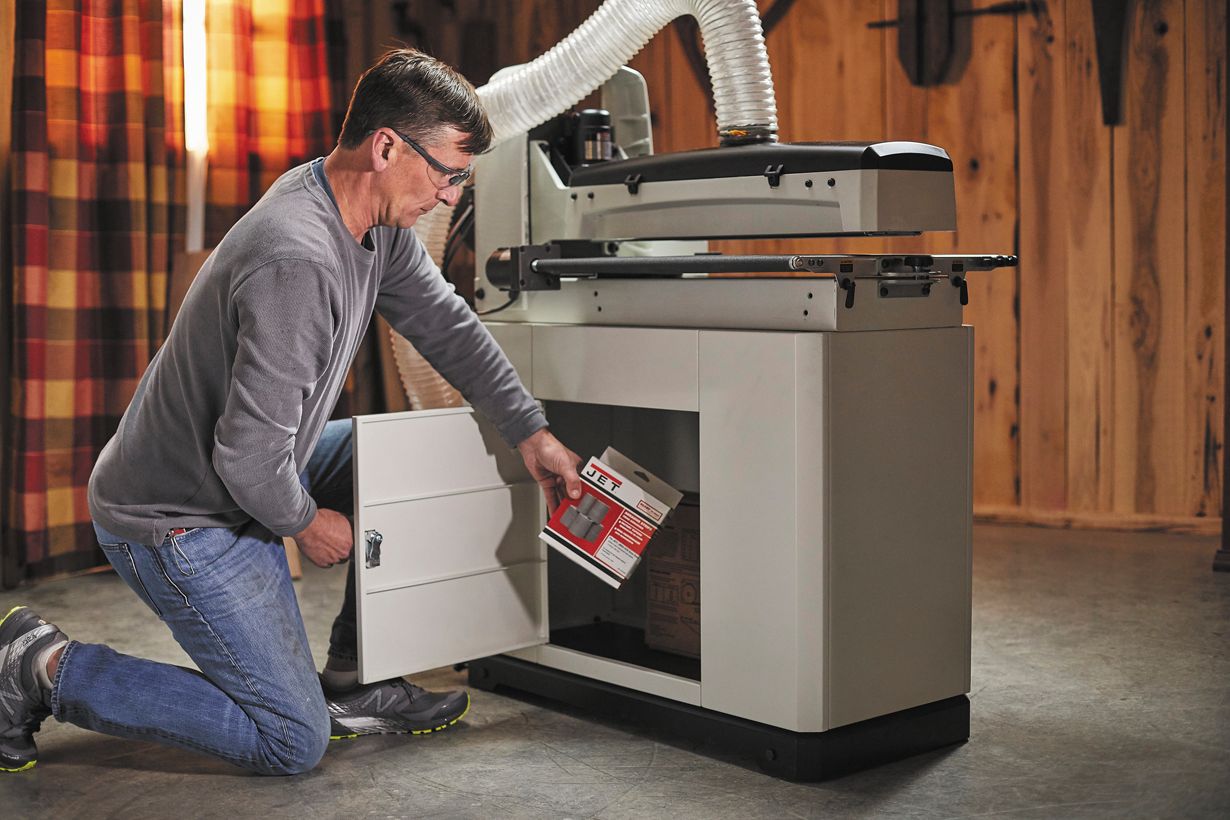

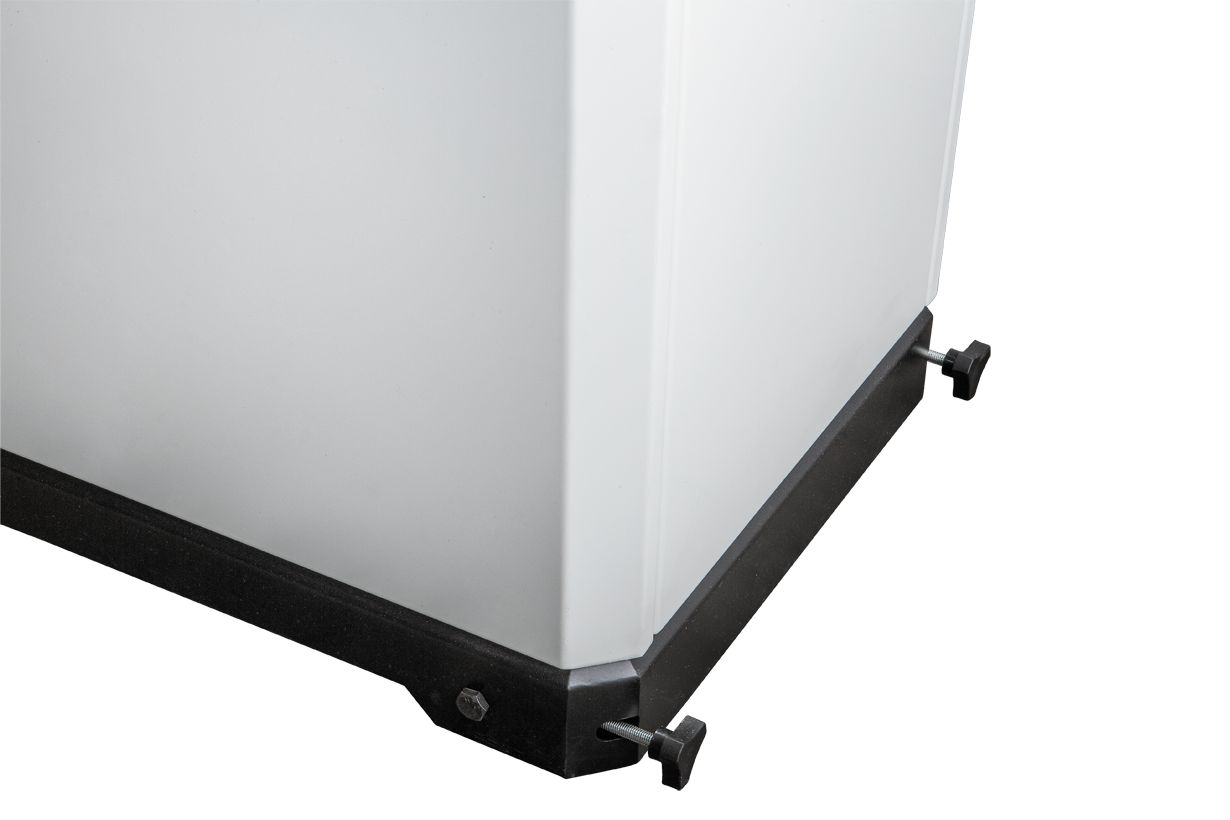

- Закрытая подставка

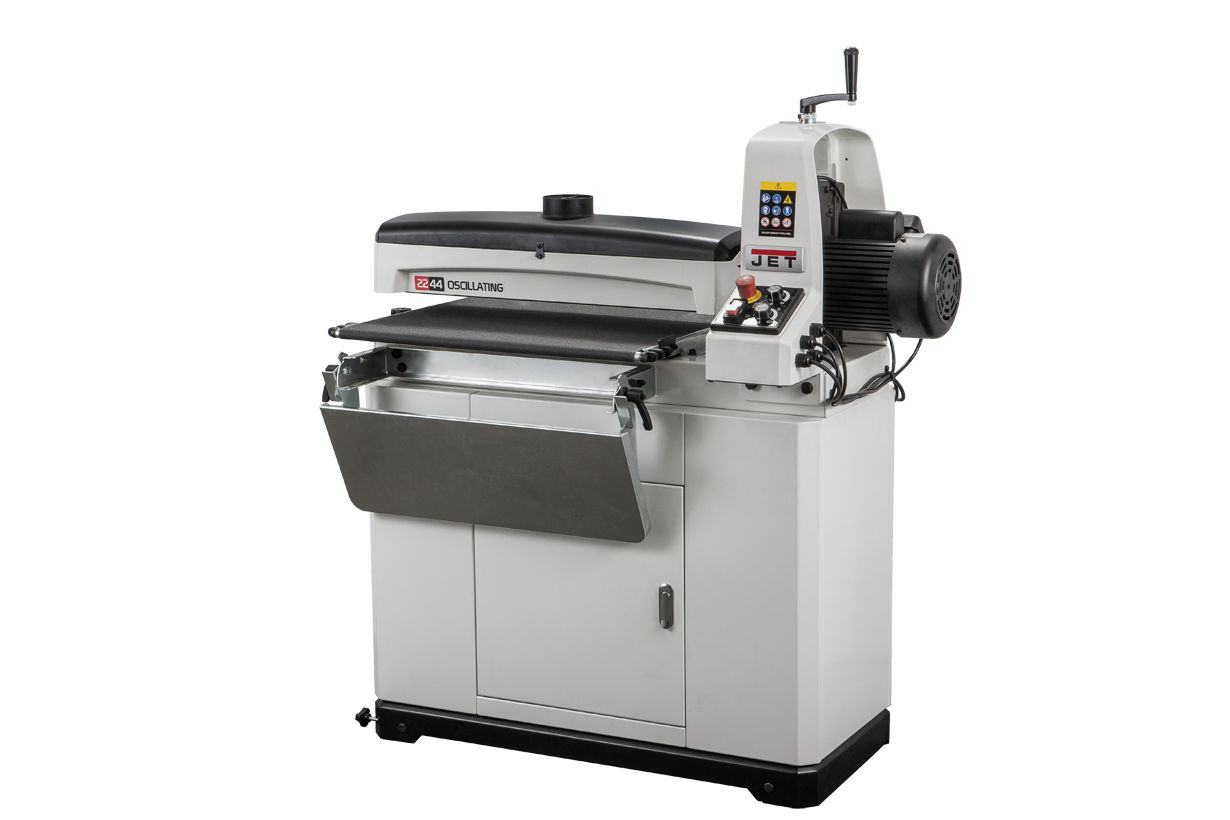

JWDS-2244OSC-M барабанный шлифовальный станок с осцилляцией. Модель выполнена в новом дизайнерском стиле и оборудована «умной» системой управления скоростью подачи заготовки SandSmart.

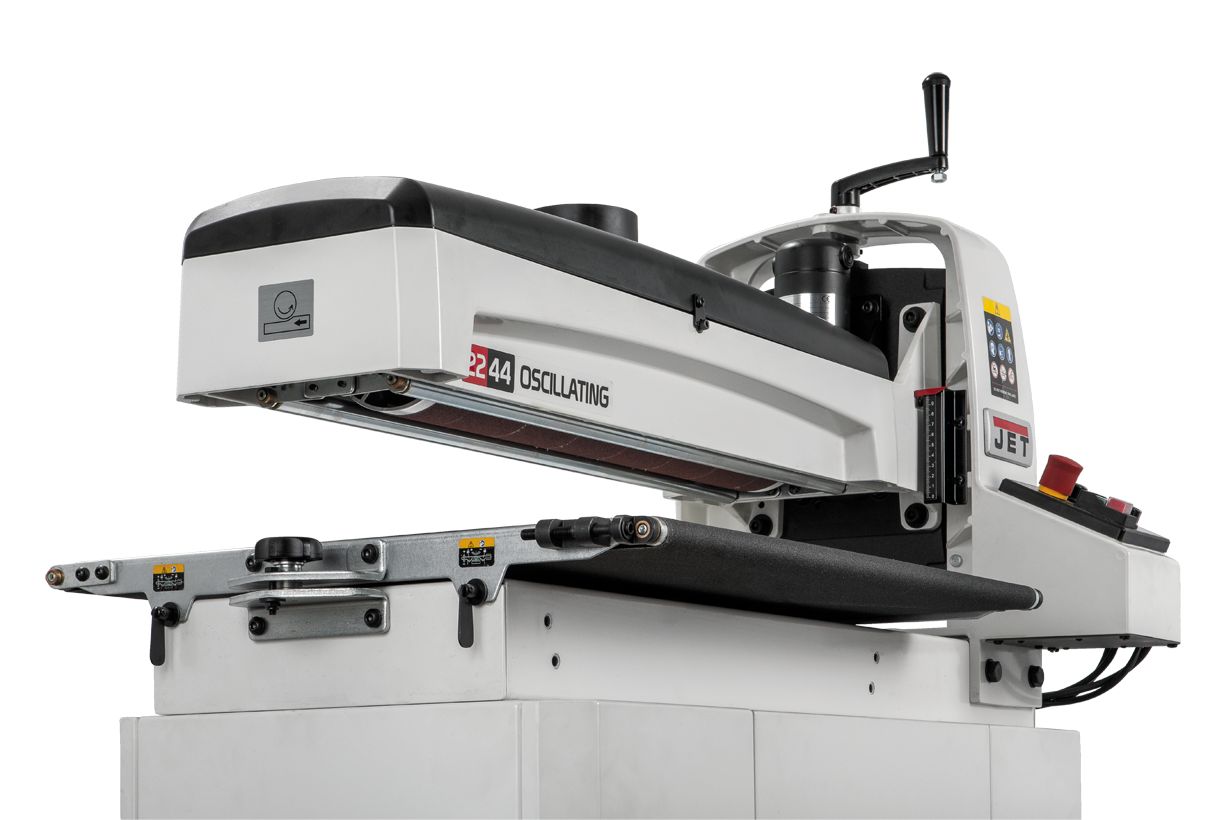

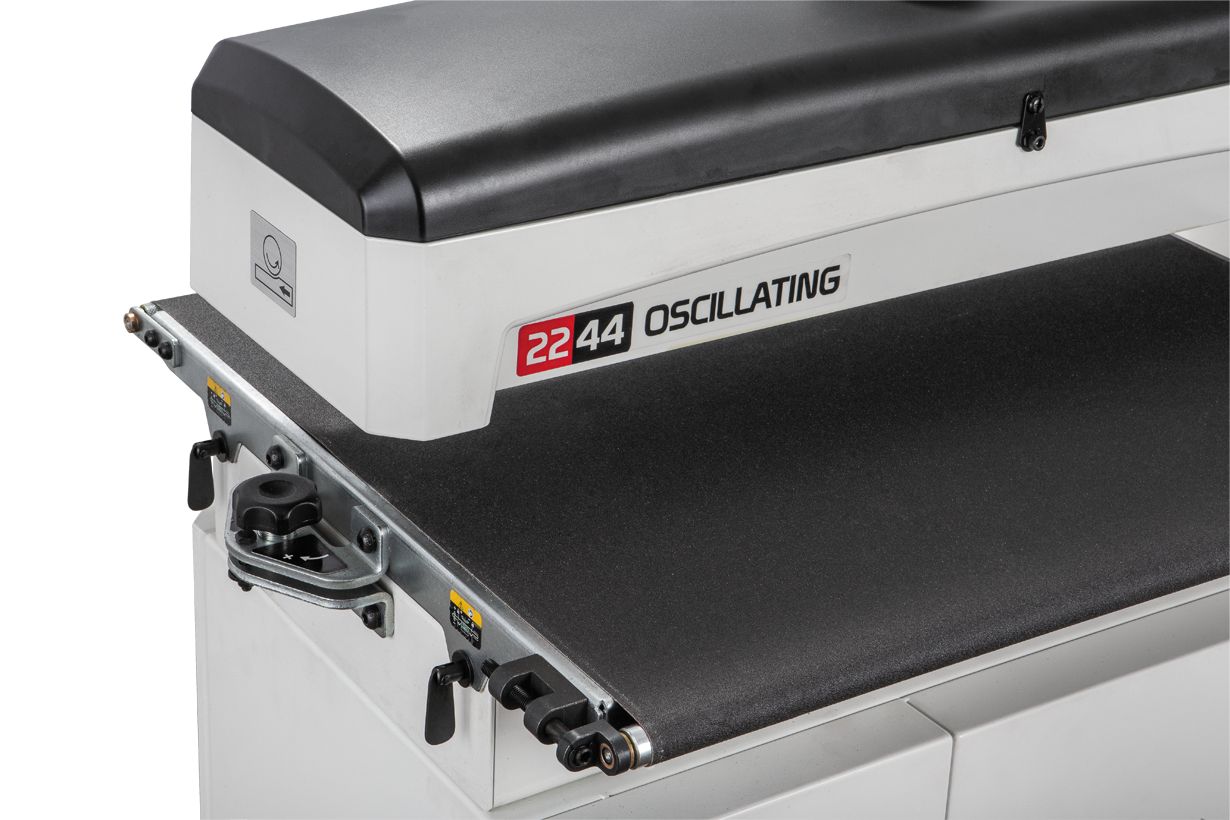

Основу конструкции составляет чугунный корпус, на котором смонтирован конвейер автоподачи и консоль со шлифовальным барабаном. За счет такого размещения ширина заготовки не ограничена габаритами шлифовального узла. Высота барабана меняется при помощи регулировочной рукоятки, что позволяет настраивать величину просвета до транспортера в пределах от 0,8 до 100 мм. Операция по настройке параллельности основания и оси барабана производится без использования вспомогательных инструментов.

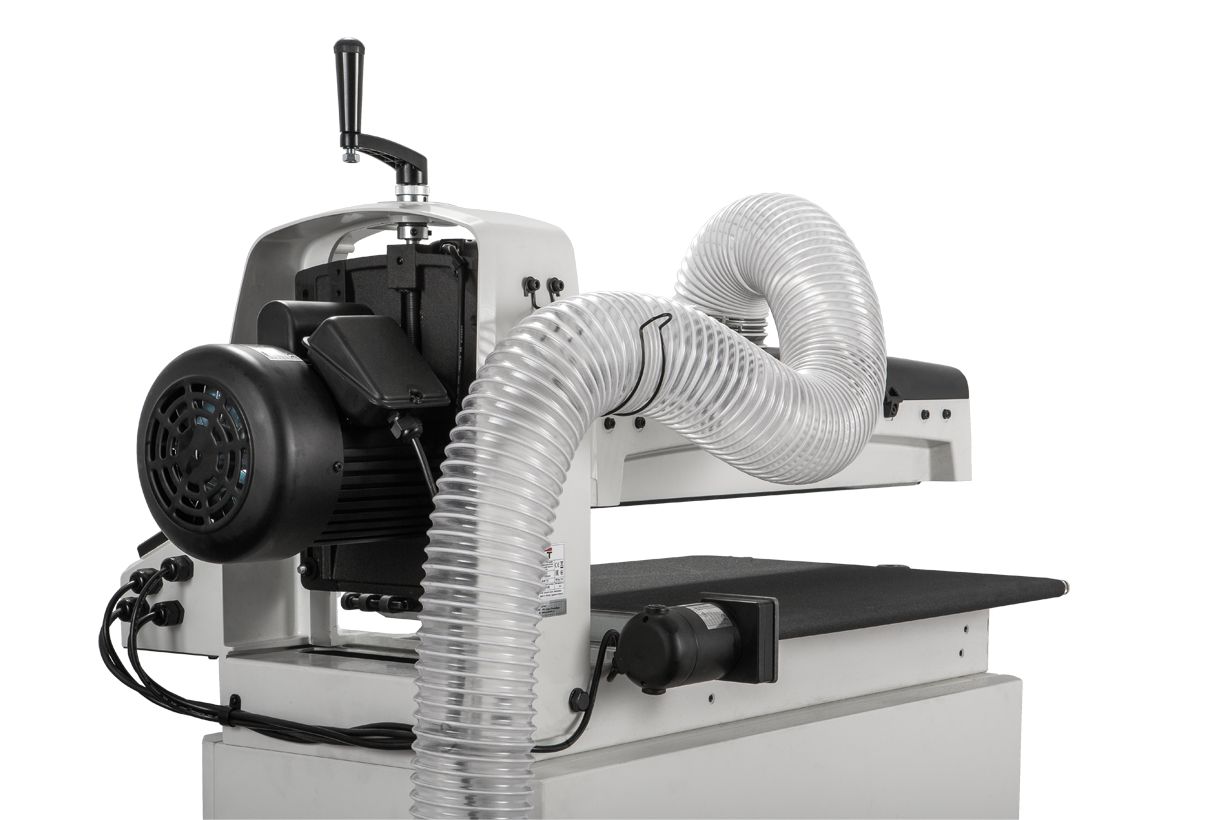

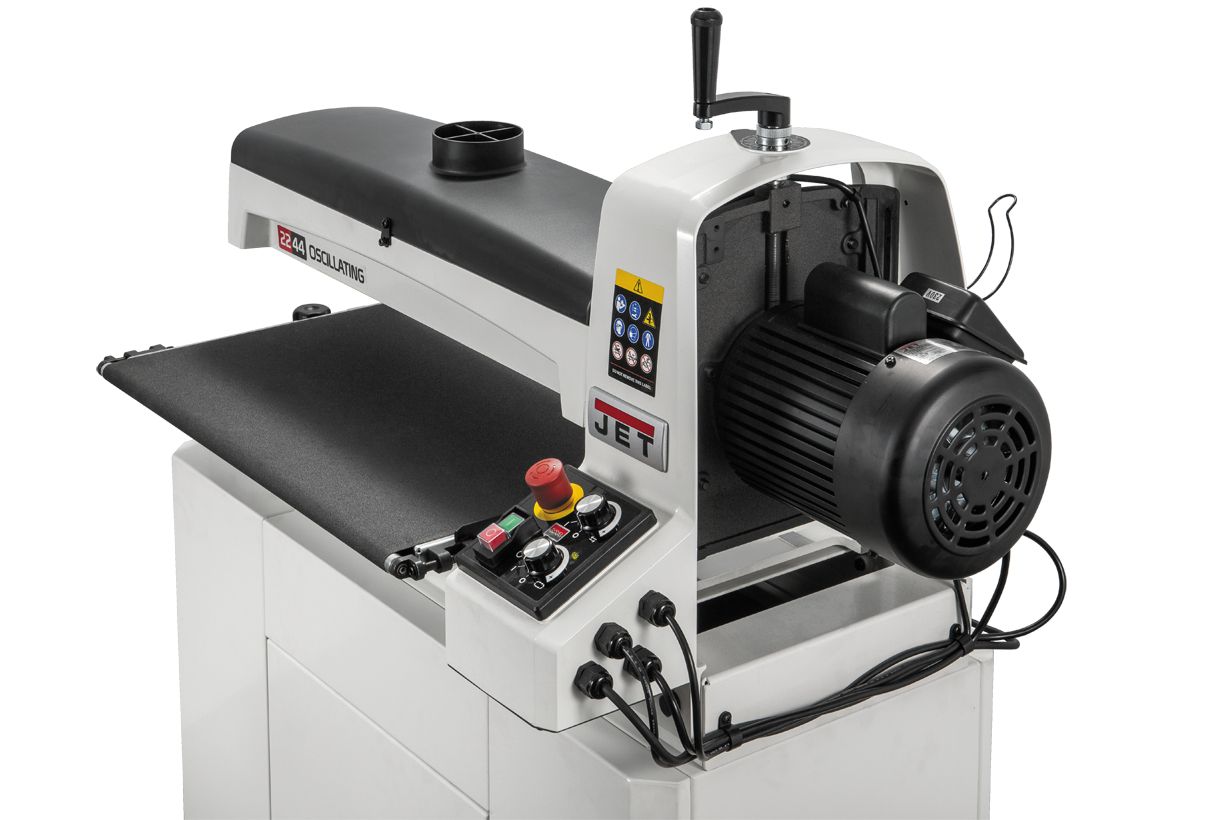

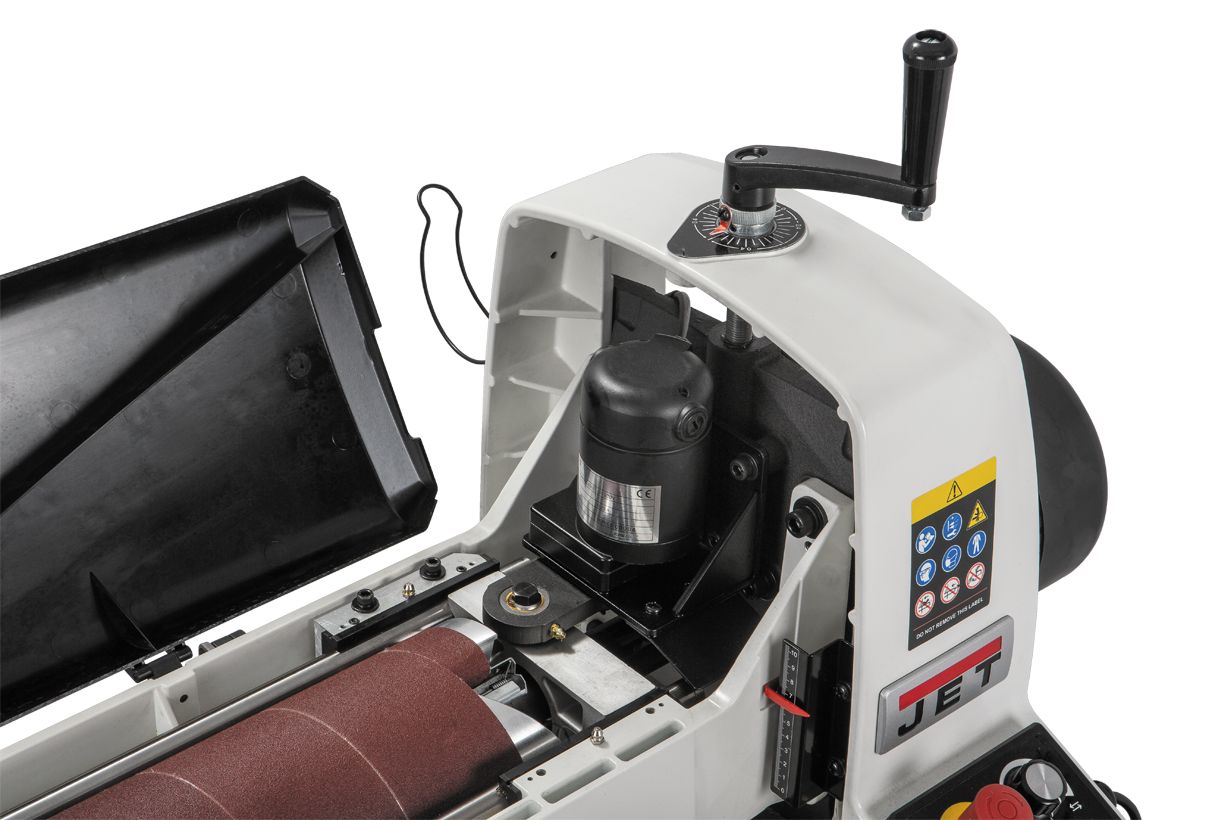

Кроме основного асинхронного двигателя с выходной мощностью 1,3 кВт, в консоли установлен вспомогательный коллекторный. Он приводит в действие механизм осцилляции, обеспечивающий поперечные (вдоль оси вращения) колебания барабана с амплитудой ¾ дюйма (примерно 19 мм) и частотой от нуля до 120 ходов в минуту. Регулировка производится с панели управления вращающейся рукояткой. В результате абразив движется вдоль заготовки не линейно, а волнообразно. Более сложная траектория позволяет увеличить производительность шлифования и продлить ресурс абразива, но главное улучшить качество обработки заготовок, в частности исключить появление продольных рисок из-за дефектов «шкурки», неравномерного износа или налипания смолы.

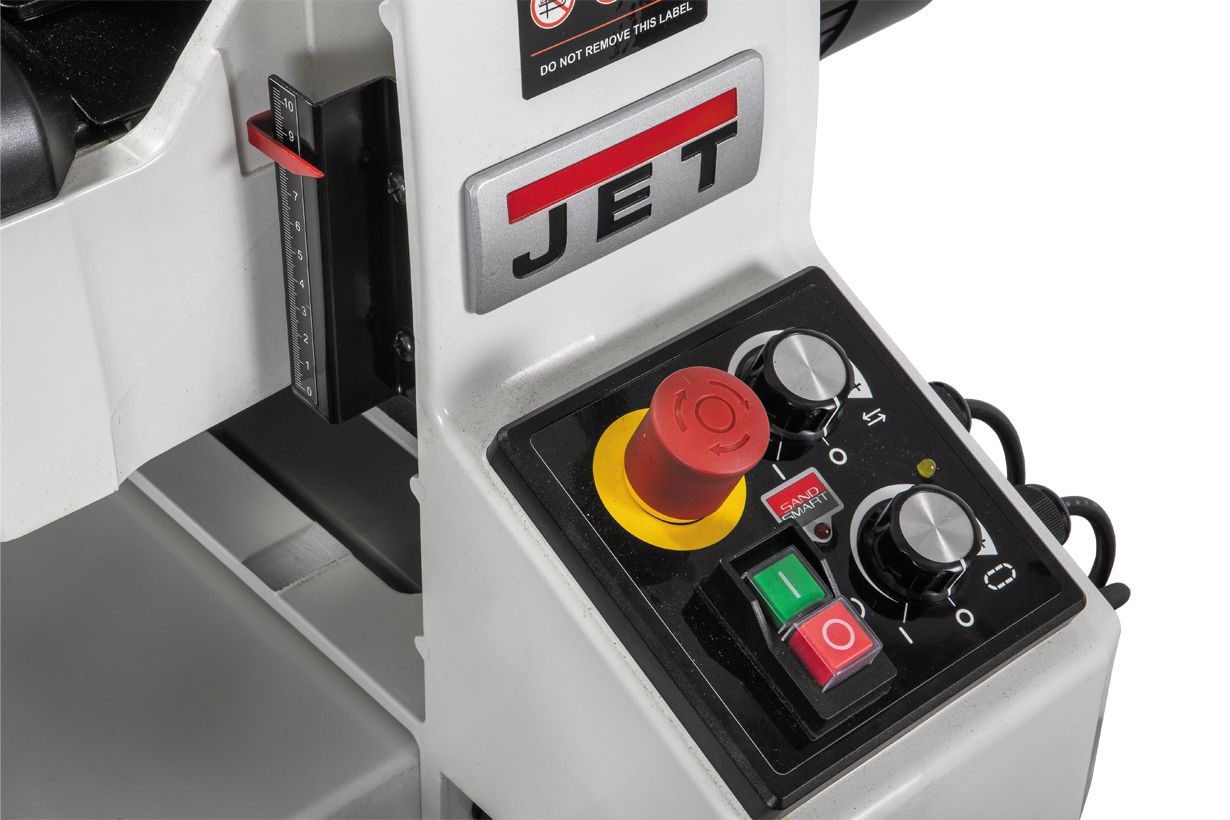

Еще одна особенность станка – система SandSmart, управляющая скоростью подачи. Она отслеживает величину нагрузки на основной двигатель и, если та поднимется до критической, снижает скорость конвейера. Как только сложный для шлифования участок будет пройден и нагрузка снизится, контроллер увеличит скорость подачи до изначально заданной оператором.

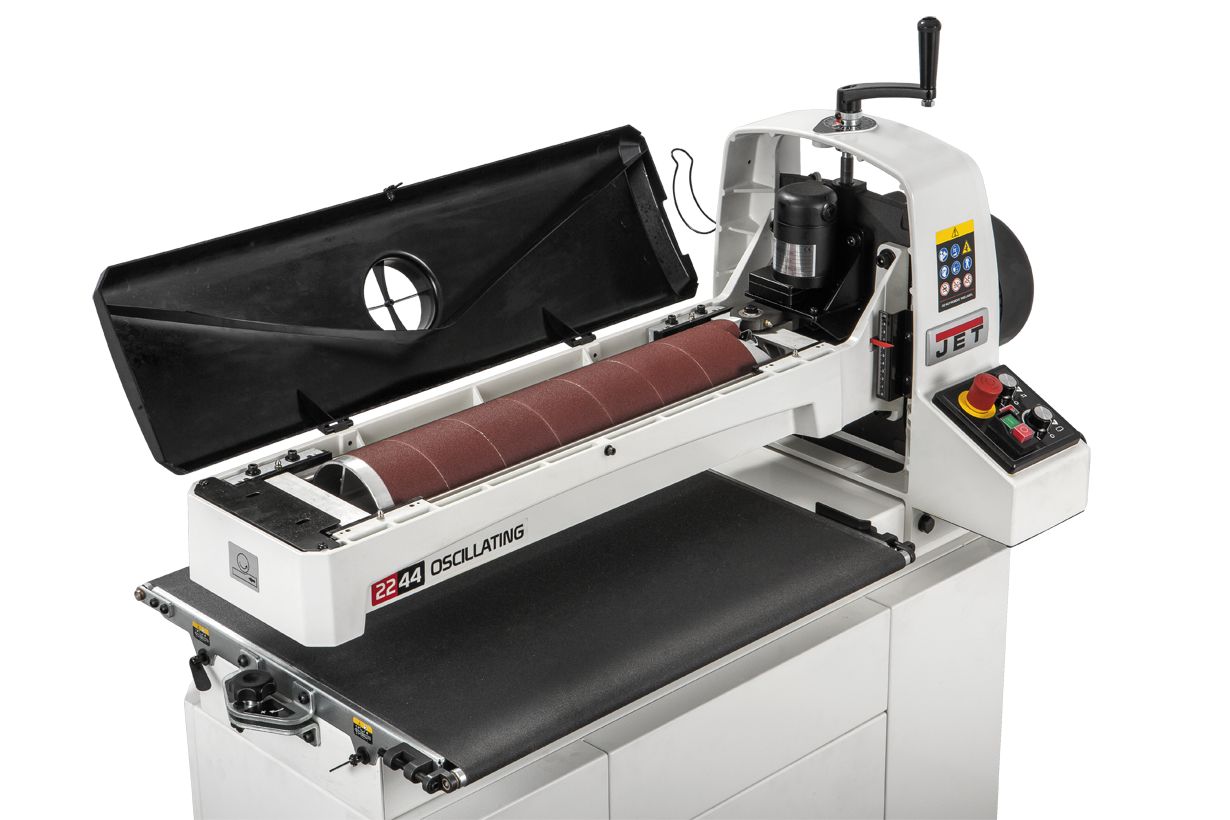

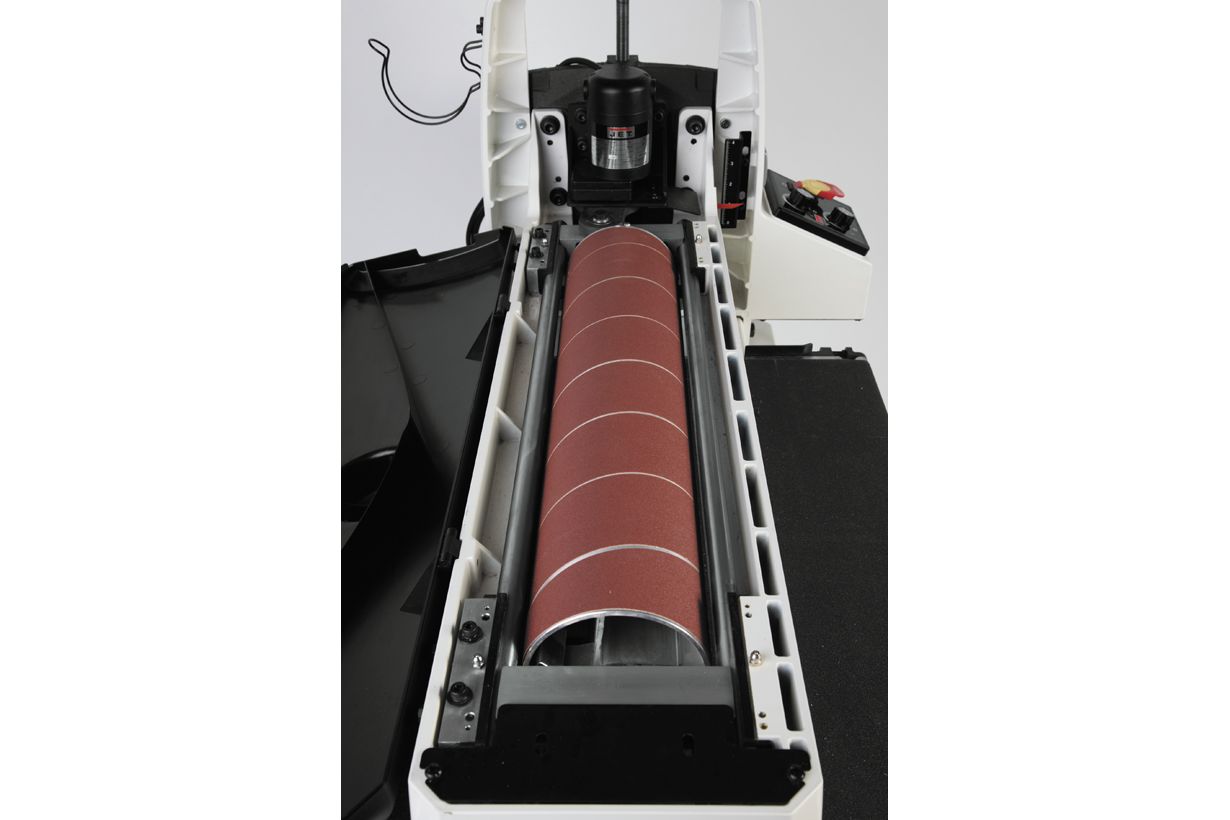

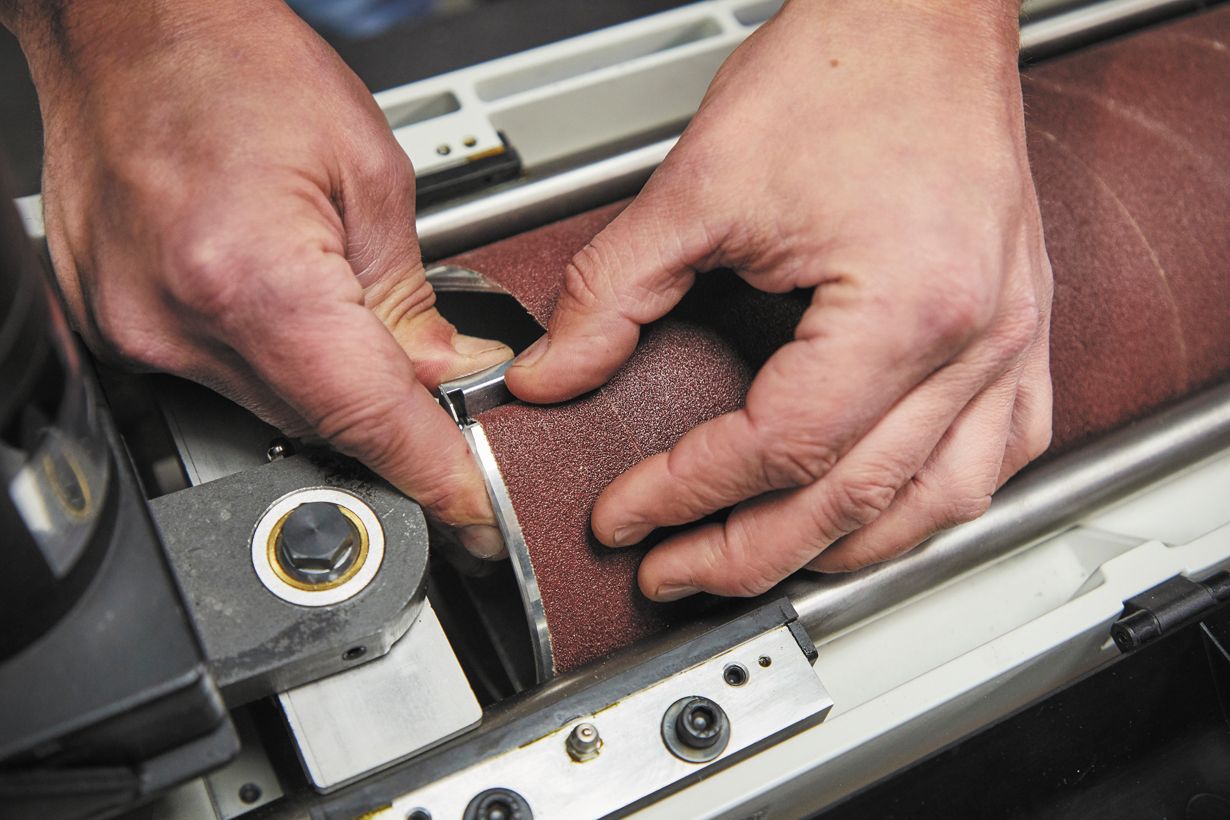

Как и все барабанные шлифователи Jet, этот оборудован системой, облегчающей замену абразивного материала. Во-первых, сам барабан выполнен легкосъемным. Во-вторых, оптимальное натяжение намотанной на него ленты задается автоматически при помощи специального пружинного механизма; он же компенсирует растяжение материала при износе.
Характеристики
| Напряжение, В | 230 |
| Потребляемая (выходная) мощность, кВт | 2,3 (1,3) |
| Частота вращения барабана, об/мин | 1400 |
| Частота колебаний барабана | 0-120 ход/мин |
| Амплитуда колебаний барабана | 19 мм |
| Шлифовальный барабан/ щеточный вал, мм | Ø127х584 мм |
| Ширина шлифовальной ленты, мм | 75 |
| Скорость подачи, м/мин | 0-3 |
| Ширина области шлифования в два прохода, мм | 560 (1120) |
| Толщина заготовки, мм | 0,8-100 |
| Минимальная длина заготовки, мм | 60 |
| Диаметр вытяжного штуцера, мм | 100 |
| Снят с производства | Y |
| Страна производителя | Тайвань |
| Длина, мм | 1200 |
| Ширина, мм | 611 |
| Высота, мм | 1320 |
| Масса, кг | 136 |
| Длина в упаковке, см | 120 |
| Ширина в упаковке, см | 100 |
| Высота в упаковке, см | 150 |
| Масса в упаковке, кг | 174 |
Особенности:
- Колебательное движение барабана
- Консольное расположение барабана
- Плавная регулировка скорости подачи
- Система контроля подачи SandSmart
- Плавная регулировка частоты колебательных движений
- Регулировка высоты положения барабана вращающейся рукояткой
- Простая (без инструментов) регулировка параллельности транспортера
- Алюминиевый шлифовальный барабан
- Система быстрого фиксирования и натяжения шлифовальной ленты
- Закрытая подставка
JWDS-2244OSC-M барабанный шлифовальный станок с осцилляцией. Модель выполнена в новом дизайнерском стиле и оборудована «умной» системой управления скоростью подачи заготовки SandSmart.
Основу конструкции составляет чугунный корпус, на котором смонтирован конвейер автоподачи и консоль со шлифовальным барабаном. За счет такого размещения ширина заготовки не ограничена габаритами шлифовального узла. Высота барабана меняется при помощи регулировочной рукоятки, что позволяет настраивать величину просвета до транспортера в пределах от 0,8 до 100 мм. Операция по настройке параллельности основания и оси барабана производится без использования вспомогательных инструментов.
Кроме основного асинхронного двигателя с выходной мощностью 1,3 кВт, в консоли установлен вспомогательный коллекторный. Он приводит в действие механизм осцилляции, обеспечивающий поперечные (вдоль оси вращения) колебания барабана с амплитудой ¾ дюйма (примерно 19 мм) и частотой от нуля до 120 ходов в минуту. Регулировка производится с панели управления вращающейся рукояткой. В результате абразив движется вдоль заготовки не линейно, а волнообразно. Более сложная траектория позволяет увеличить производительность шлифования и продлить ресурс абразива, но главное улучшить качество обработки заготовок, в частности исключить появление продольных рисок из-за дефектов «шкурки», неравномерного износа или налипания смолы.
Еще одна особенность станка – система SandSmart, управляющая скоростью подачи. Она отслеживает величину нагрузки на основной двигатель и, если та поднимется до критической, снижает скорость конвейера. Как только сложный для шлифования участок будет пройден и нагрузка снизится, контроллер увеличит скорость подачи до изначально заданной оператором.
Как и все барабанные шлифователи Jet, этот оборудован системой, облегчающей замену абразивного материала. Во-первых, сам барабан выполнен легкосъемным. Во-вторых, оптимальное натяжение намотанной на него ленты задается автоматически при помощи специального пружинного механизма; он же компенсирует растяжение материала при износе.
Комплектация
- Шлифовальная лента с зерном 80 G
- Транспортерная лента с зерном 100 G
