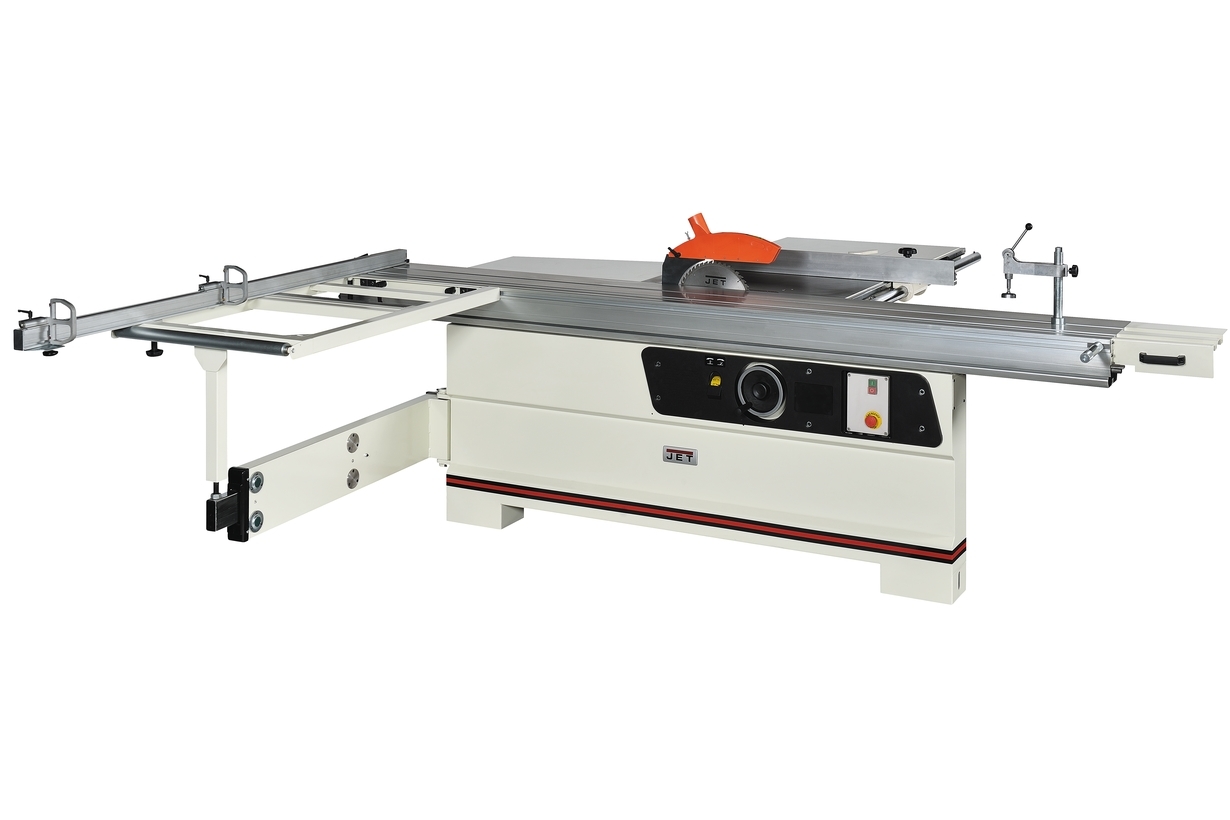

JET JTSS-3200X Форматно-раскроечный станок
Описание
ОСОБЕННОСТИ:- Привод подрезного диска от основного двигателя
- Система быстрого торможения двигателя после выключения
- Пильный модуль из чугунного литья
- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из стального листа справа
- Съемный удлинитель рабочего стола из стального листа
- Регулируемый параллельный упор с эксцентриковым зажимом и со

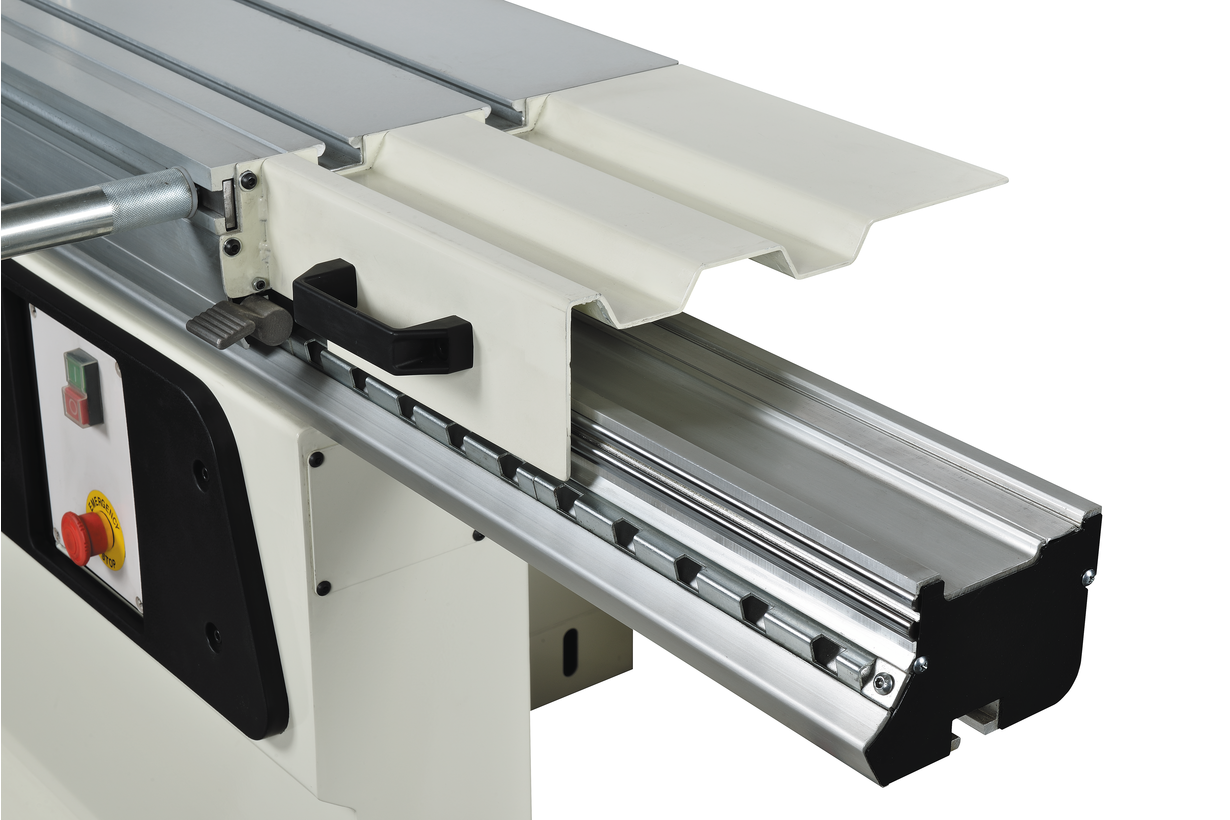

вспомогательной рукояткой точной настройки - Подвижный стол из алюминиевого профиля
- Съемный расширитель подвижного стола с телескопической опорой
- Эксцентриковый прижим заготовки для фиксации на подвижном
столе - Телескопический поворотный упор подвижного стола с угловой
разметкой

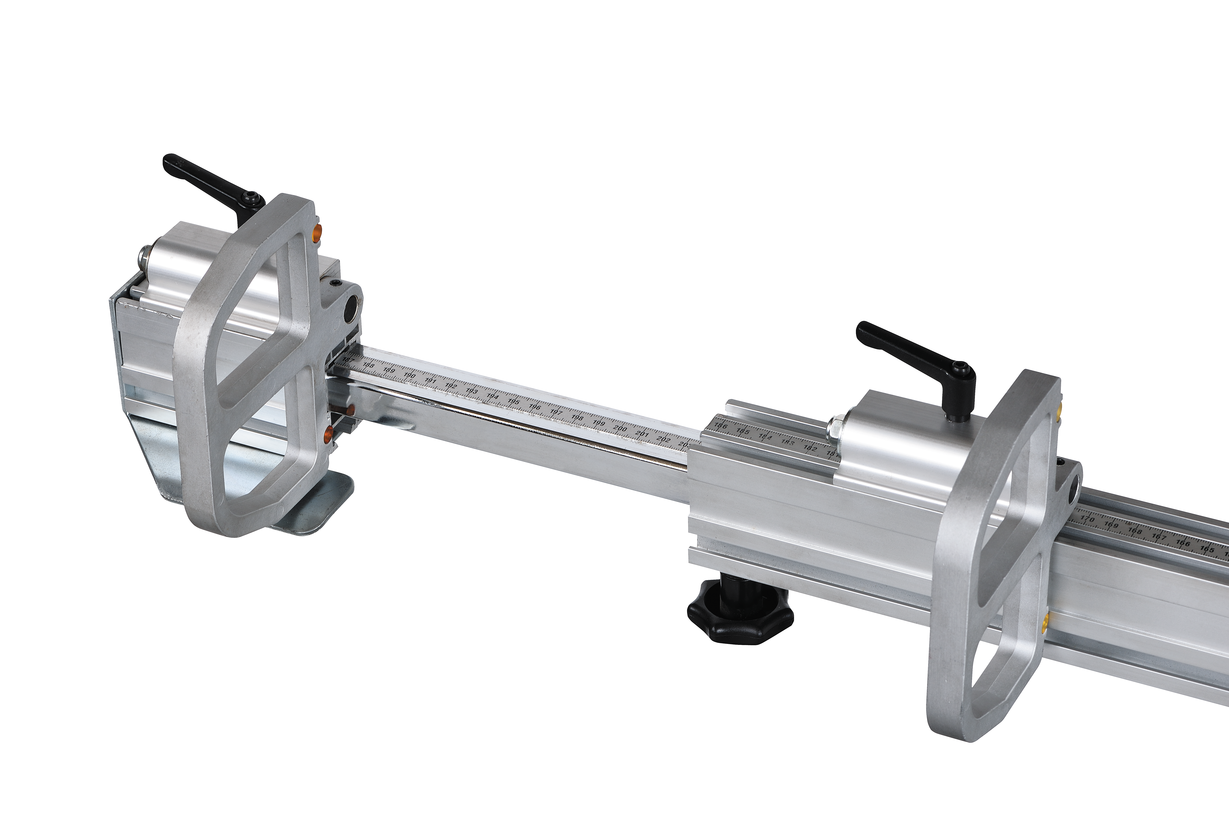

Форматно-раскроечный станок Jet JTSS-3200X оснащен всем необходимым для работы с крупными ламинированными панелями уже в базовой комплектации. Максимальная длина распила на подвижном столе составляет 3200 мм, его ход 3350 мм. Для работы с широкими заготовками станок укомплектован расширителем подвижного стола с телескопической опорой и длинным торцевым упором. На упоре установлено два регулируемых откидных концевых ограничителя. Для выполнения резов под углом упор выполнен поворотным, для быстрой установки в положение 90° предусмотрен стопор. Заготовку фиксируют на подвижном столе при помощи регулируемого прижима с эксцентриковым механизмом – наиболее удобное в работе решение.

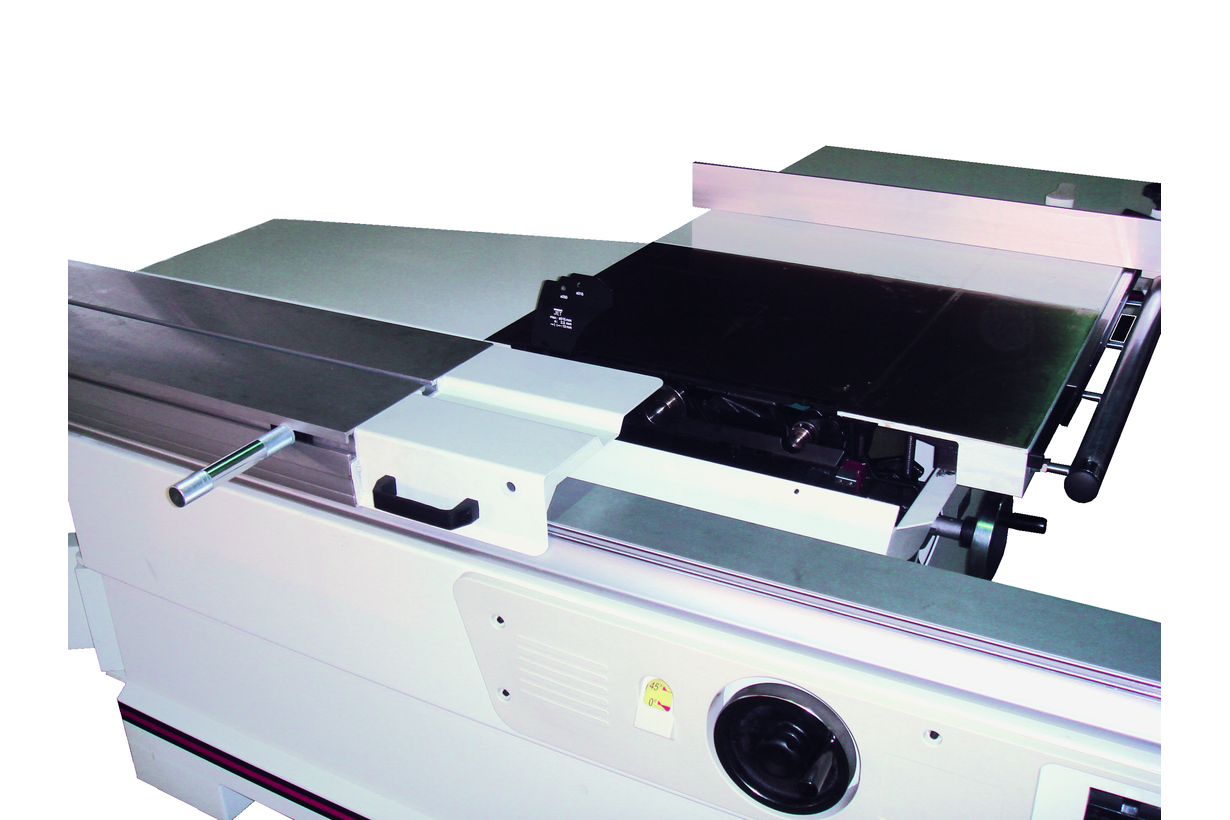

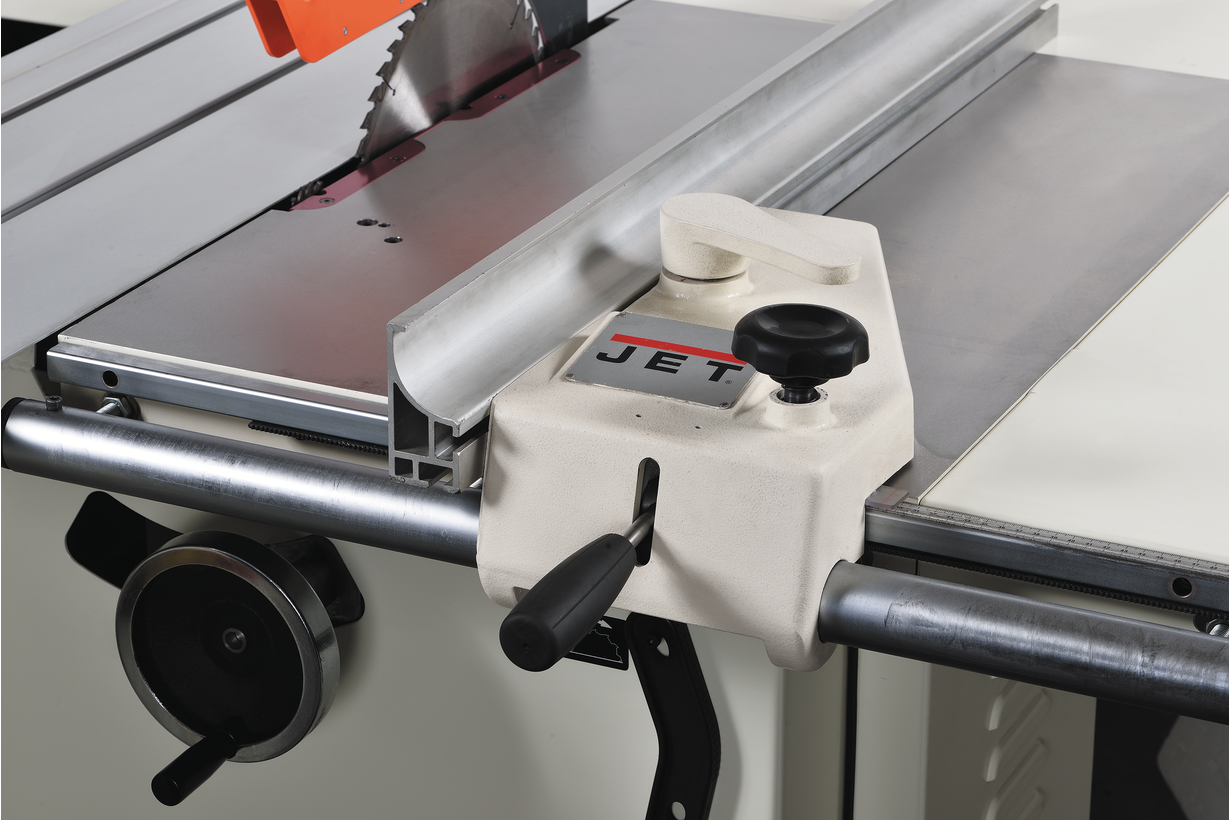

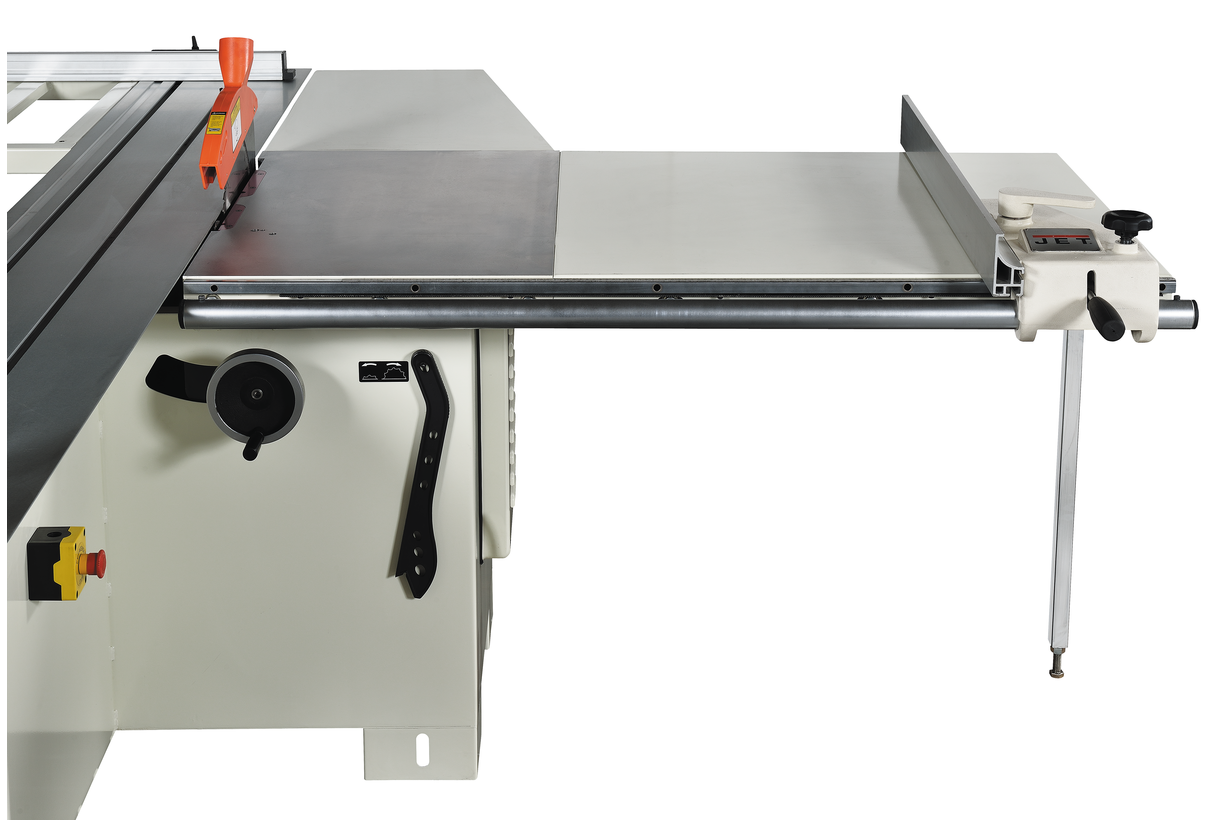

Большой чугунный стол в сочетании с удлинением и расширителем справа (поставляются в комплекте) образуют поверхность достаточную для распиловки крупных деталей с использованием параллельного упора. Точность и удобство при работе с упором обеспечиваются его
конструкцией. На массивном чугунном основании размещен рычаг эксцентрикового механизма фиксации и небольшой маховик для точной
подстройки в пределах до миллиметра.

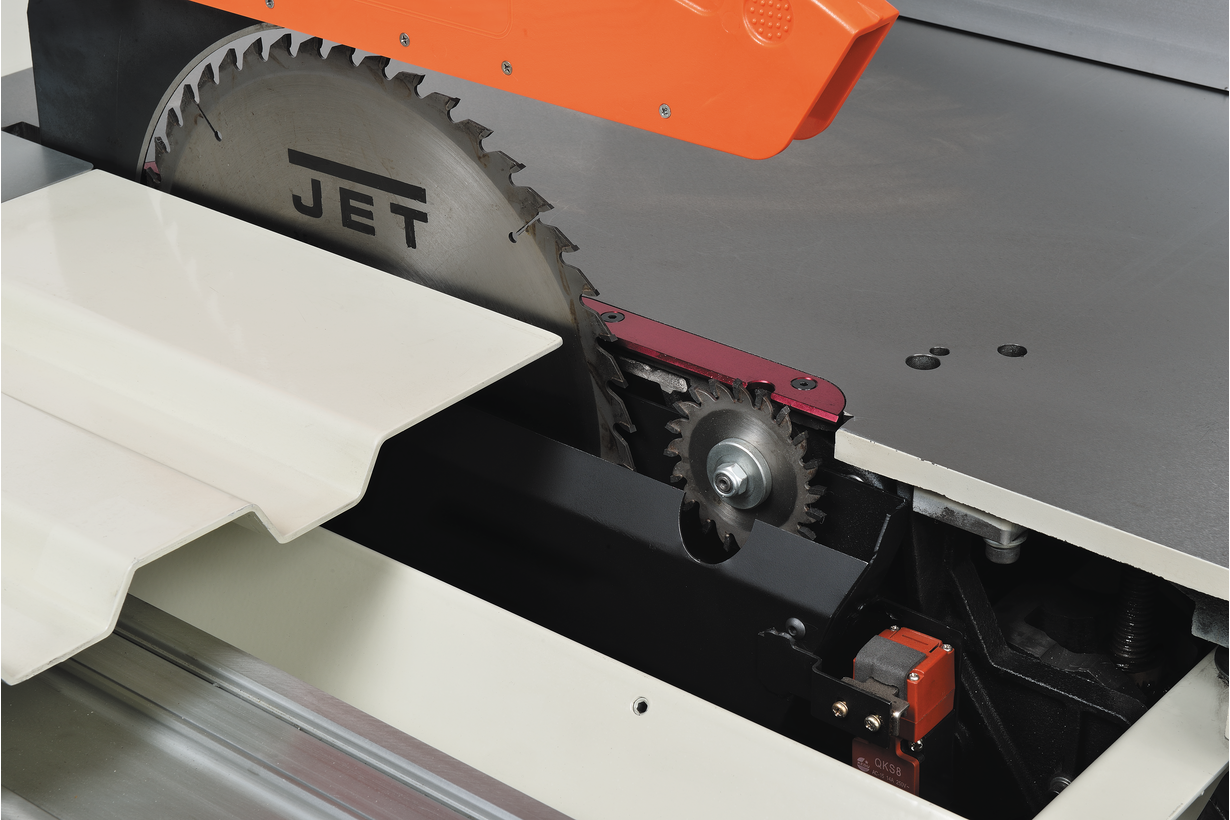

Важное отличие Jet JTSS-3200X – устройство подрезного узла, обеспечивающее точность и надежность, благодаря простоте настройки в двух
плоскостях (вертикальной и горизонтальной) и приводу подрезного диска от основного двигателя.
Характеристики
| Потребляемая (выходная) мощность двигателя, кВт | 5,4 (4,2) |
| Напряжение, В | 400 |
| Снят с производства | Y |
| Удлинение рабочего стола (ДхШ), мм | 800х550 |
| Размеры подвижного стола (ДхШ), мм | 3000х360 |
| Расширение подвижного стола (ДхШ), мм | 730х1150 |
| Максимальная ширина до ограничителя торцевого упора подвижного стола, мм | 1900 |
| Ход подвижного стола (каретки), мм | 3250 |
| Максимальная длина распила на подвижном столе, мм | 3150 |
| Частота вращения подрезного диска на холостом ходу, об/мин | 8000 |
| Внешний (посадочный) диаметр подрезного диска, мм | 80 (20) |
| Расширение рабочего стола справа (ДхШ), мм | 830х950 |
| Удлинение подвижного стола (ДхШ) | 300 х 350 мм |
| Частота вращения пильного диска на холостом ходу, об/мин | 4000 |
| Внешний (посадочный) диаметр пильного диска, мм | 315 (30) |
| Угол наклона пильного диска | 0-45º |
| Максимальная глубина пропила под углом 0° и 45°, мм | 102 и 81 мм |
| Размеры рабочего стола (ДхШ), мм | 840х550 мм |
| Максимальная ширина заготовки при пилении с параллельным упором справа, мм | 1270 |
| Диаметр вытяжного штуцера, мм | 100 |
| Страна производителя | Тайвань |
| Длина, мм | 3300 |
| Ширина, мм | 3400 |
| Высота, мм | 1200 |
| Масса, кг | 570 |
| Длина в упаковке, см | 224 |
| Ширина в упаковке, см | 108 |
| Высота в упаковке, см | 92,27 |
| Масса в упаковке, кг | 108 |
- Привод подрезного диска от основного двигателя
- Система быстрого торможения двигателя после выключения
- Пильный модуль из чугунного литья
- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из стального листа справа
- Съемный удлинитель рабочего стола из стального листа
- Регулируемый параллельный упор с эксцентриковым зажимом и со
вспомогательной рукояткой точной настройки - Подвижный стол из алюминиевого профиля
- Съемный расширитель подвижного стола с телескопической опорой
- Эксцентриковый прижим заготовки для фиксации на подвижном
столе - Телескопический поворотный упор подвижного стола с угловой
разметкой
Форматно-раскроечный станок Jet JTSS-3200X оснащен всем необходимым для работы с крупными ламинированными панелями уже в базовой комплектации. Максимальная длина распила на подвижном столе составляет 3200 мм, его ход 3350 мм. Для работы с широкими заготовками станок укомплектован расширителем подвижного стола с телескопической опорой и длинным торцевым упором. На упоре установлено два регулируемых откидных концевых ограничителя. Для выполнения резов под углом упор выполнен поворотным, для быстрой установки в положение 90° предусмотрен стопор. Заготовку фиксируют на подвижном столе при помощи регулируемого прижима с эксцентриковым механизмом – наиболее удобное в работе решение.
Большой чугунный стол в сочетании с удлинением и расширителем справа (поставляются в комплекте) образуют поверхность достаточную для распиловки крупных деталей с использованием параллельного упора. Точность и удобство при работе с упором обеспечиваются его
конструкцией. На массивном чугунном основании размещен рычаг эксцентрикового механизма фиксации и небольшой маховик для точной
подстройки в пределах до миллиметра.
Важное отличие Jet JTSS-3200X – устройство подрезного узла, обеспечивающее точность и надежность, благодаря простоте настройки в двух
плоскостях (вертикальной и горизонтальной) и приводу подрезного диска от основного двигателя.
Комплектация
- Пильный диск Z48
- Подрезной диск Z20
- Параллельный упор
- Расширитель рабочего стола справа
- Удлинитель рабочего стола
- Подвижный стол
- Упор подвижного стола с двумя концевыми ограничителями
- Расширитель подвижного стола с телескопической опорой
- Удлинитель подвижного стола
- Прижим заготовки
