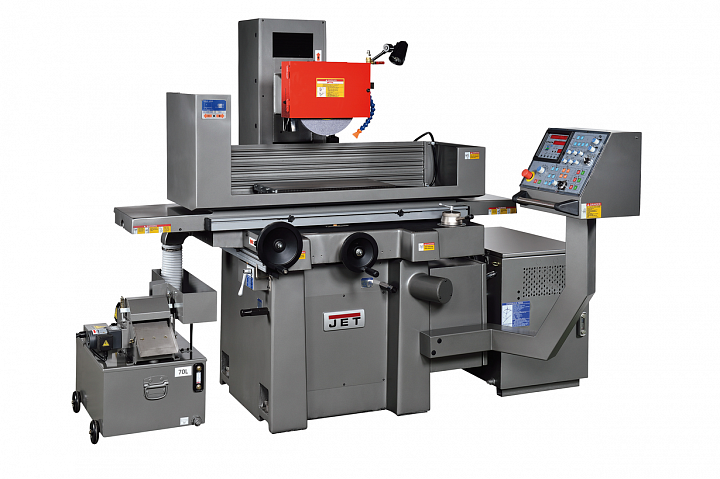

Вам необходима строго заданная чистота поверхности детали или заготовки? Вам необходим ее точный размер с точностью до микрона? Вы предъявляете повышенные требования к скорости и удобству производственного процесса? Такие задачи способен решать плоскошлифовальный станок JPSG-1224SD производства компании JET. Станок принадлежит к полностью автоматической серии SD и обеспечивает перемещение рабочего стола и шпинделя по трем осям X, Y, Z.
Предусмотрено два режима обработки поверхностей: черновое с подачей от 9 до 50 микрон и чистовое, с ручным выбором съема от 1 до 9 микрон. Необходимые параметры шлифовки задаются с помощью удобного блока управления. В программу можно вводить все необходимые параметры, включая проход шпинделя, его отвод, величину съема чернового и чистового шлифования, количество проходов, а также количество выхаживаний при достижении заданного размера. Размер стола у этой модели равен 300 х 600 мм, максимальная длинна продольного шлифования - 600 мм, поперечного 330 мм, параметр ось шпинделя - стол - 585 мм.
Вместе с микроподачей, предусмотрена быстрая подача шпинделя и его отвод. Продольное перемещение стола (гидроцилиндр/в ручную) 650/ 730 мм соответственно. Максимальное поперечное перемещение стола (автоматическое/ручное) - 310/340 мм, при этом поперечный проход за оборот маховика составляет 5 мм. Ко всем необходимым узлам и агрегатам JPSG-1224SD подведена система автоматической смазки, предусмотрен подвод СОЖ в зону шлифовки. Станок установлен на массивную станину из чугуна высокого качества, ее стенки усилены и снабжены ребрами жесткости, что позволяет свести на нет возможные вибрации при работе.
Станок поставляется полностью готовым для ввода в эксплуатацию. Вместе с ним заказчик получает шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, автоматическую систему смазки, систему подачи смазочно-охлаждающей жидкости, алмазный карандаш, лампу подсветки рабочей зоны, защитный экран, установочные регулируемые опоры.
Другие модели станков представлены в разделе «Плоскошлифовальные станки по металлу».
| Максимальный вес заготовки, кг | 310 |
| Частота вращения вертикального шпинделя, об/мин | 1450 об/мин |
| Напряжение, В | 400 |
| Автоматическая подача, мм/мин | 0,001-0,05 |
| Размер стола, мм | 300 x 600 |
| Макс. длина продольного шлифования | 600 мм |
| Макс. длина поперечного шлифования | 300 мм |
| Макс. расстояние ось шпинделя-стол | 585 мм |
| Снят с производства | Y |
| Аналог в карточке товара | 50000980T |
| Размер электромагнитного стола | 300 х 600 мм |
| - гидроцилиндр | 650 мм |
| - вручную | 730 мм |
| Скорость перемещения стола, плавно | 5 - 20 м/мин |
| Автоматическое поперечное перемещение | 1 - 19 мм |
| Макс. автоматическое поперечное перемещение | 310 мм |
| Макс. ручное поперечное перемещение | 340 мм |
| Поперечный ход стола за оборот маховика | 5 мм |
| Цена деления нониуса поперечного перемещения | 0,02 мм |
| Перемещение шпинделя за оборот маховика | 1 мм |
| Цена деления нониуса вертикального перемещения | 0,005 мм |
| Диаметр шлифовального круга | 305 мм |
| Ширина шлифовального круга | 32 мм |
| Отверстие шлифовального круга | 76,2 мм |
| Гидростанция | 1,47 кВт |
| Двигатель поперечной подачи | 0,12 кВт |
| Мощность двигателя перемещения суппорта | 0,2 кВт |
| Мощность общая | 6,07 кВт |
| Шаг автоматической подачи | 0,001 мм |
| Минимальное ускоренное перемещение | 6 мм/мин |
| Шпиндель S1 100% | 3,75 кВт |
| Автоматическая постоянная скорость подачи | 20 - 320 мм/мин |
| Страна производителя | Тайвань |
| Длина, мм | 2700 |
| Ширина, мм | 1600 |
| Высота, мм | 1850 |
| Масса, кг | 1990 |
| Длина в упаковке, см | 218 |
| Ширина в упаковке, см | 218 |
| Высота в упаковке, см | 211 |
| Масса в упаковке, кг | 2290 |
