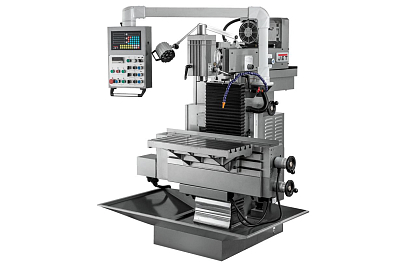

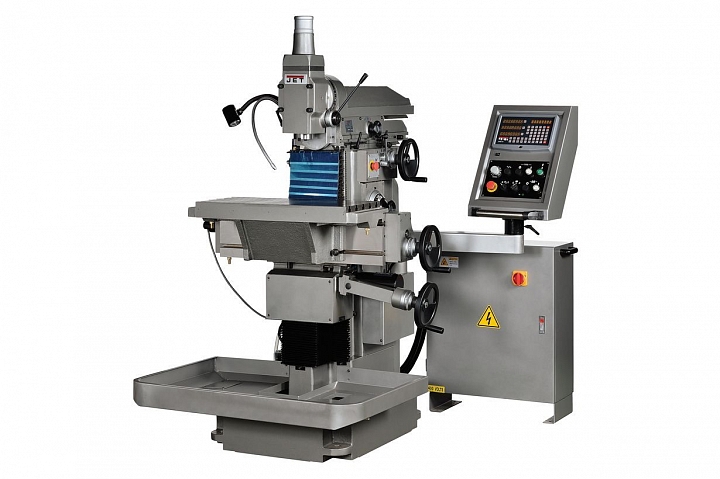

JET JTM-1230PF DRO Широкоуниверсальный инструментальный фрезерный станок
Описание
JTM-1230PF DRO - универсальный высокоточный фрезерный станок расчитанный, прежде всего, на инструментальное производство. Он ориентирован на многопрофильные мастерские промышленных предприятий, может применяться в автотюнинговых ателье, на мелкосерийных производствах, в научных центрах и лабораториях. JTM-1230PF DRO выпускается в Тайване, что гарантирует как качество его сборки, так и качество каждого отдельного узла. Станок имеет горизонтальный и вертикальный столы размерами 750 х 320 мм и 830 х 225 мм соответственно. Скорость подачи стола по трем осям - от 8 до 310 мм/мин (предусмотрен ускоренный режим подачи), диапазон перемещений 360 х 180 x 345 мм в ручном режиме и 360 х 175 x 330 мм в автоматическом. Фрезерная голова снабжена механизмом наклона на 90° вправо или влево. Обороты шпинделя можно выставлять из диапазона 50 - 2000 об/мин. Расстояние от оси горизонтально шпинделя до стола 35 - 435 мм, от оси вертикального шпинделя до стола 90 - 435 мм. При своих возможностях станок компактен и эргономичен. Все органы управления расположены с одной стороны, здесь же смонтирован блок УЦИ по трем осям с точностью деления 0,005 мм. Такой подход позволяет оператору наиболее эффективно контролировать обработку, производить ее значительно быстрее, а также вносить коррективы в работу, если таковые необходимы. Высокая жесткость конструкции станка обеспечивает эффективное гашение вибраций и позволяет повысить точность фрезерования. На JTM-1230PF DRO предусмотрена централизованная система смазки, система подачи СОЖ в зону резки. Гарантия на данную модель составляет два года.
ОСОБЕННОСТИ:- Универсальный фрезерный станок для инструментального производства
- Высокая жесткость конструкции станка
- Компактные размеры станка и удобное расположение органов управления с одной стороны
- Вертикальное и горизонтальное фрезерование
- Автоматическая подача и ускоренное перемещение стола по трем координатам
- Наклон фрезерной головки влево/вправо
- Два стола: вертикальный и горизонтальный
- Широкий рабочий стол 320 мм
- ШВП по трем осям
- Централизованная система смазки
- Встроенная система подвода СОЖ
- УЦИ (устройство цифровой индикации) по 3-м осям, цена деления 0,005 мм
Другие модели станков представлены в разделах «Широкоуниверсальные фрезерные станки» и «Фрезерные станки по металлу».
Характеристики
| Напряжение, В | 400 |
| Ход пиноли шпинделя, мм | 120 |
| Конус шпинделя | ISO-40 (DIN2080) |
| Максимальная нагрузка на стол, кг | 300 |
| Мощность насоса СОЖ, кВт | 0,125 |
| Ускоренное перемещение стола, мм/мин | 430 мм/мин |
| Расстояние ось горизонт. шпинделя - стол | 35 - 435 мм |
| Расстояние ось вертик. шпинделя - стол | 90 - 435 мм |
| Максимальный вылет | 680 мм |
| Ручное перемещение консоли | 550 мм |
| -ручное | 360 х 180 x 345 мм |
| -автоматическое | 360 х 175 x 330 мм |
| Скорость подачи стола XxYxZ, 12 | 8 - 310 мм/мин |
| Т-образный паз/расстояние, 5 (горизонтальный стол) | 14 / 63 мм |
| Т-образный паз/расстояние, 2 (вертикальный стол) | 14 / 126 мм |
| Мощность главного двигателя | 2,2 кВт / S1 100% |
| Мощность двигателя ускоренного перемещения | 0,55 кВт |
| Снят с производства | Y |
| Аналог в карточке товара | 50000866T |
| Длина, мм | 1500 |
| Ширина, мм | 1200 |
| Высота, мм | 1800 |
| Масса, кг | 1193 |
| Ширина в упаковке, см | 185 |
| Высота в упаковке, см | 215 |
| Масса в упаковке, кг | 1290 |
JTM-1230PF DRO - универсальный высокоточный фрезерный станок расчитанный, прежде всего, на инструментальное производство. Он ориентирован на многопрофильные мастерские промышленных предприятий, может применяться в автотюнинговых ателье, на мелкосерийных производствах, в научных центрах и лабораториях. JTM-1230PF DRO выпускается в Тайване, что гарантирует как качество его сборки, так и качество каждого отдельного узла. Станок имеет горизонтальный и вертикальный столы размерами 750 х 320 мм и 830 х 225 мм соответственно. Скорость подачи стола по трем осям - от 8 до 310 мм/мин (предусмотрен ускоренный режим подачи), диапазон перемещений 360 х 180 x 345 мм в ручном режиме и 360 х 175 x 330 мм в автоматическом. Фрезерная голова снабжена механизмом наклона на 90° вправо или влево. Обороты шпинделя можно выставлять из диапазона 50 - 2000 об/мин. Расстояние от оси горизонтально шпинделя до стола 35 - 435 мм, от оси вертикального шпинделя до стола 90 - 435 мм. При своих возможностях станок компактен и эргономичен. Все органы управления расположены с одной стороны, здесь же смонтирован блок УЦИ по трем осям с точностью деления 0,005 мм. Такой подход позволяет оператору наиболее эффективно контролировать обработку, производить ее значительно быстрее, а также вносить коррективы в работу, если таковые необходимы. Высокая жесткость конструкции станка обеспечивает эффективное гашение вибраций и позволяет повысить точность фрезерования. На JTM-1230PF DRO предусмотрена централизованная система смазки, система подачи СОЖ в зону резки. Гарантия на данную модель составляет два года.
ОСОБЕННОСТИ:- Универсальный фрезерный станок для инструментального производства
- Высокая жесткость конструкции станка
- Компактные размеры станка и удобное расположение органов управления с одной стороны
- Вертикальное и горизонтальное фрезерование
- Автоматическая подача и ускоренное перемещение стола по трем координатам
- Наклон фрезерной головки влево/вправо
- Два стола: вертикальный и горизонтальный
- Широкий рабочий стол 320 мм
- ШВП по трем осям
- Централизованная система смазки
- Встроенная система подвода СОЖ
- УЦИ (устройство цифровой индикации) по 3-м осям, цена деления 0,005 мм
Другие модели станков представлены в разделах «Широкоуниверсальные фрезерные станки» и «Фрезерные станки по металлу».
Комплектация
- Оправки для фрезерования диаметром 27 мм
- Переходные втулки ISO40/MK-1, ISO40/MK-2, ISO40/MK-3; для свёрл
- Оправка для горизонтального фрезерования
- Опора для горизонтального фрезерования
- Система подвода СОЖ
- Лампа местного освещения
- Поддон для сбора стружки
- Устройство Цифровой Индикации по 3-м координатам
