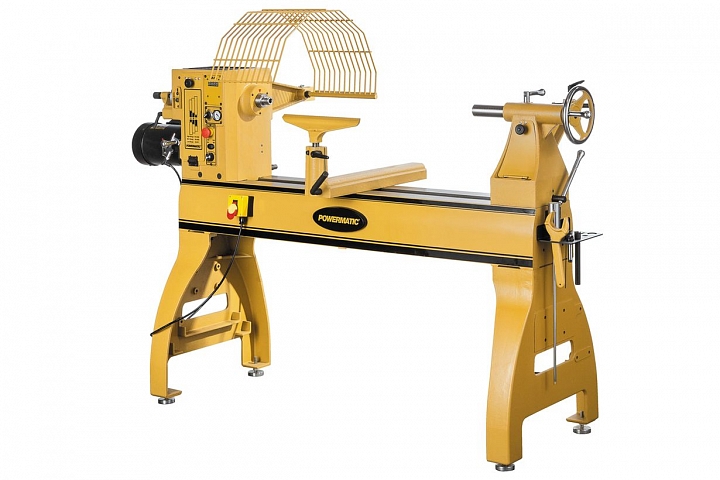

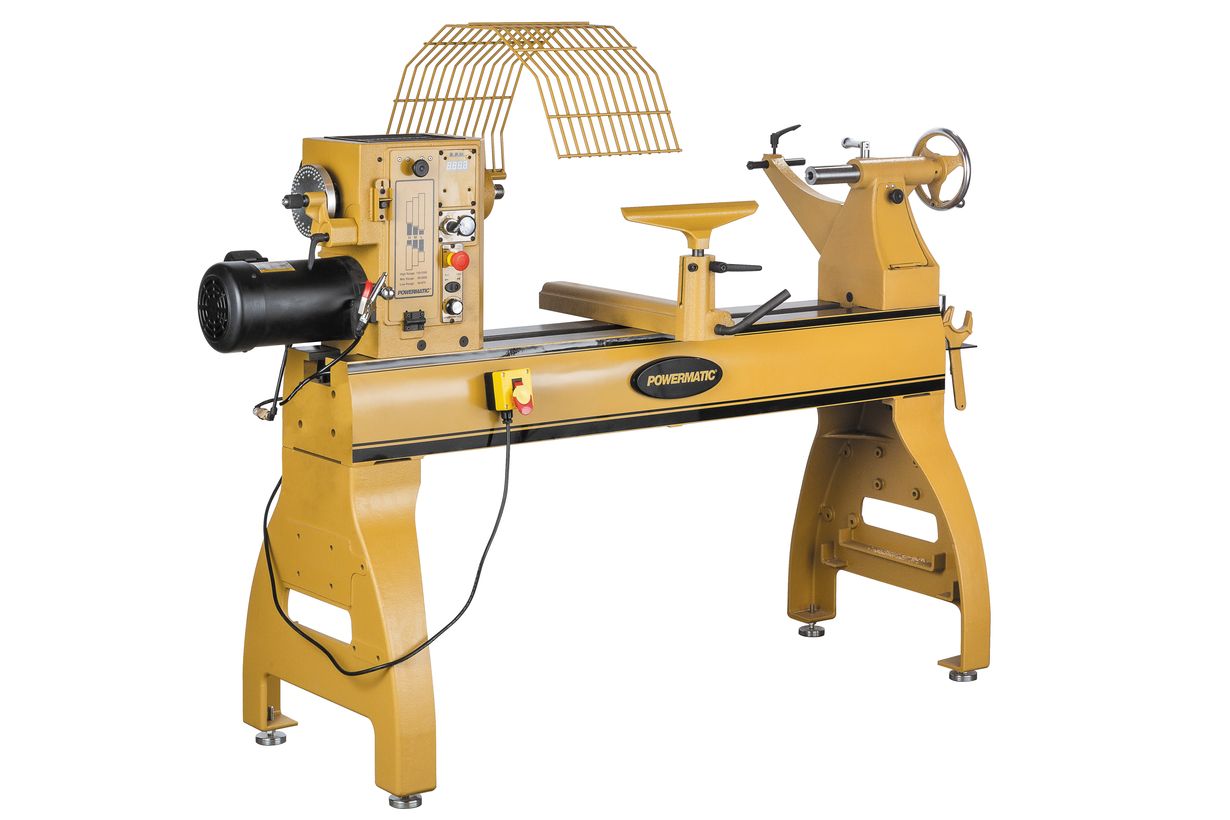

Powermatic 4224B Токарный станок по дереву
Описание
ОСОБЕННОСТИ:- Массивные чугунные станина и опорные ноги

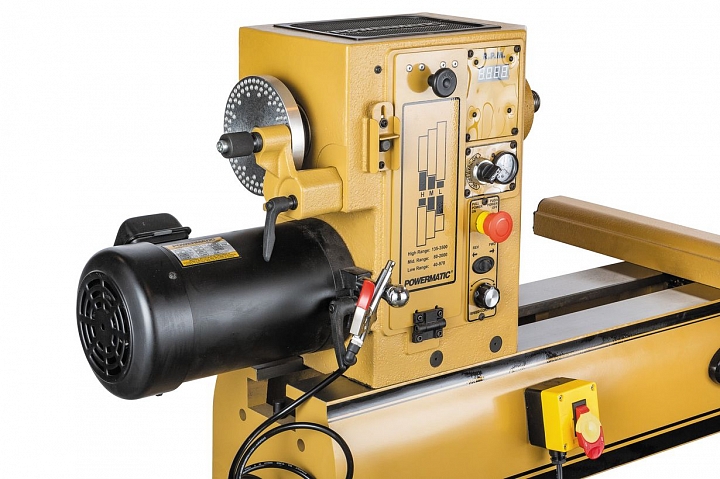

- Подвижная передняя бабка
- Электронная система регулировки частоты вращения
- Цифровое отображение частоты вращения
- Переключатель реверса

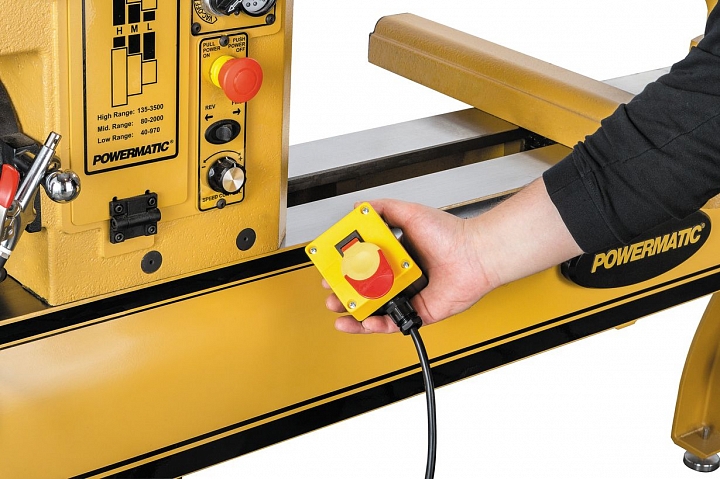

- Дополнительный выносной выключатель

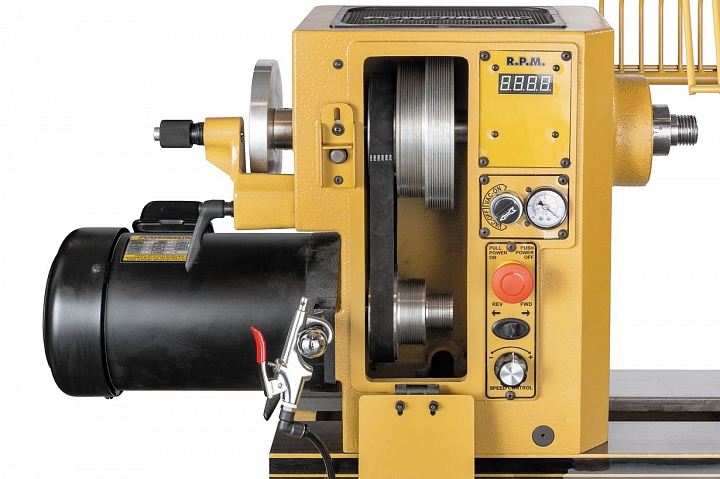

- 3-скоростная ременная передача
- Натяжение и ослабление приводного ремня рычагом с быстрой фиксацией
- Вакуумная система для фиксации заготовок («вакуумный патрон»)
- Делительное приспособление
- Кронштейн крепления оригинала для копирования

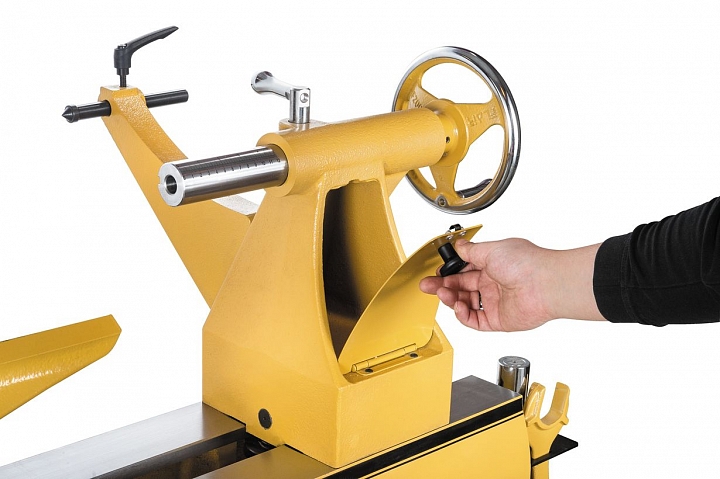

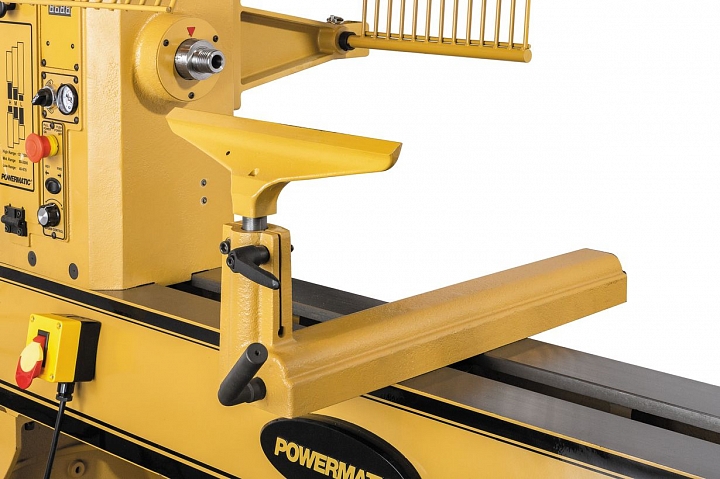

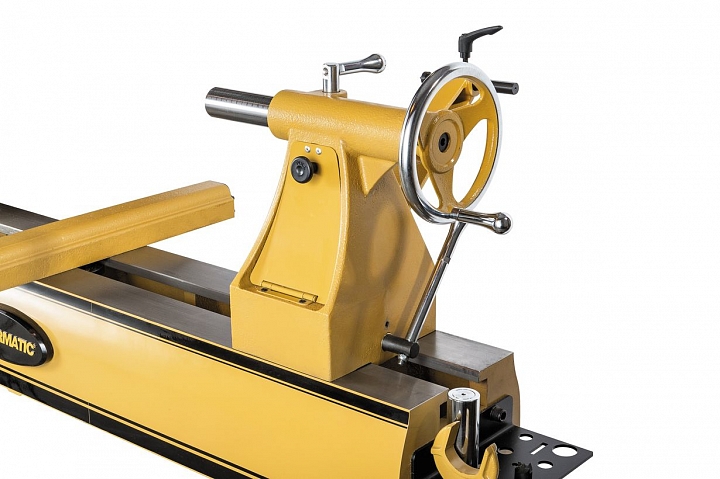

- Эксцентриковая фиксация подручника и задней бабки
Профессиональный токарный станок тяжелого класса Powermatic 4224B сочетает наилучшие характеристики с высочайшим качеством изготовления, обширным оснащением и богатой комплектацией. Оборудование этой марки начали производить в 1921-ом году в США, за выдающиеся в своем классе характеристики Powermatic был признан «золотым стандартом», на что указывает и цветовое решение во внешнем оформлении.
Конструкция собрана из массивных чугунных деталей, её общий вес составляет почти 400 кг, что достаточно для точной без вибраций работы с крупными заготовками. Диаметр обточки над станиной 610 мм, этот параметр можно увеличить, повернув на 180° переднюю бабку. Межцентровое расстояние 1067 мм можно нарастить до 2667 мм, установив опционный удлинитель.
В штатную комплектацию Powermatic входит множество дополнительных деталей, которые или вовсе не встречаются на станках другого класса, или доступны на них только за доплату. Есть кронштейны для установки образца для копирования, ограждение рабочей области, держатели для инструмента и отсек внутри передней бабки для принадлежностей. Есть вакуумная система фиксации заготовки: специальный патрон удерживает деталь за счет разряжения воздуха, не повреждая её, он очень удобен при обтачивании тыльных поверхностей изделий типа чаши или блюда. При работе система использует энергию сжатого воздуха, поэтому требуется подключение к компрессору.

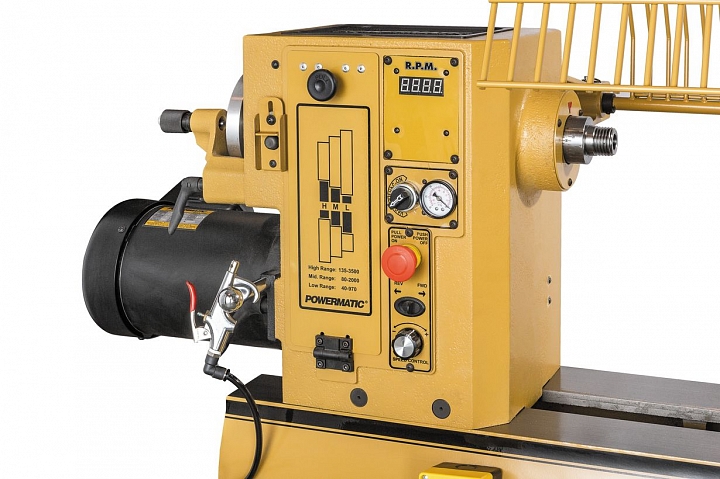

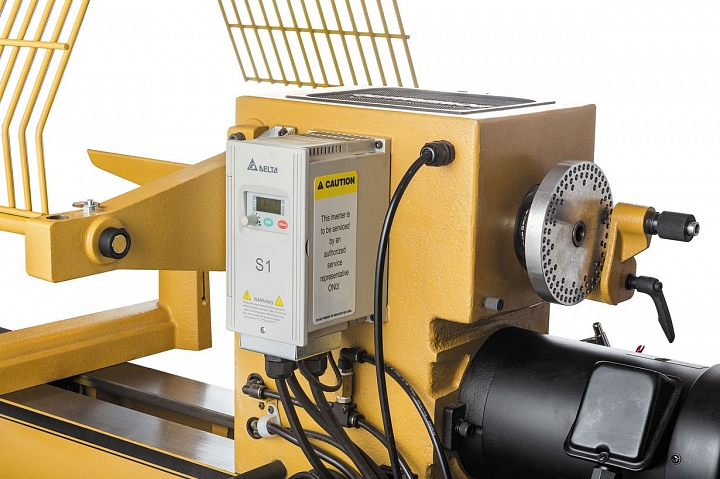

Powermatic 4224B оснащён управляющей электроникой. Это частотный преобразователь для плавной регулировки скорости вращения шпинделя, световая индикация установленного значения, электродинамический тормоз, сокращающий время выбега после выключения и переключатель реверса. Скорость вращения изменяют и перестановкой ремня: предусмотрено три силовых диапазона.
При разработке этой модели станка были учтены все возможные требования, запросы и нюансы, что позволяет рекомендовать его для самых взыскательных пользователей.
Характеристики
| Потребляемая (выходная) мощность двигателя, кВт | 3,6 (2,2) |
| Расстояние между центрами, мм | 1067 мм |
| Конус шпинделя | МК-2 |
| Напряжение, В | 230 |
| Снят с производства | Y |
| Частота вращения шпинделя на холостом ходу, об/мин | 40-970, 80-2000 и 135-3500 |
| Диаметр вращения над станиной, мм | 610 |
| Диаметр вращения над опорой | 490 мм |
| Резьба шпинделя | М33 х 3,5 |
| Конус задней бабки | МК-2 |
| Удлинение станины | 1650 мм (опция) |
| Число позиций делительного приспособления | 96 |
| Угол поворота передней бабки | 0° и 180° |
| Ход пиноли задней бабки, мм | 115 мм |
| Страна производителя | Тайвань |
| Длина, мм | 2260 |
| Ширина, мм | 710 |
| Высота, мм | 1651 |
| Масса, кг | 395 |
| Длина в упаковке, см | 172,7 |
| Ширина в упаковке, см | 68,6 |
| Высота в упаковке, см | 80 |
| Масса в упаковке, кг | 430 |
- Массивные чугунные станина и опорные ноги
- Подвижная передняя бабка
- Электронная система регулировки частоты вращения
- Цифровое отображение частоты вращения
- Переключатель реверса
- Дополнительный выносной выключатель
- 3-скоростная ременная передача
- Натяжение и ослабление приводного ремня рычагом с быстрой фиксацией
- Вакуумная система для фиксации заготовок («вакуумный патрон»)
- Делительное приспособление
- Кронштейн крепления оригинала для копирования
- Эксцентриковая фиксация подручника и задней бабки
Профессиональный токарный станок тяжелого класса Powermatic 4224B сочетает наилучшие характеристики с высочайшим качеством изготовления, обширным оснащением и богатой комплектацией. Оборудование этой марки начали производить в 1921-ом году в США, за выдающиеся в своем классе характеристики Powermatic был признан «золотым стандартом», на что указывает и цветовое решение во внешнем оформлении.
Конструкция собрана из массивных чугунных деталей, её общий вес составляет почти 400 кг, что достаточно для точной без вибраций работы с крупными заготовками. Диаметр обточки над станиной 610 мм, этот параметр можно увеличить, повернув на 180° переднюю бабку. Межцентровое расстояние 1067 мм можно нарастить до 2667 мм, установив опционный удлинитель.
В штатную комплектацию Powermatic входит множество дополнительных деталей, которые или вовсе не встречаются на станках другого класса, или доступны на них только за доплату. Есть кронштейны для установки образца для копирования, ограждение рабочей области, держатели для инструмента и отсек внутри передней бабки для принадлежностей. Есть вакуумная система фиксации заготовки: специальный патрон удерживает деталь за счет разряжения воздуха, не повреждая её, он очень удобен при обтачивании тыльных поверхностей изделий типа чаши или блюда. При работе система использует энергию сжатого воздуха, поэтому требуется подключение к компрессору.
Powermatic 4224B оснащён управляющей электроникой. Это частотный преобразователь для плавной регулировки скорости вращения шпинделя, световая индикация установленного значения, электродинамический тормоз, сокращающий время выбега после выключения и переключатель реверса. Скорость вращения изменяют и перестановкой ремня: предусмотрено три силовых диапазона.
При разработке этой модели станка были учтены все возможные требования, запросы и нюансы, что позволяет рекомендовать его для самых взыскательных пользователей.
Комплектация
- Подручник шириной 355 мм для токарного инструмента
- Планшайба диаметром 76 мм
- Два четырехзубцовых поводковых центра
- Два вращающихся упорных центра
- Вакуумный патрон

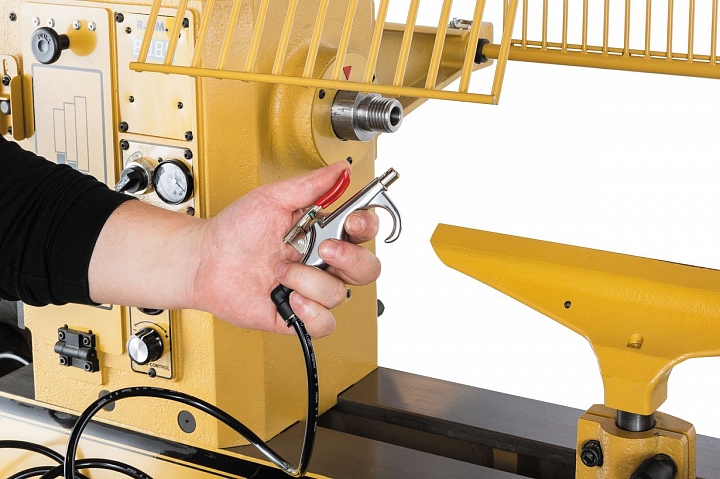

- Продувочный пистолет с пневмошлангом
- Откидное ограждение рабочей области
- Выбивной шток

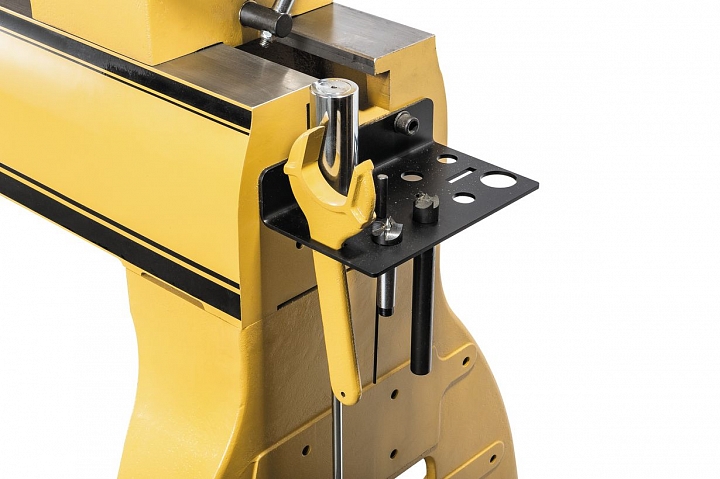

- Навесной держатель для инструмента
- Комплект опорных ног для напольной установки
