Серия JCL-15S CNC / JCL-15F CNC
|
Модель с ЧПУ Siemens 828D
|
JCL-15S CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JCL-15F CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Макс. Ø заготовки над станиной
|
360 мм
|
|
Макс. Ø обточки над станиной
|
250 мм
|
|
Макс. Ø обточки над суппортом
|
150 мм
|
|
Макс. длина точения
|
300 мм
|
|
Ø гидравлич. патрона
|
6 (152) дюйм (мм)
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещение по оси X
|
150 мм
|
|
Макс. перемещение по оси Z
|
320 мм
|
|
НАПРАВЛЯЮЩИЕ/ШИРИНА X,Z:
|
тип/мм
|
|
Угол наклона направляющих
|
45 град
|
|
Ø ШВП X/ZХ ШАГ РЕЗЬБЫ, КЛАСС ТОЧНОСТИ:
|
мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
6000 об/мин
|
|
Конус шпинделя
|
А2-5 тип
|
|
Ø проходного отверстия в шпинделе
|
56 мм
|
|
Ø ОТВЕРСТИЯ В ГИДРАВЛИЧ. ПАТРОНЕ:
|
мм
|
|
ВНУТРЕННИЙ Ø ТЯГОВОЙ ТРУБЫ (ГИДРАВЛИЧ. ПАТРОН):
|
мм
|
|
МАКС. Ø ПРУТКА (ГИДРАВЛИЧ. ПАТРОН):
|
мм
|
|
ИНСТРУМЕНТ:
|
|
|
Кол-во позиций инструмента
|
8 шт
|
|
Макс. размер инструмента
|
25х25 мм
|
|
Макс. Ø инструмента
|
32 мм
|
|
ЧАСТОТА ВРАЩЕНИЯ ПРИВОДНОГО ИНСТРУМЕНТА:
|
об/мин
|
|
МОЩНОСТЬ ПРИВОДНОГО ИНСТРУМЕНТА:
|
кВт
|
|
ЗАДНЯЯ БАБКА:
|
|
|
Конус пиноли задней бабки
|
МК-4 тип
|
|
Ø пиноли задней бабки
|
80 мм
|
|
Ход пиноли задней бабки
|
90 мм
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Z
|
12/20 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
100 л
|
|
Мощность мотора системы подачи СОЖ
|
0,18 кВт
|
|
Объем бака смазки
|
1,8 л
|
|
Мощность мототра гидростанции
|
2,2 кВт
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
9 (S); 11/15 (F) кВт
|
|
Крутящий момент на главном двигателе
|
57 (S); 52,5 (F) Нм
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
2700х146х1680 мм
|
|
Масса нетто/(брутто)
|
3000 кг
|

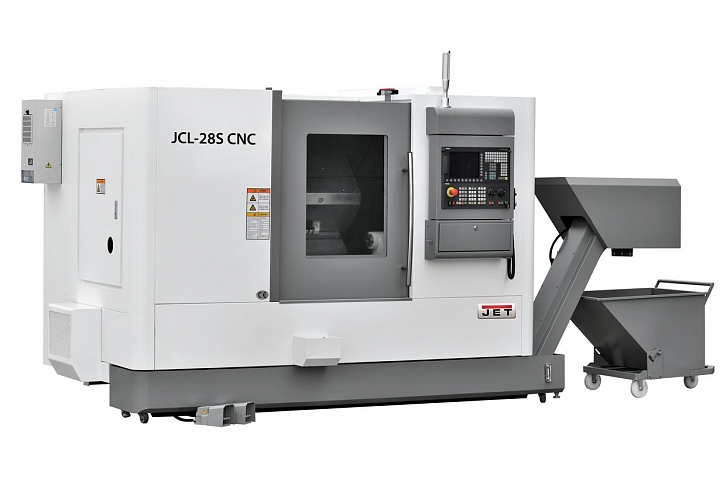

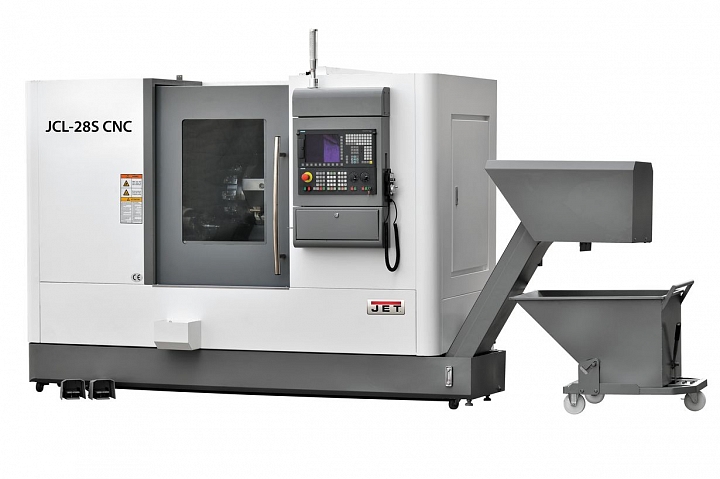

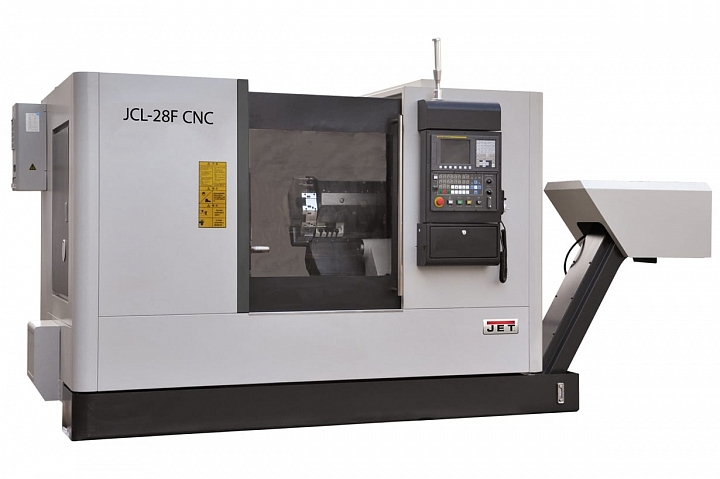

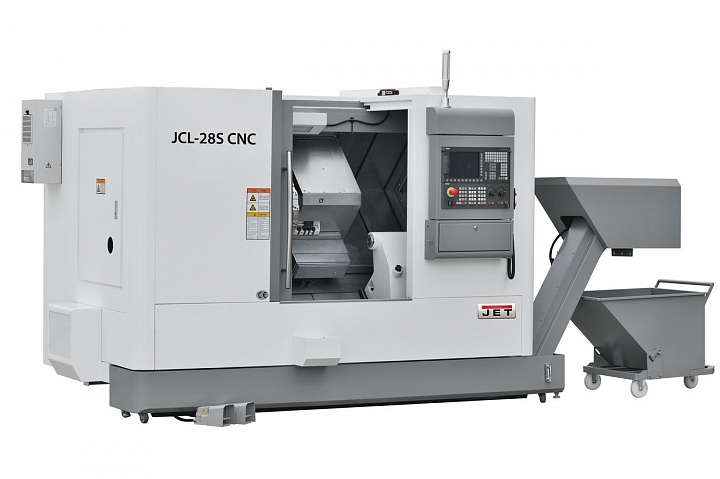

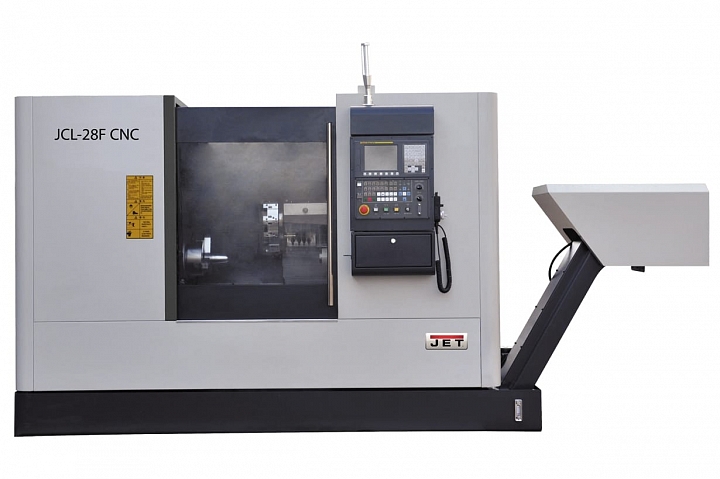

Серия JCL-28S CNC / JCL-28F CNC
|
Модель с ЧПУ Siemens 828D
|
JCL-28S CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JCL-28F CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Макс. Ø заготовки над станиной
|
520 мм
|
|
Макс. Ø обточки над станиной
|
509 мм
|
|
Макс. Ø обточки над суппортом
|
250 мм
|
|
Макс. длина точения
|
500 мм
|
|
Ø гидравлич. патрона
|
8 (200); 10 (250) дюйм (мм)
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещение по оси X
|
282 мм
|
|
Макс. перемещение по оси Z
|
600 мм
|
|
Направляющие/ширина X,Z
|
качения/35,45 тип/мм
|
|
Угол наклона направляющих
|
45 град
|
|
Ø ШВП X/Zх шаг резьбы, класс точности
|
32/40х10, P3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
4000; 5000; 6000 об/мин
|
|
Конус шпинделя
|
А2-6 тип
|
|
Ø проходного отверстия в шпинделе
|
65 (63) мм
|
|
Ø отверстия в гидравлич. патроне
|
52; 75 мм
|
|
Внутренний Ø тяговой трубы (гидравлич. патрон)
|
52 мм
|
|
Макс. Ø прутка (гидравлич. патрон)
|
50?? мм
|
|
ИНСТРУМЕНТ:
|
|
|
Кол-во позиций инструмента
|
12 шт
|
|
Макс. размер инструмента
|
25х25 мм
|
|
Макс. Ø инструмента
|
40 мм
|
|
ЧАСТОТА ВРАЩЕНИЯ ПРИВОДНОГО ИНСТРУМЕНТА:
|
об/мин
|
|
МОЩНОСТЬ ПРИВОДНОГО ИНСТРУМЕНТА:
|
кВт
|
|
ЗАДНЯЯ БАБКА:
|
|
|
Конус пиноли задней бабки
|
МК-4 тип
|
|
Ø пиноли задней бабки
|
80 мм
|
|
Ход пиноли задней бабки
|
120 мм
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Z
|
30 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
175 л
|
|
Мощность мотора системы подачи СОЖ
|
0,18 кВт
|
|
Объем бака смазки
|
1,8 л
|
|
Мощность мототра гидростанции
|
2,2 кВт
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
12, 17 (S); 11/15, 15/18 (F) кВт
|
|
Крутящий момент на главном двигателе
|
115, 162 (S); от 105 (F) Нм
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
4500х1850х2000 мм
|
|
Масса нетто/(брутто)
|
3900/4320 кг
|
Серия JCL-28HS CNC / JCL-28HF CNC
|
Модель с ЧПУ Siemens 828D
|
JCL-28HS CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JCL-28HF CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Макс. Ø заготовки над станиной
|
520 мм
|
|
Макс. Ø обточки над станиной
|
408 мм
|
|
Макс. Ø обточки над суппортом
|
260 мм
|
|
Макс. длина точения
|
420 мм
|
|
Ø гидравлич. патрона
|
8 (200); 10 (250) дюйм (мм)
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещение по оси X
|
285 мм
|
|
Макс. перемещение по оси Z
|
600 мм
|
|
Направляющие/ширина X,Z
|
качения/35,45 тип/мм
|
|
Угол наклона направляющих
|
45 град
|
|
Ø ШВП X/Zх шаг резьбы, класс точности
|
32/40х10, P3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
4000; 5000; 6000 об/мин
|
|
Конус шпинделя
|
А2-6 тип
|
|
Ø проходного отверстия в шпинделе
|
65 (63) мм
|
|
Ø отверстия в гидравлич. патроне
|
52; 75 мм
|
|
Внутренний Ø тяговой трубы (гидравлич. патрон)
|
52 мм
|
|
Макс. Ø прутка (гидравлич. патрон)
|
50?? мм
|
|
ИНСТРУМЕНТ:
|
|
|
Кол-во позиций инструмента
|
12 (приводной) шт
|
|
Макс. размер инструмента
|
20х20 мм
|
|
Макс. Ø инструмента
|
32 мм
|
|
Частота вращения приводного инструмента
|
5000 об/мин
|
|
Мощность приводного инструмента
|
2,2/3,7 кВт
|
|
ЗАДНЯЯ БАБКА:
|
|
|
Конус пиноли задней бабки
|
МК-4 тип
|
|
Ø пиноли задней бабки
|
80 мм
|
|
Ход пиноли задней бабки
|
120 мм
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Z
|
30 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
175 л
|
|
Мощность мотора системы подачи СОЖ
|
0,18 кВт
|
|
Объем бака смазки
|
1,8 л
|
|
Мощность мототра гидростанции
|
2,2 кВт
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
12, 17 (S); 11/15, 15/18 (F) кВт
|
|
Крутящий момент на главном двигателе
|
115, 162 (S); от 105 (F) Нм
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
4500х1850х2000 мм
|
|
Масса нетто/(брутто)
|
3900/4320 кг
|
Серия JCL-30S CNC / JCL-30F CNC
|
Модель с ЧПУ Siemens 828D
|
JCL-30S CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JCL-30F CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Макс. Ø заготовки над станиной
|
650 мм
|
|
Макс. Ø обточки над станиной
|
500 мм
|
|
Макс. Ø обточки над суппортом
|
320 мм
|
|
Макс. длина точения
|
910 мм
|
|
Ø гидравлич. патрона
|
12 (305) дюйм (мм)
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещение по оси X
|
270 мм
|
|
Макс. перемещение по оси Z
|
1060 мм
|
|
Направляющие/ширина X,Z
|
качения/45,55 тип/мм
|
|
Угол наклона направляющих
|
45 град
|
|
Ø ШВП X/Zх шаг резьбы, класс точности
|
40/50х10, P3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
2500 об/мин
|
|
Конус шпинделя
|
А2-8 тип
|
|
Ø проходного отверстия в шпинделе
|
90 мм
|
|
Ø отверстия в гидравлич. патроне
|
91 мм
|
|
Внутренний Ø тяговой трубы (гидравлич. патрон)
|
91 мм
|
|
Макс. Ø прутка (гидравлич. патрон)
|
73?? мм
|
|
ИНСТРУМЕНТ:
|
|
|
Кол-во позиций инструмента
|
12 шт
|
|
Макс. размер инструмента
|
25х25 мм
|
|
Макс. Ø инструмента
|
40 мм
|
|
ЧАСТОТА ВРАЩЕНИЯ ПРИВОДНОГО ИНСТРУМЕНТА:
|
об/мин
|
|
МОЩНОСТЬ ПРИВОДНОГО ИНСТРУМЕНТА:
|
кВт
|
|
ЗАДНЯЯ БАБКА:
|
|
|
Конус пиноли задней бабки
|
МК-6 тип
|
|
Ø пиноли задней бабки
|
100 мм
|
|
Ход пиноли задней бабки
|
200 мм
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Z
|
16/20 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
250 л
|
|
Мощность мотора системы подачи СОЖ
|
0,18 кВт
|
|
Объем бака смазки
|
1,8 л
|
|
Мощность мототра гидростанции
|
2,2 кВт
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
18,5 (S); 18,5/22 (F) кВт
|
|
Крутящий момент на главном двигателе
|
117,7 (S); 105 (F) Нм
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
5450х1980х2260 мм
|
|
Масса нетто/(брутто)
|
7000/8100 кг
|
Серия JCL-30HS CNC / JCL-30HF CNC
|
Модель с ЧПУ Siemens 828D
|
JCL-30HS CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JCL-30HF CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Макс. Ø заготовки над станиной
|
650 мм
|
|
Макс. Ø обточки над станиной
|
500 мм
|
|
Макс. Ø обточки над суппортом
|
320 мм
|
|
Макс. длина точения
|
900 мм
|
|
Ø гидравлич. патрона
|
12 (305) дюйм (мм)
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещение по оси X
|
270 мм
|
|
Макс. перемещение по оси Z
|
1060 мм
|
|
Направляющие/ширина X,Z
|
качения/45,55 тип/мм
|
|
Угол наклона направляющих
|
45 град
|
|
Ø ШВП X/Zх шаг резьбы, класс точности
|
40/50х10, P3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
2500 об/мин
|
|
Конус шпинделя
|
А2-8 тип
|
|
Ø проходного отверстия в шпинделе
|
90 мм
|
|
Ø отверстия в гидравлич. патроне
|
91 мм
|
|
Внутренний Ø тяговой трубы (гидравлич. патрон)
|
91 мм
|
|
Макс. Ø прутка (гидравлич. патрон)
|
73?? мм
|
|
ИНСТРУМЕНТ:
|
|
|
Кол-во позиций инструмента
|
12 (приводной) шт
|
|
Макс. размер инструмента
|
32х32 мм
|
|
Макс. Ø инструмента
|
50 мм
|
|
Частота вращения приводного инструмента
|
4000 об/мин
|
|
Мощность приводного инструмента
|
5,5/7,5 кВт
|
|
ЗАДНЯЯ БАБКА:
|
|
|
Конус пиноли задней бабки
|
МК-6 тип
|
|
Ø пиноли задней бабки
|
100 мм
|
|
Ход пиноли задней бабки
|
200 мм
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Z
|
16/20 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
250 л
|
|
Мощность мотора системы подачи СОЖ
|
0,18 кВт
|
|
Объем бака смазки
|
1,8 л
|
|
Мощность мототра гидростанции
|
2,2 кВт
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
18,5 (S); 18,5/22 (F) кВт
|
|
Крутящий момент на главном двигателе
|
117,7 (S); 105 (F) Нм
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
5450х1980х2260 мм
|
|
Масса нетто/(брутто)
|
7000/8100 кг
|
Стандартная комплектация:

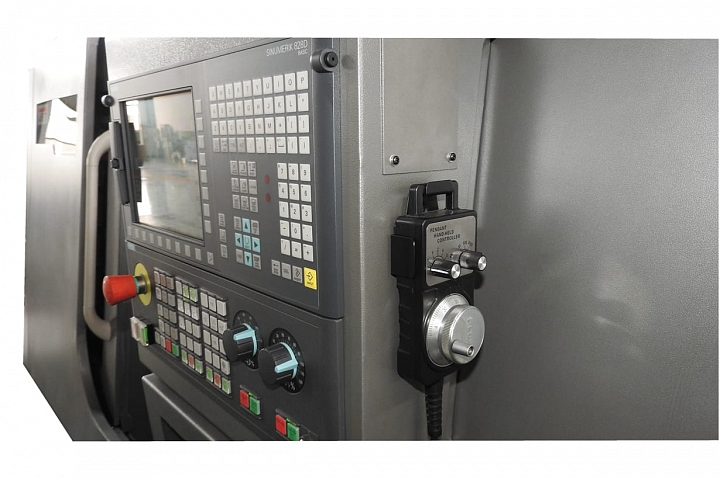

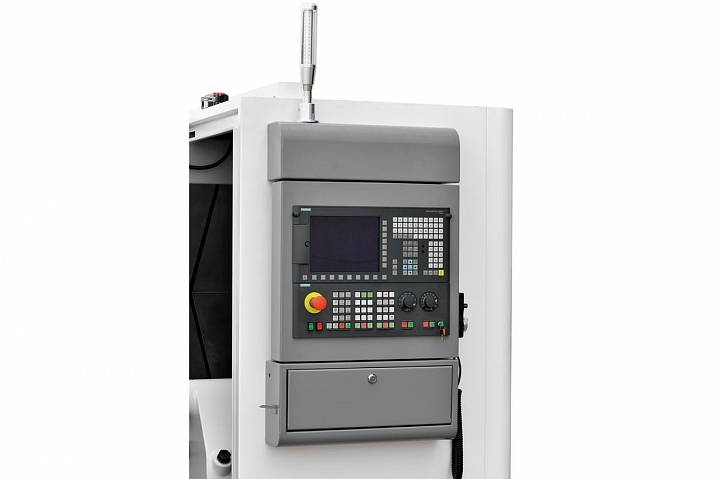

- Система ЧПУ Siemens 828D
- Shop Turn для системы с ЧПУ Siemens 828D

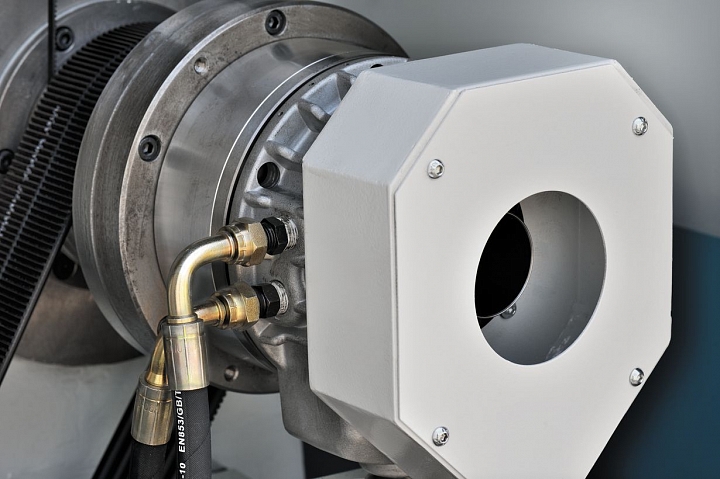

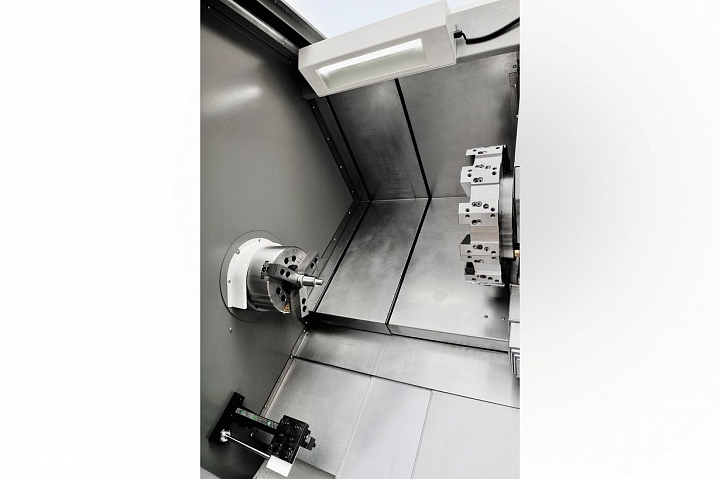

- 3-х кулачковый гидравлический патрон 10-12 дюймов

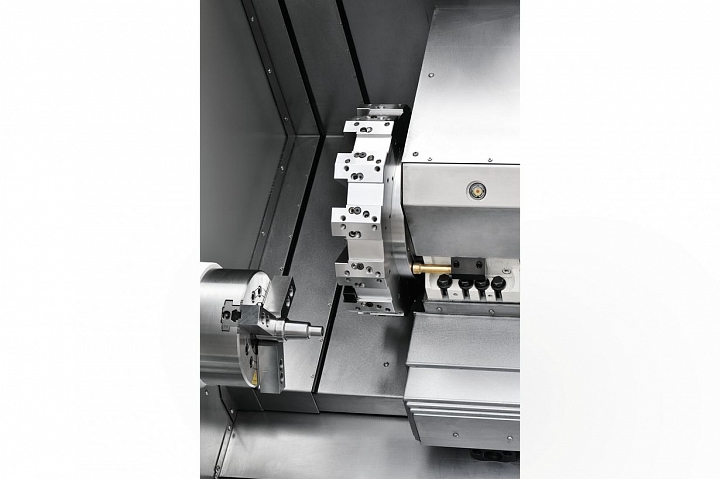

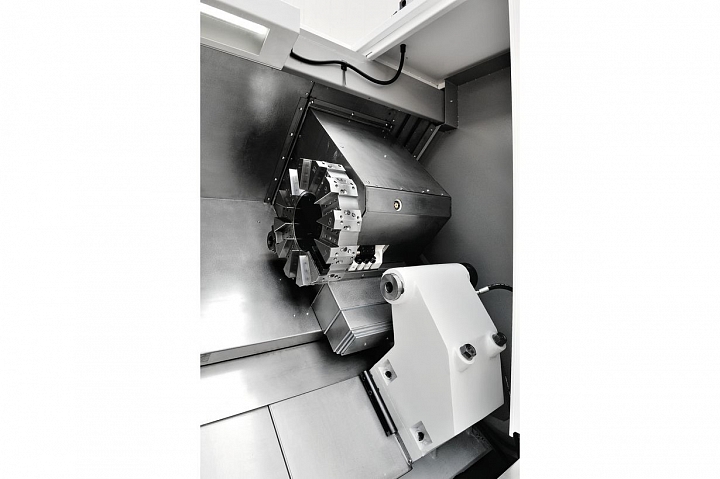

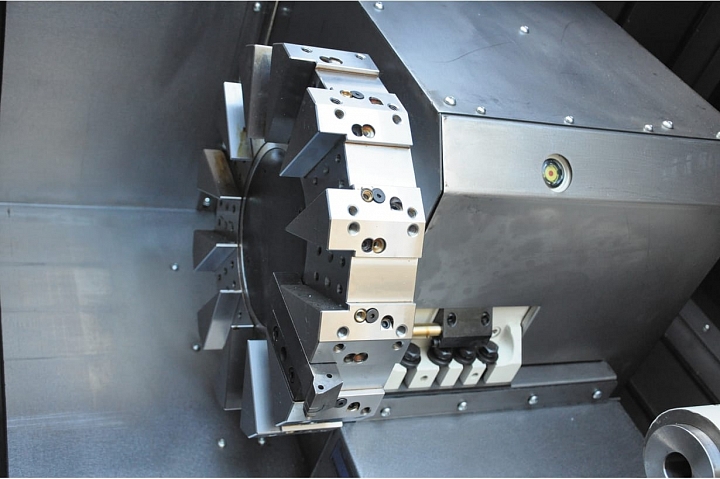

- 8-12 позиционная револьверная голова (или приводная револьверная голова на 12 инструментов)
- Резцовые блоки

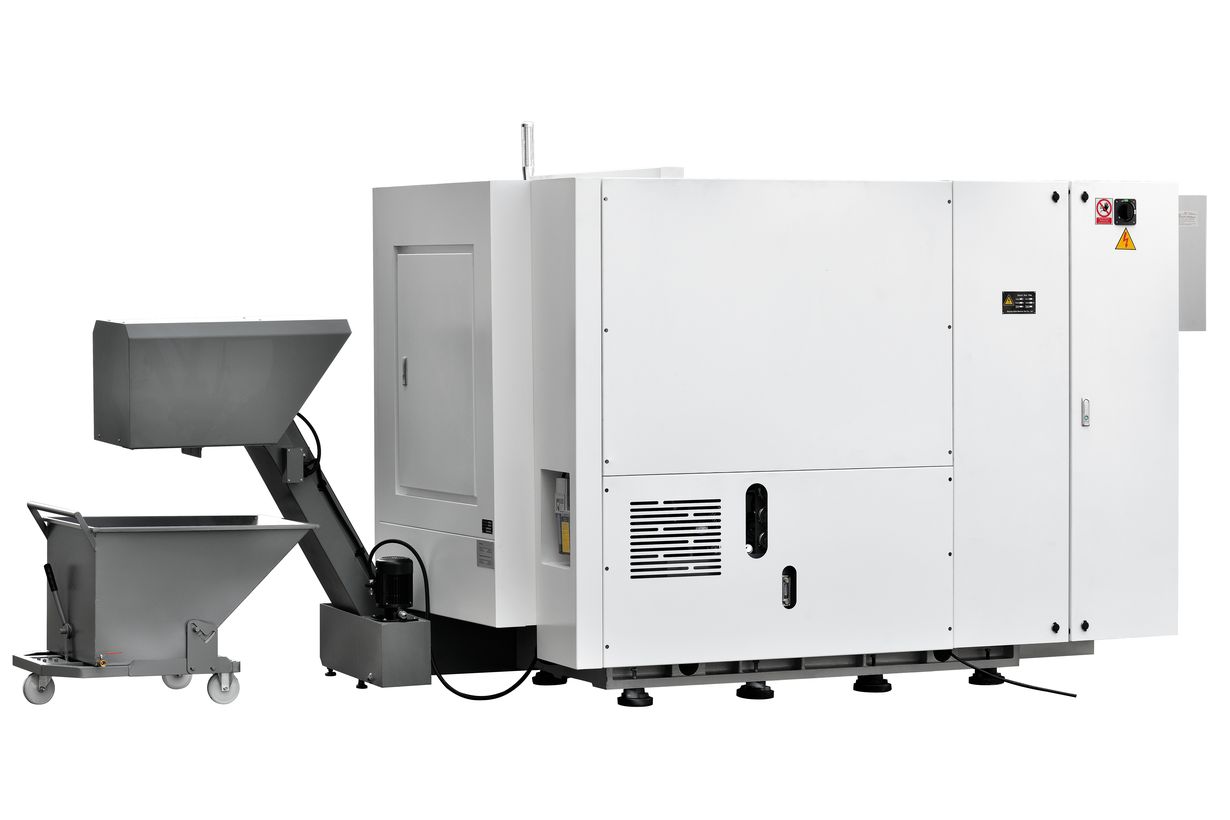

- Автоматический ленточный стружечный конвейер
- Тележка для стружки

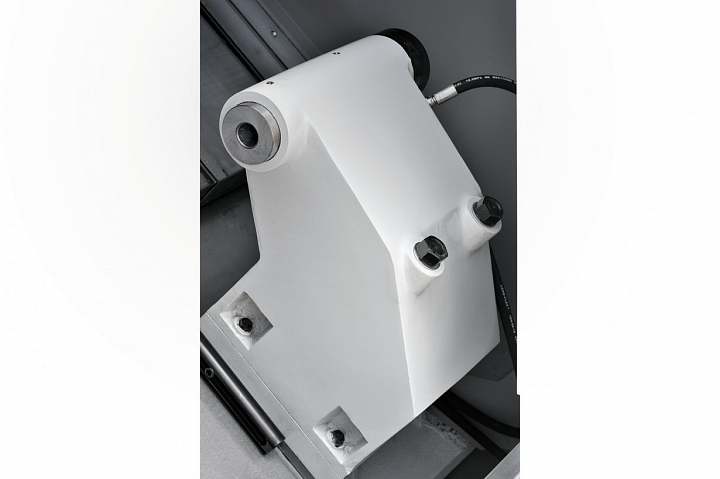

- Гидравлическая задняя бабка

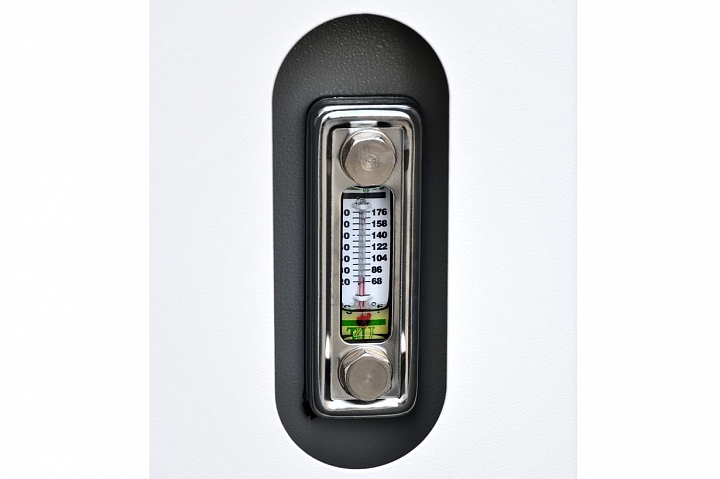

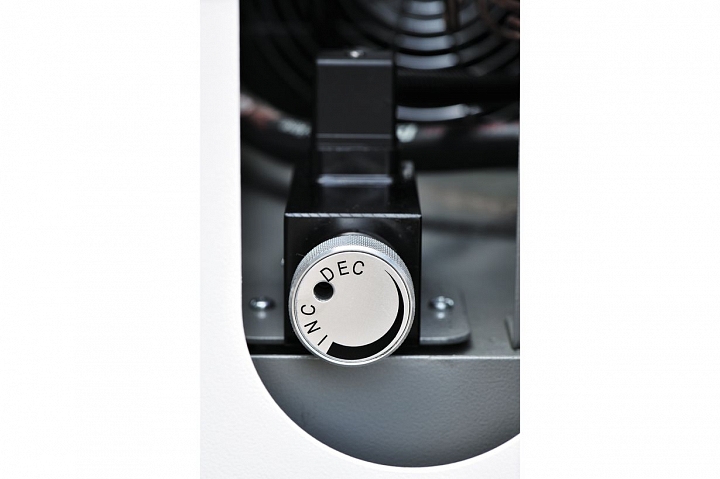

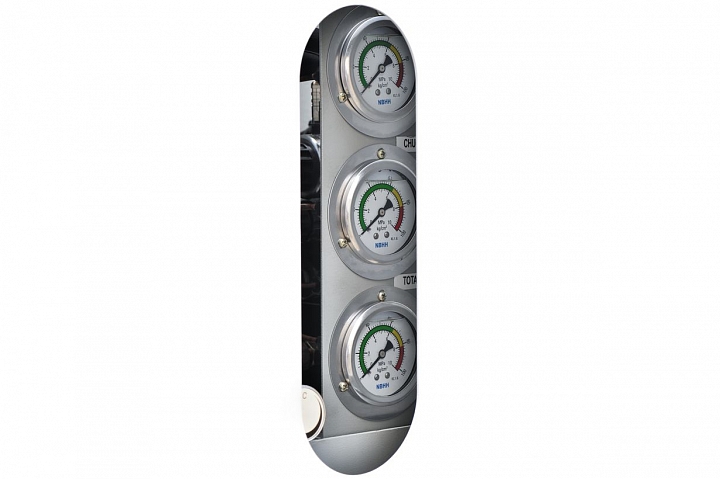

- Гидравлическая станция
- Педали управления гидравликой

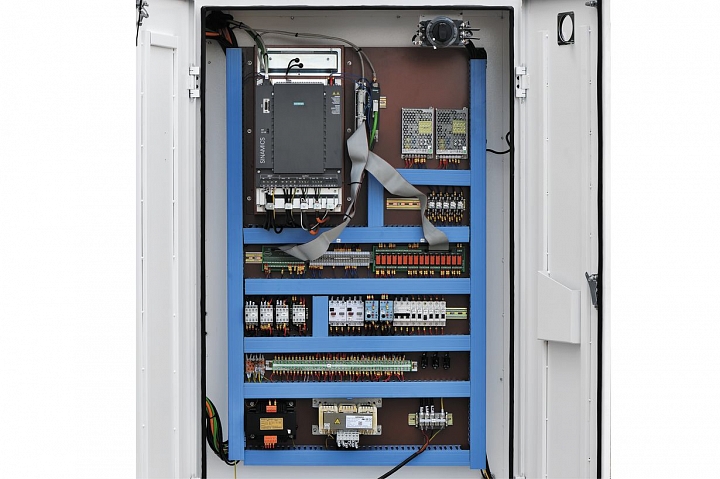

- Кондиционер электрошкафа
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ

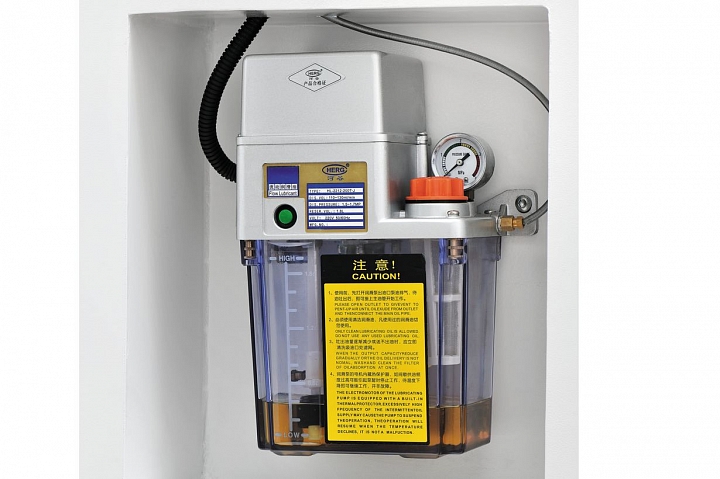

- Система централизованной смазки
- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Опции:
- Система ЧПУ Fanuc 0i TF
- Мощность мотора (различные варианты)
- Гидравлические патроны (различные варианты)
- Автоподатчик прутка
- Деталеуловитель
- Системы контроля Renishaw/Hexagon
- Приводные держатели инструмента (для модификаций H)
- Вытягиватель прутка
- Револьверная голова с приводным инструментом
- Возможны другие изменения комплектаций по согласованию с клиентом
Особенности:
- Мощный и очень быстрый шпиндель. Надежная револьверная голова на 12 инструментов. Высокоточные направляющие качения интегрированы в цельнолитую наклонную станину. Модификации с приводным инструментом.

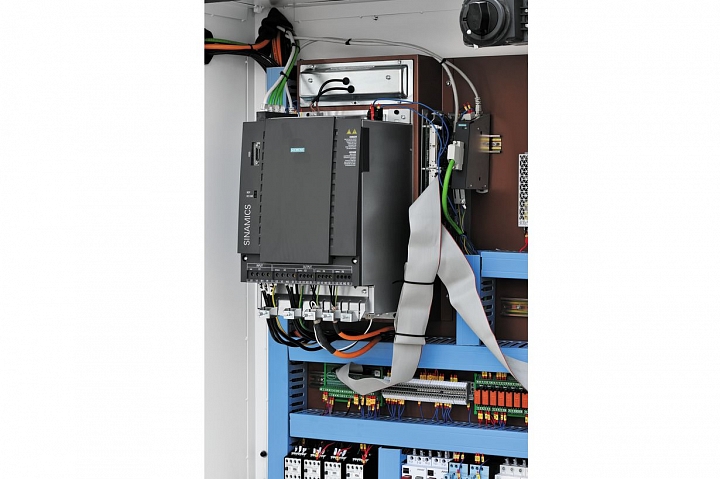

- Системы ЧПУ и привода производства лидеров рынка Siemens (Германия) и Fanuc (Япония).
- Патроны и шпиндели ведущих азиатских и европейских производителей.
- Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
- Наклон направляющих позволяет избегать скопления стружки и облегчает доступ к зоне резания.
- Револьверные головы, двигатели, электрика - тайваньских, азиатских и европейских производителей.
- Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
- Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.
Характеристики
* Цены для справок не являются публичной офертой. Для уточнения цен просим обращаться к менеджерам JET.
Серия JCL-15S CNC / JCL-15F CNC
|
Модель с ЧПУ Siemens 828D
|
JCL-15S CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JCL-15F CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Макс. Ø заготовки над станиной
|
360 мм
|
|
Макс. Ø обточки над станиной
|
250 мм
|
|
Макс. Ø обточки над суппортом
|
150 мм
|
|
Макс. длина точения
|
300 мм
|
|
Ø гидравлич. патрона
|
6 (152) дюйм (мм)
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещение по оси X
|
150 мм
|
|
Макс. перемещение по оси Z
|
320 мм
|
|
НАПРАВЛЯЮЩИЕ/ШИРИНА X,Z:
|
тип/мм
|
|
Угол наклона направляющих
|
45 град
|
|
Ø ШВП X/ZХ ШАГ РЕЗЬБЫ, КЛАСС ТОЧНОСТИ:
|
мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
6000 об/мин
|
|
Конус шпинделя
|
А2-5 тип
|
|
Ø проходного отверстия в шпинделе
|
56 мм
|
|
Ø ОТВЕРСТИЯ В ГИДРАВЛИЧ. ПАТРОНЕ:
|
мм
|
|
ВНУТРЕННИЙ Ø ТЯГОВОЙ ТРУБЫ (ГИДРАВЛИЧ. ПАТРОН):
|
мм
|
|
МАКС. Ø ПРУТКА (ГИДРАВЛИЧ. ПАТРОН):
|
мм
|
|
ИНСТРУМЕНТ:
|
|
|
Кол-во позиций инструмента
|
8 шт
|
|
Макс. размер инструмента
|
25х25 мм
|
|
Макс. Ø инструмента
|
32 мм
|
|
ЧАСТОТА ВРАЩЕНИЯ ПРИВОДНОГО ИНСТРУМЕНТА:
|
об/мин
|
|
МОЩНОСТЬ ПРИВОДНОГО ИНСТРУМЕНТА:
|
кВт
|
|
ЗАДНЯЯ БАБКА:
|
|
|
Конус пиноли задней бабки
|
МК-4 тип
|
|
Ø пиноли задней бабки
|
80 мм
|
|
Ход пиноли задней бабки
|
90 мм
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Z
|
12/20 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
100 л
|
|
Мощность мотора системы подачи СОЖ
|
0,18 кВт
|
|
Объем бака смазки
|
1,8 л
|
|
Мощность мототра гидростанции
|
2,2 кВт
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
9 (S); 11/15 (F) кВт
|
|
Крутящий момент на главном двигателе
|
57 (S); 52,5 (F) Нм
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
2700х146х1680 мм
|
|
Масса нетто/(брутто)
|
3000 кг
|
Серия JCL-28S CNC / JCL-28F CNC
|
Модель с ЧПУ Siemens 828D
|
JCL-28S CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JCL-28F CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Макс. Ø заготовки над станиной
|
520 мм
|
|
Макс. Ø обточки над станиной
|
509 мм
|
|
Макс. Ø обточки над суппортом
|
250 мм
|
|
Макс. длина точения
|
500 мм
|
|
Ø гидравлич. патрона
|
8 (200); 10 (250) дюйм (мм)
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещение по оси X
|
282 мм
|
|
Макс. перемещение по оси Z
|
600 мм
|
|
Направляющие/ширина X,Z
|
качения/35,45 тип/мм
|
|
Угол наклона направляющих
|
45 град
|
|
Ø ШВП X/Zх шаг резьбы, класс точности
|
32/40х10, P3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
4000; 5000; 6000 об/мин
|
|
Конус шпинделя
|
А2-6 тип
|
|
Ø проходного отверстия в шпинделе
|
65 (63) мм
|
|
Ø отверстия в гидравлич. патроне
|
52; 75 мм
|
|
Внутренний Ø тяговой трубы (гидравлич. патрон)
|
52 мм
|
|
Макс. Ø прутка (гидравлич. патрон)
|
50?? мм
|
|
ИНСТРУМЕНТ:
|
|
|
Кол-во позиций инструмента
|
12 шт
|
|
Макс. размер инструмента
|
25х25 мм
|
|
Макс. Ø инструмента
|
40 мм
|
|
ЧАСТОТА ВРАЩЕНИЯ ПРИВОДНОГО ИНСТРУМЕНТА:
|
об/мин
|
|
МОЩНОСТЬ ПРИВОДНОГО ИНСТРУМЕНТА:
|
кВт
|
|
ЗАДНЯЯ БАБКА:
|
|
|
Конус пиноли задней бабки
|
МК-4 тип
|
|
Ø пиноли задней бабки
|
80 мм
|
|
Ход пиноли задней бабки
|
120 мм
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Z
|
30 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
175 л
|
|
Мощность мотора системы подачи СОЖ
|
0,18 кВт
|
|
Объем бака смазки
|
1,8 л
|
|
Мощность мототра гидростанции
|
2,2 кВт
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
12, 17 (S); 11/15, 15/18 (F) кВт
|
|
Крутящий момент на главном двигателе
|
115, 162 (S); от 105 (F) Нм
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
4500х1850х2000 мм
|
|
Масса нетто/(брутто)
|
3900/4320 кг
|
Серия JCL-28HS CNC / JCL-28HF CNC
|
Модель с ЧПУ Siemens 828D
|
JCL-28HS CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JCL-28HF CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Макс. Ø заготовки над станиной
|
520 мм
|
|
Макс. Ø обточки над станиной
|
408 мм
|
|
Макс. Ø обточки над суппортом
|
260 мм
|
|
Макс. длина точения
|
420 мм
|
|
Ø гидравлич. патрона
|
8 (200); 10 (250) дюйм (мм)
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещение по оси X
|
285 мм
|
|
Макс. перемещение по оси Z
|
600 мм
|
|
Направляющие/ширина X,Z
|
качения/35,45 тип/мм
|
|
Угол наклона направляющих
|
45 град
|
|
Ø ШВП X/Zх шаг резьбы, класс точности
|
32/40х10, P3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
4000; 5000; 6000 об/мин
|
|
Конус шпинделя
|
А2-6 тип
|
|
Ø проходного отверстия в шпинделе
|
65 (63) мм
|
|
Ø отверстия в гидравлич. патроне
|
52; 75 мм
|
|
Внутренний Ø тяговой трубы (гидравлич. патрон)
|
52 мм
|
|
Макс. Ø прутка (гидравлич. патрон)
|
50?? мм
|
|
ИНСТРУМЕНТ:
|
|
|
Кол-во позиций инструмента
|
12 (приводной) шт
|
|
Макс. размер инструмента
|
20х20 мм
|
|
Макс. Ø инструмента
|
32 мм
|
|
Частота вращения приводного инструмента
|
5000 об/мин
|
|
Мощность приводного инструмента
|
2,2/3,7 кВт
|
|
ЗАДНЯЯ БАБКА:
|
|
|
Конус пиноли задней бабки
|
МК-4 тип
|
|
Ø пиноли задней бабки
|
80 мм
|
|
Ход пиноли задней бабки
|
120 мм
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Z
|
30 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
175 л
|
|
Мощность мотора системы подачи СОЖ
|
0,18 кВт
|
|
Объем бака смазки
|
1,8 л
|
|
Мощность мототра гидростанции
|
2,2 кВт
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
12, 17 (S); 11/15, 15/18 (F) кВт
|
|
Крутящий момент на главном двигателе
|
115, 162 (S); от 105 (F) Нм
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
4500х1850х2000 мм
|
|
Масса нетто/(брутто)
|
3900/4320 кг
|
Серия JCL-30S CNC / JCL-30F CNC
|
Модель с ЧПУ Siemens 828D
|
JCL-30S CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JCL-30F CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Макс. Ø заготовки над станиной
|
650 мм
|
|
Макс. Ø обточки над станиной
|
500 мм
|
|
Макс. Ø обточки над суппортом
|
320 мм
|
|
Макс. длина точения
|
910 мм
|
|
Ø гидравлич. патрона
|
12 (305) дюйм (мм)
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещение по оси X
|
270 мм
|
|
Макс. перемещение по оси Z
|
1060 мм
|
|
Направляющие/ширина X,Z
|
качения/45,55 тип/мм
|
|
Угол наклона направляющих
|
45 град
|
|
Ø ШВП X/Zх шаг резьбы, класс точности
|
40/50х10, P3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
2500 об/мин
|
|
Конус шпинделя
|
А2-8 тип
|
|
Ø проходного отверстия в шпинделе
|
90 мм
|
|
Ø отверстия в гидравлич. патроне
|
91 мм
|
|
Внутренний Ø тяговой трубы (гидравлич. патрон)
|
91 мм
|
|
Макс. Ø прутка (гидравлич. патрон)
|
73?? мм
|
|
ИНСТРУМЕНТ:
|
|
|
Кол-во позиций инструмента
|
12 шт
|
|
Макс. размер инструмента
|
25х25 мм
|
|
Макс. Ø инструмента
|
40 мм
|
|
ЧАСТОТА ВРАЩЕНИЯ ПРИВОДНОГО ИНСТРУМЕНТА:
|
об/мин
|
|
МОЩНОСТЬ ПРИВОДНОГО ИНСТРУМЕНТА:
|
кВт
|
|
ЗАДНЯЯ БАБКА:
|
|
|
Конус пиноли задней бабки
|
МК-6 тип
|
|
Ø пиноли задней бабки
|
100 мм
|
|
Ход пиноли задней бабки
|
200 мм
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Z
|
16/20 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
250 л
|
|
Мощность мотора системы подачи СОЖ
|
0,18 кВт
|
|
Объем бака смазки
|
1,8 л
|
|
Мощность мототра гидростанции
|
2,2 кВт
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
18,5 (S); 18,5/22 (F) кВт
|
|
Крутящий момент на главном двигателе
|
117,7 (S); 105 (F) Нм
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
5450х1980х2260 мм
|
|
Масса нетто/(брутто)
|
7000/8100 кг
|
Серия JCL-30HS CNC / JCL-30HF CNC
|
Модель с ЧПУ Siemens 828D
|
JCL-30HS CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JCL-30HF CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Макс. Ø заготовки над станиной
|
650 мм
|
|
Макс. Ø обточки над станиной
|
500 мм
|
|
Макс. Ø обточки над суппортом
|
320 мм
|
|
Макс. длина точения
|
900 мм
|
|
Ø гидравлич. патрона
|
12 (305) дюйм (мм)
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещение по оси X
|
270 мм
|
|
Макс. перемещение по оси Z
|
1060 мм
|
|
Направляющие/ширина X,Z
|
качения/45,55 тип/мм
|
|
Угол наклона направляющих
|
45 град
|
|
Ø ШВП X/Zх шаг резьбы, класс точности
|
40/50х10, P3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
2500 об/мин
|
|
Конус шпинделя
|
А2-8 тип
|
|
Ø проходного отверстия в шпинделе
|
90 мм
|
|
Ø отверстия в гидравлич. патроне
|
91 мм
|
|
Внутренний Ø тяговой трубы (гидравлич. патрон)
|
91 мм
|
|
Макс. Ø прутка (гидравлич. патрон)
|
73?? мм
|
|
ИНСТРУМЕНТ:
|
|
|
Кол-во позиций инструмента
|
12 (приводной) шт
|
|
Макс. размер инструмента
|
32х32 мм
|
|
Макс. Ø инструмента
|
50 мм
|
|
Частота вращения приводного инструмента
|
4000 об/мин
|
|
Мощность приводного инструмента
|
5,5/7,5 кВт
|
|
ЗАДНЯЯ БАБКА:
|
|
|
Конус пиноли задней бабки
|
МК-6 тип
|
|
Ø пиноли задней бабки
|
100 мм
|
|
Ход пиноли задней бабки
|
200 мм
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Z
|
16/20 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
250 л
|
|
Мощность мотора системы подачи СОЖ
|
0,18 кВт
|
|
Объем бака смазки
|
1,8 л
|
|
Мощность мототра гидростанции
|
2,2 кВт
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
18,5 (S); 18,5/22 (F) кВт
|
|
Крутящий момент на главном двигателе
|
117,7 (S); 105 (F) Нм
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
5450х1980х2260 мм
|
|
Масса нетто/(брутто)
|
7000/8100 кг
|
Стандартная комплектация:
- Система ЧПУ Siemens 828D
- Shop Turn для системы с ЧПУ Siemens 828D
- 3-х кулачковый гидравлический патрон 10-12 дюймов
- 8-12 позиционная револьверная голова (или приводная револьверная голова на 12 инструментов)
- Резцовые блоки
- Автоматический ленточный стружечный конвейер
- Тележка для стружки
- Гидравлическая задняя бабка
- Гидравлическая станция
- Педали управления гидравликой

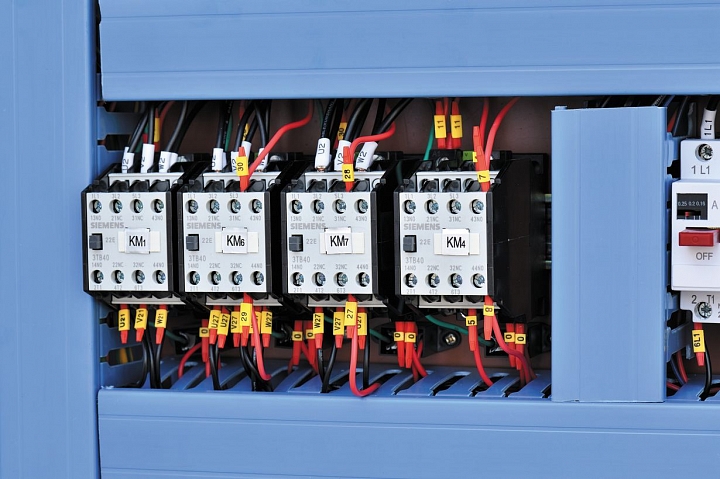

- Кондиционер электрошкафа
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Система централизованной смазки
- Светодиодная лампа освещения рабочей зоны

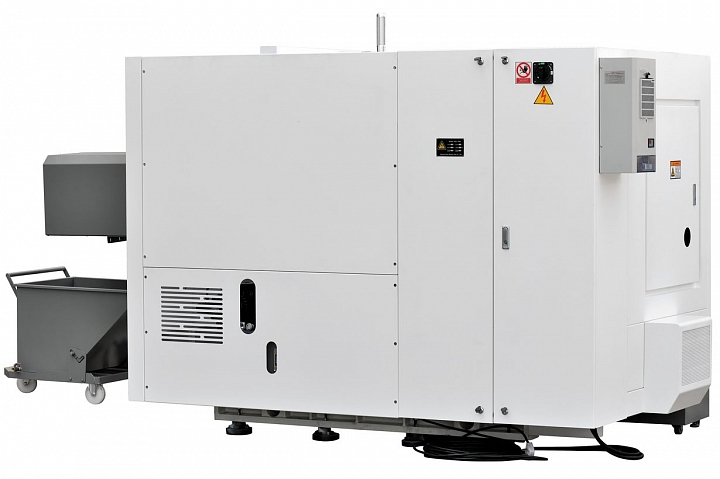

- Кабинетная защита
- Электрозамок двери
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Опции:
- Система ЧПУ Fanuc 0i TF
- Мощность мотора (различные варианты)
- Гидравлические патроны (различные варианты)
- Автоподатчик прутка
- Деталеуловитель
- Системы контроля Renishaw/Hexagon
- Приводные держатели инструмента (для модификаций H)
- Вытягиватель прутка
- Револьверная голова с приводным инструментом
- Возможны другие изменения комплектаций по согласованию с клиентом
Особенности:

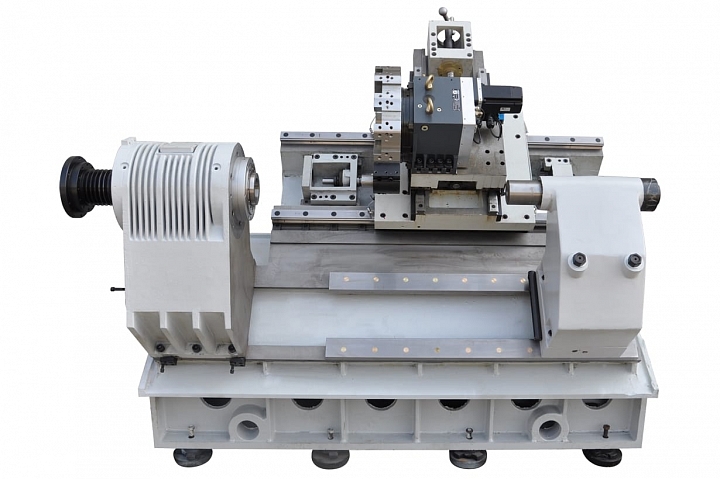

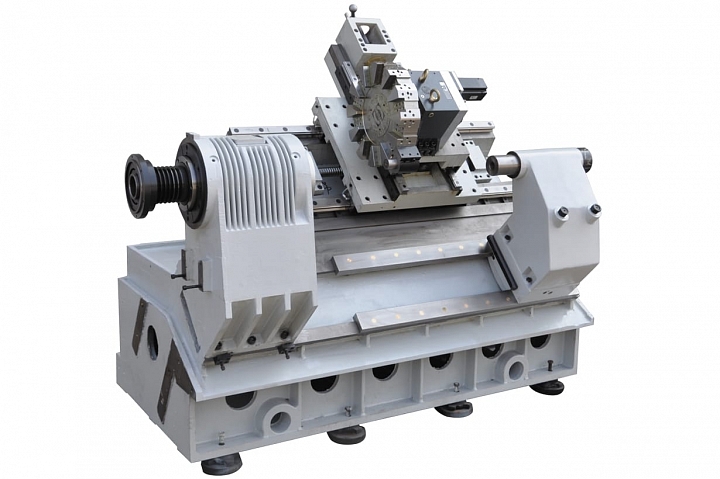

- Мощный и очень быстрый шпиндель. Надежная револьверная голова на 12 инструментов. Высокоточные направляющие качения интегрированы в цельнолитую наклонную станину. Модификации с приводным инструментом.
- Системы ЧПУ и привода производства лидеров рынка Siemens (Германия) и Fanuc (Япония).
- Патроны и шпиндели ведущих азиатских и европейских производителей.
- Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
- Наклон направляющих позволяет избегать скопления стружки и облегчает доступ к зоне резания.
- Револьверные головы, двигатели, электрика - тайваньских, азиатских и европейских производителей.
- Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
- Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.
