JET GH-1840 ZX DRO Токарно-винторезный станок серии ZX
Бонусная программа JET для постоянных покупателей. За покупки вы получаете бонусы, 1 бонус = 1 рублю. Бонусы становятся доступны через 14 дней после покупки. Бонусами можно оплатить до 30% стоимости покупки при оформлении заказа в интернет-магазине JET.
Подробнее о бонусной программе JET
Описание
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна

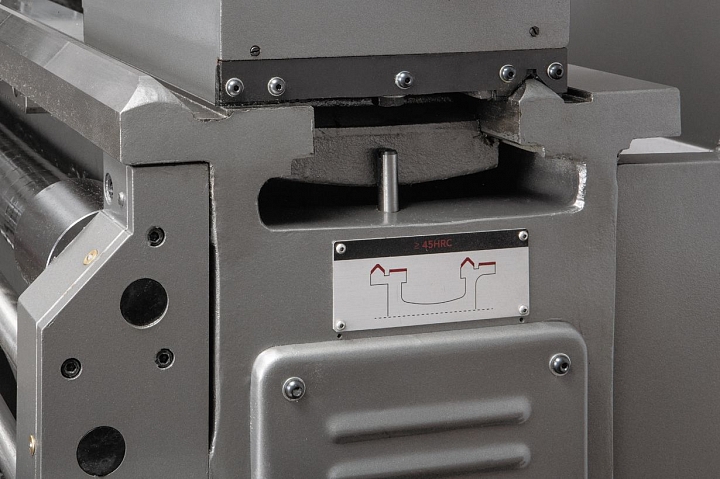

- Закаленные и отшлифованные направляющие станины

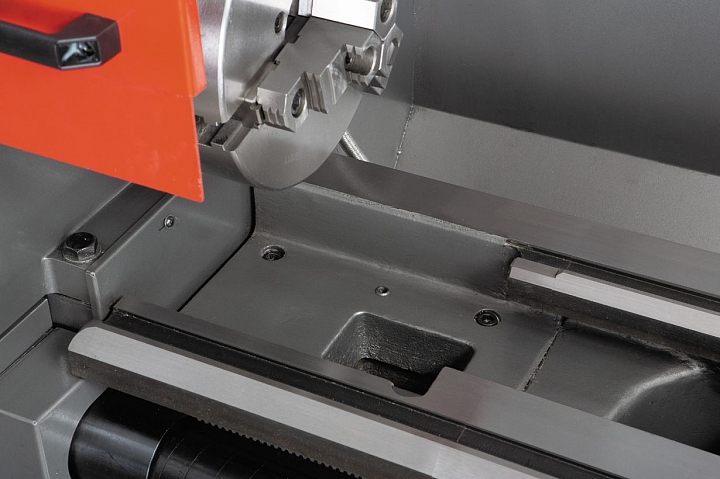

- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Коробка передач позволяет нарезать резьбу без замены шестерен
- Механизм привода шпинделя постоянно работает в масляной ванне
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта

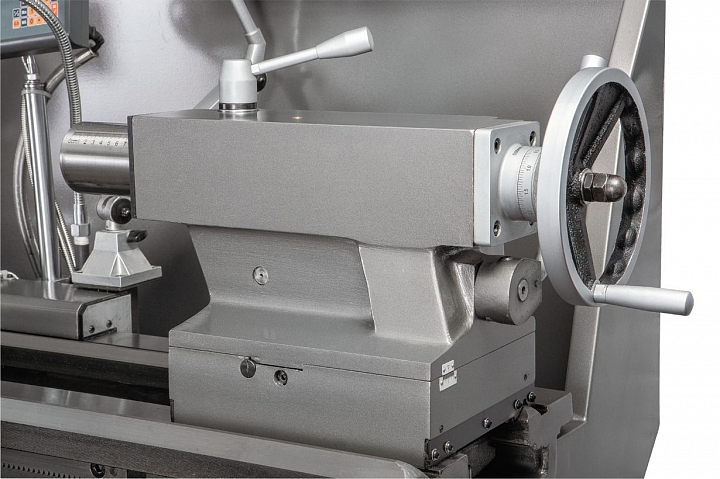

- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
- Современный аналог 1К62

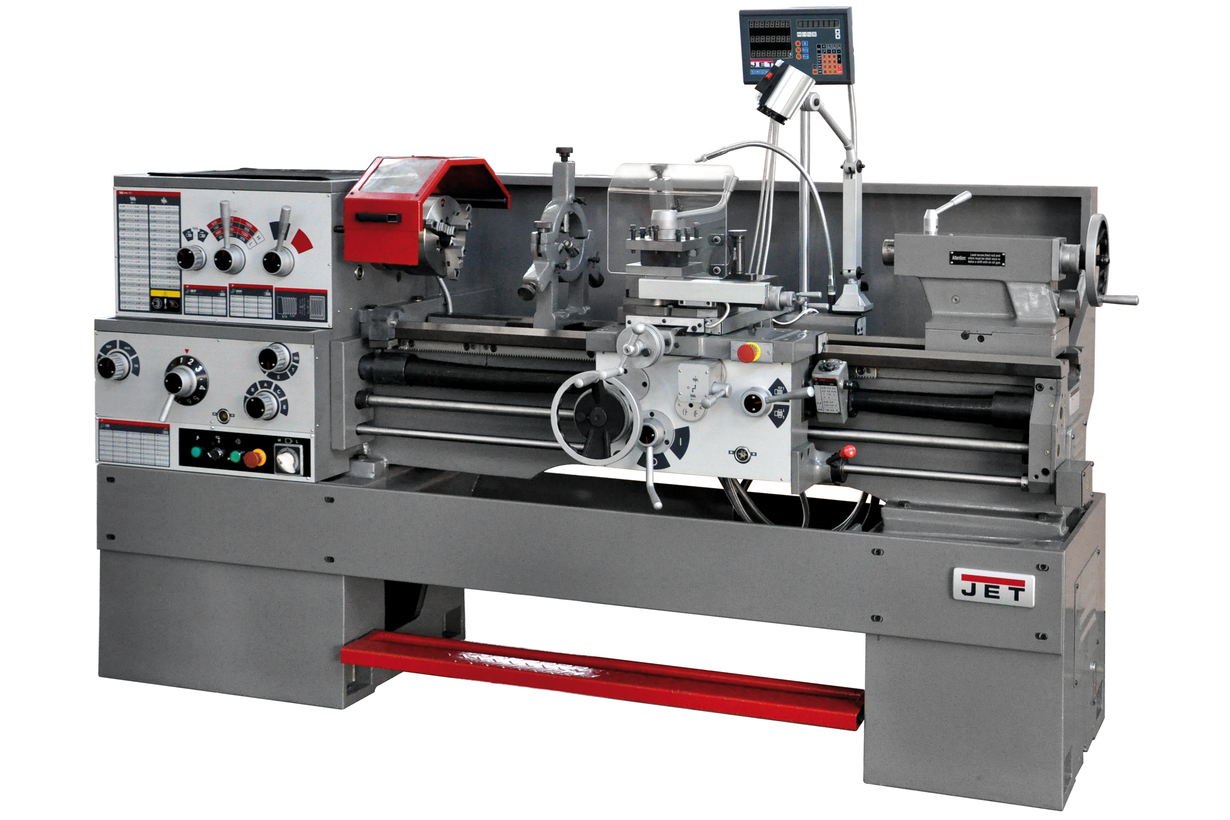

Многофункциональный станок GH-1840 ZX DRO компании JET рассчитан на эксплуатацию промышленными предприятиями, крупными мастерскими, - там, где требуется особое качество и скорость обработки. Мощный асинхронный двигатель на 5,6 кВт способен обеспечивать работоспособность станка на протяжении всего рабочего дня, при этом биение шпинделя не превышает 9 микрон, а класс точности обработки - 0,01 мм. На станке можно обтачивать детали диаметром до 460 мм над станиной, до 698 мм со снятым мостиком gap (длинна мостика 310 мм) и до 280 мм над суппортом.
Расстояние между центрами - 1015 мм. GH-1840 ZX DRO поставляется с устройством УЦИ, что позволяет ускорить рабочий процесс и снизить вероятность брака. Станок устанавливается на массивную станину из особого чугуна, ее направляющие закаливаются токами высокой частоты, шлифуются и покрываются особым составом для минимизации трения. GH-1840 ZX DRO имеет 122 режима продольных и поперечных подач в автоматическом режиме, что позволяет нарезать все известные типы резьб. Обороты шпинделя можно выбирать из 12 предустановленных режимов.
Предусмотрена автоматическая система подачи смазки продольного суппорта, задняя бабка регулируется в поперечном направлении, что дает возможность обточки конических заготовок. Станок поставляется в максимальной комплектации. В нее входят система подача СОЖ, УЦИ, люнеты, планшайба, дополнительный 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки станка, набор фирменного инструмента и лампа освещения).
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Характеристики
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 460 |
| Диаметр обточки над съемным мостиком, gap, мм | 690 |
| Длина съёмного мостика, мм | 310 |
| Диаметр обточки над поперечным суппортом, мм | 280 |
| Расстояние между центрами, мм | 1000 мм |
| Частота вращения шпинделя, об/мин | 25 - 1800 |
| Количество скоростей шпинделя | 12 |
| Конус шпинделя | МК-7 |
| Присоединение шпинделя | D1-8 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | 80 |
| Диапазон продольной подачи, мм/об | 0,06-1,7 |
| Количество продольных подач | 46 |
| Диапазон поперечной подачи, мм/об | 0,03-0,85 |
| Количество поперечных подач | 36 |
| Диапазон метрической резьбы, мм | 0,5 - 20 |
| Количество метрических резьб | 24 |
| Дюймовая резьба, TPI | 1'5/8 - 72 |
| Количество дюймовых резьб | 61 |
| Модульная резьба, MP | 0,25 - 10 |
| Количество модульных резьб | 20 |
| Диапазон питчевой резьбы, DP | 3-1/4 - 96 |
| Количество питчевых резьб | 45 |
| Макс. размер резца, мм | 25 x 25 |
| Ход поперечного суппорта, мм | 300 |
| Ход верхнего суппорта, мм | 130 |

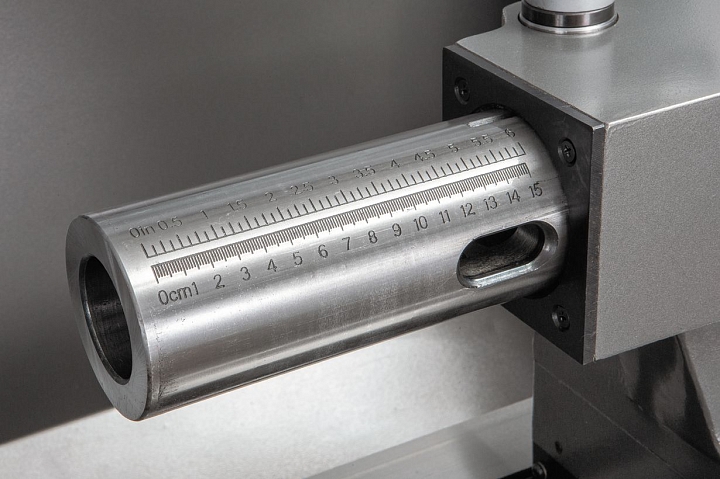

| Пиноль задней бабки | МК-5 |
| Ход пиноли задней бабки, мм | 150 |
| Диаметр пиноли, мм | 75 |
| Диапазон неподвижного люнета, мм | 20-200 |
| Диапазон подвижного люнета, мм | 12 – 90 |
| Ширина станина, мм | 335 |
| Мощность двигателя, кВт | 5,5 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Объем бака СОЖ, л | 15 |
| Шаг ходового винта, мм | 6 |
| Страна производителя | Китай |
| Длина, мм | 2320 |
| Ширина, мм | 1050 |
| Высота, мм | 1370 |
| Масса, кг | 2712 |
| Длина в упаковке, см | 260 |
| Ширина в упаковке, см | 116 |
| Высота в упаковке, см | 200 |
| Масса в упаковке, кг | 2840 |
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Коробка передач позволяет нарезать резьбу без замены шестерен
- Механизм привода шпинделя постоянно работает в масляной ванне
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
- Современный аналог 1К62
Многофункциональный станок GH-1840 ZX DRO компании JET рассчитан на эксплуатацию промышленными предприятиями, крупными мастерскими, - там, где требуется особое качество и скорость обработки. Мощный асинхронный двигатель на 5,6 кВт способен обеспечивать работоспособность станка на протяжении всего рабочего дня, при этом биение шпинделя не превышает 9 микрон, а класс точности обработки - 0,01 мм. На станке можно обтачивать детали диаметром до 460 мм над станиной, до 698 мм со снятым мостиком gap (длинна мостика 310 мм) и до 280 мм над суппортом.
Расстояние между центрами - 1015 мм. GH-1840 ZX DRO поставляется с устройством УЦИ, что позволяет ускорить рабочий процесс и снизить вероятность брака. Станок устанавливается на массивную станину из особого чугуна, ее направляющие закаливаются токами высокой частоты, шлифуются и покрываются особым составом для минимизации трения. GH-1840 ZX DRO имеет 122 режима продольных и поперечных подач в автоматическом режиме, что позволяет нарезать все известные типы резьб. Обороты шпинделя можно выбирать из 12 предустановленных режимов.
Предусмотрена автоматическая система подачи смазки продольного суппорта, задняя бабка регулируется в поперечном направлении, что дает возможность обточки конических заготовок. Станок поставляется в максимальной комплектации. В нее входят система подача СОЖ, УЦИ, люнеты, планшайба, дополнительный 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки станка, набор фирменного инструмента и лампа освещения).
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Комплектация
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø300 мм
- Планшайба Ø400 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Невращающийся упорный центр МК-5
- Переходная втулка МК-7 / МК-5
- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Задняя защитная стенка

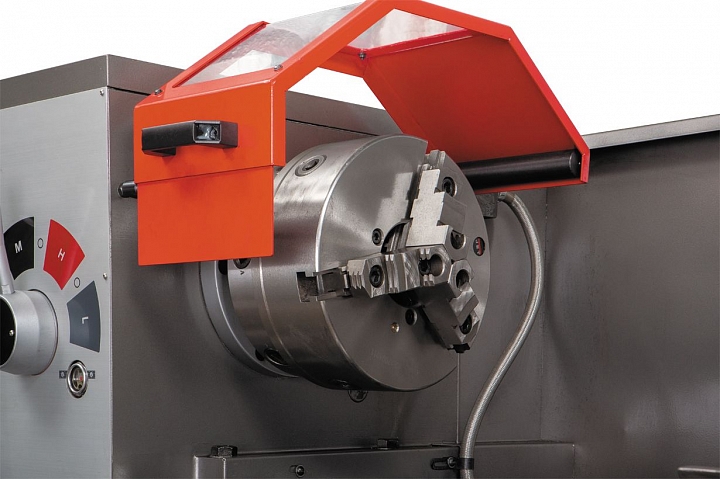

- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак

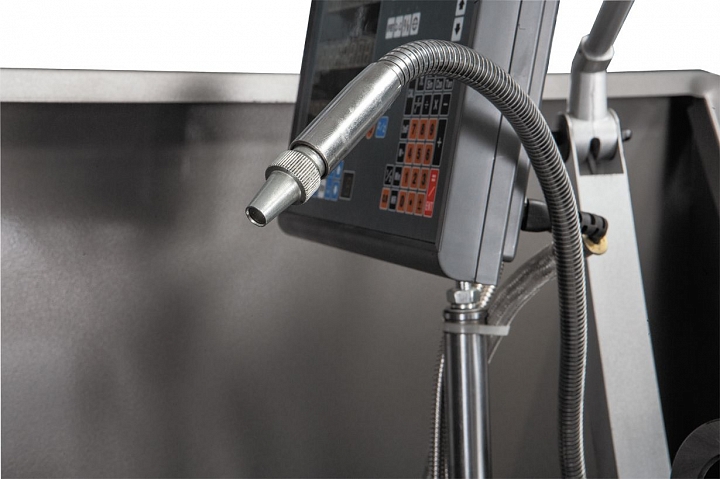

- Система подвода СОЖ

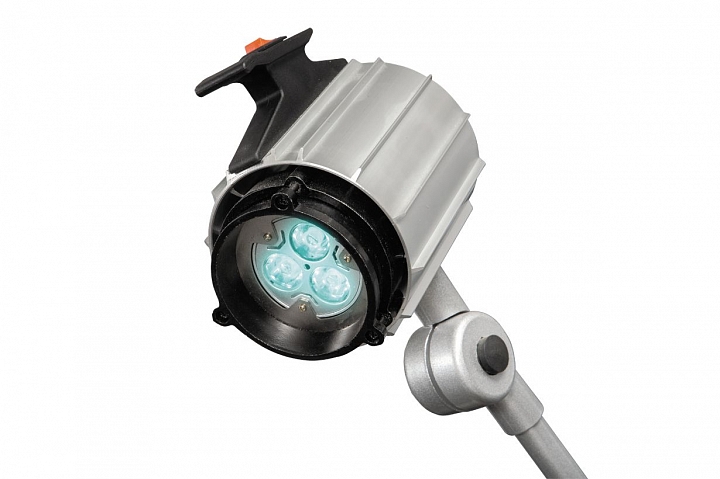

- Галогенная лампа местного освещения

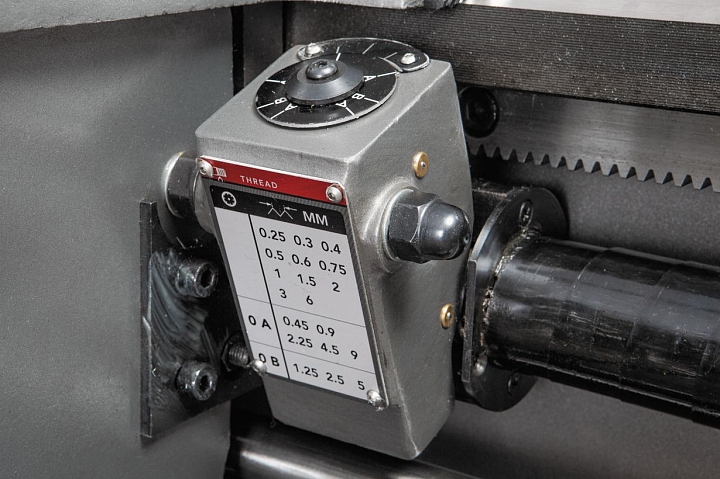

- Указатель резьбы
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект виброопор
