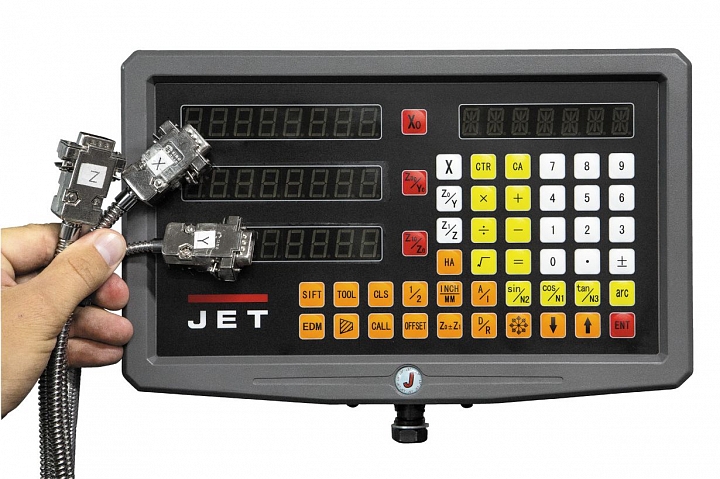

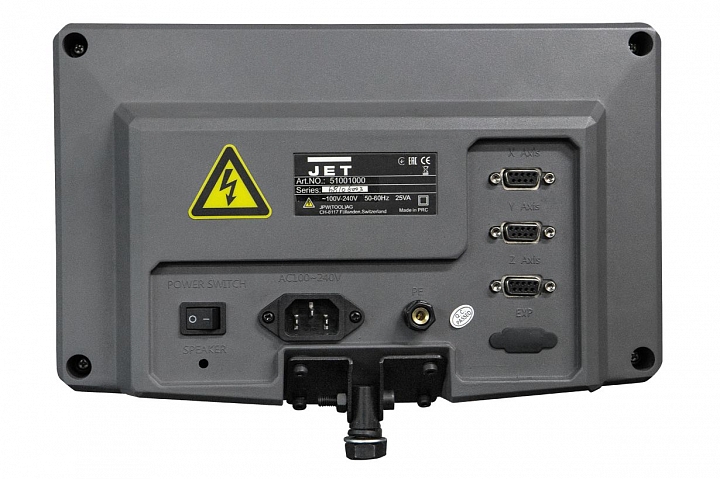

JET GH-20120 ZH DRO Токарно-винторезный станок серии ZH O500 мм
Описание
- Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
- Передняя бабка с фрикционной муфтой

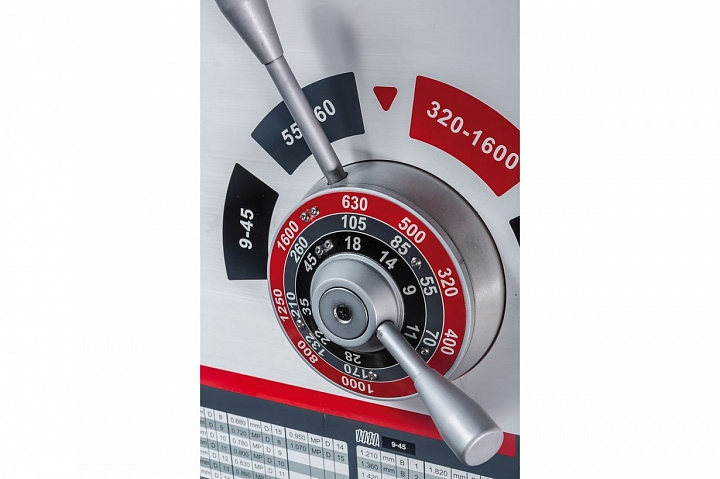

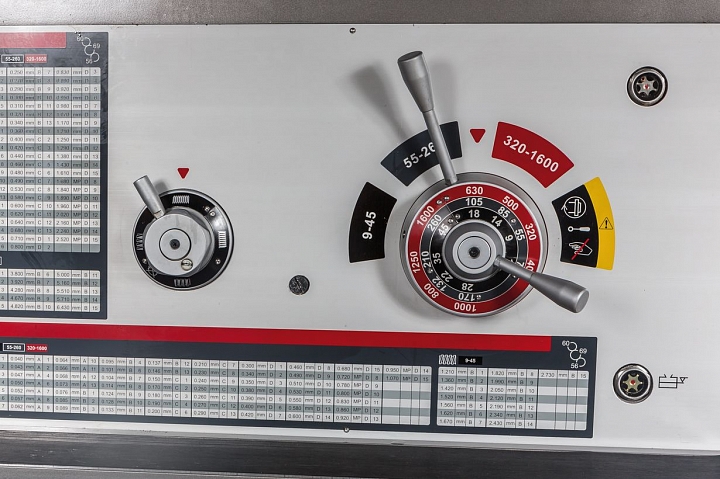

- Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении

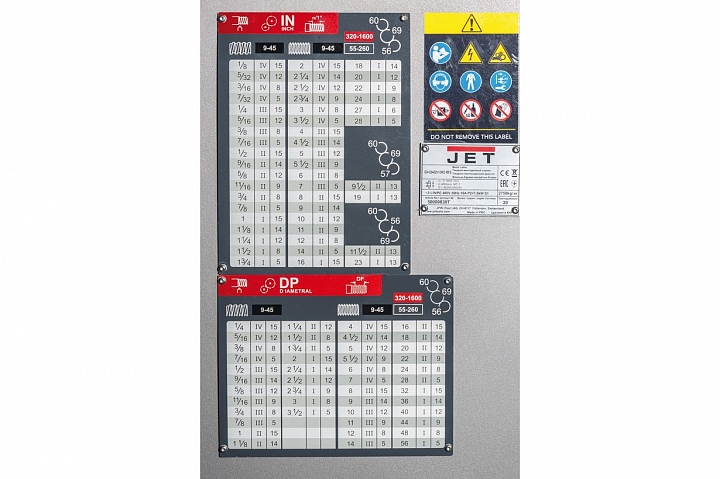

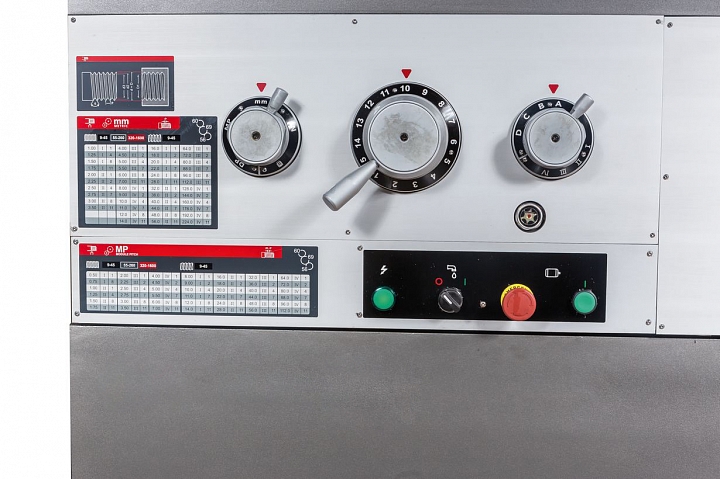

- Коробка подач позволяет нарезать резьбу без замены шестерен

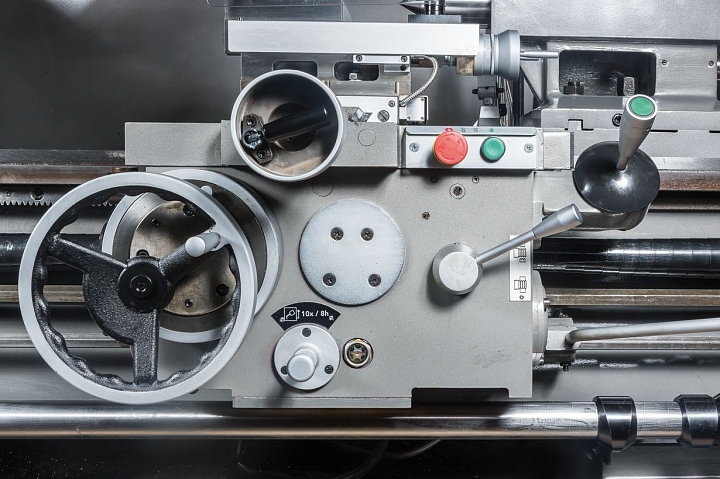

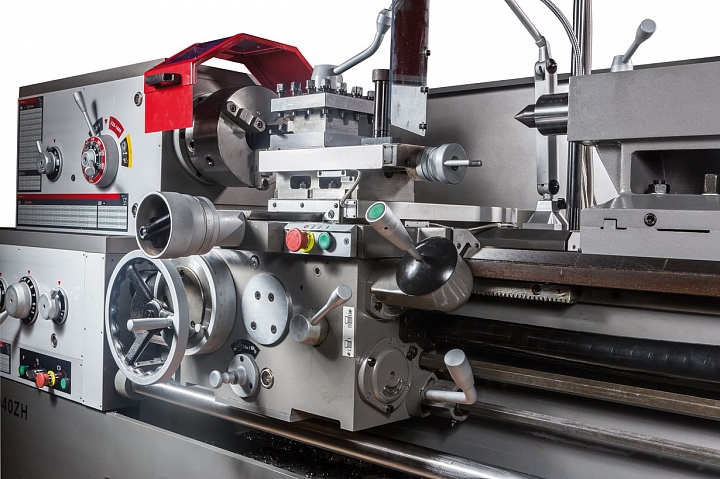

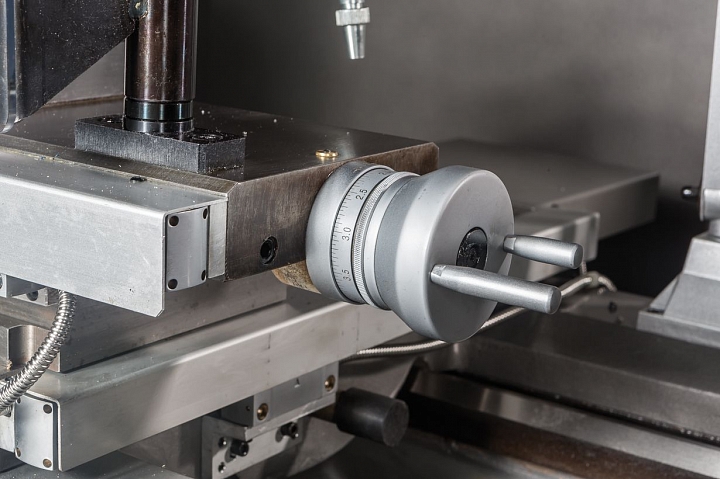

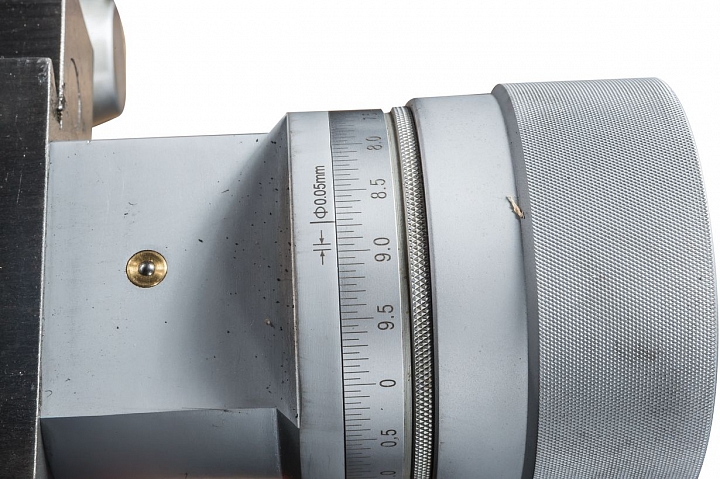

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
- Массивная станина станка из серого чугуна

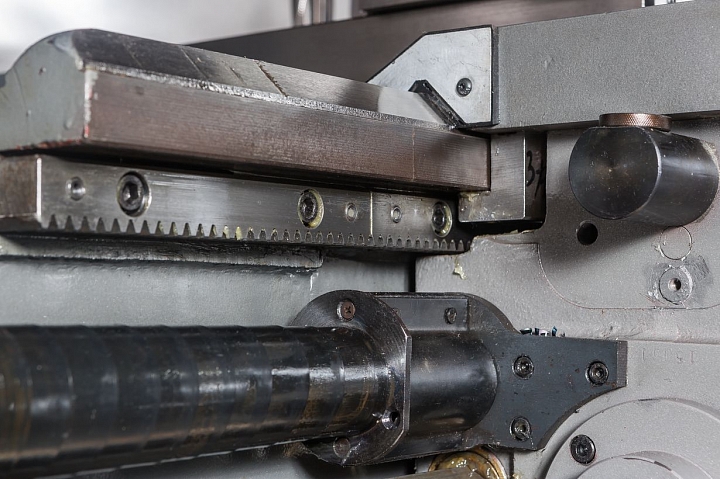

- Закаленные и отшлифованные направляющие станины

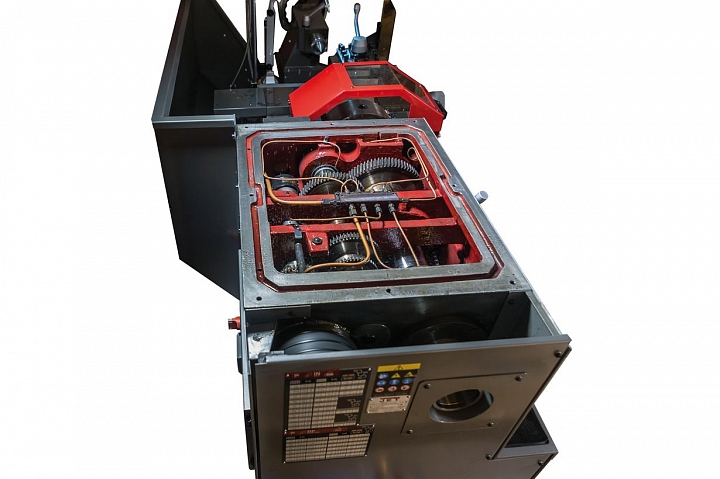

- Механизм привода шпинделя постоянно работает в масляной ванне
- Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей

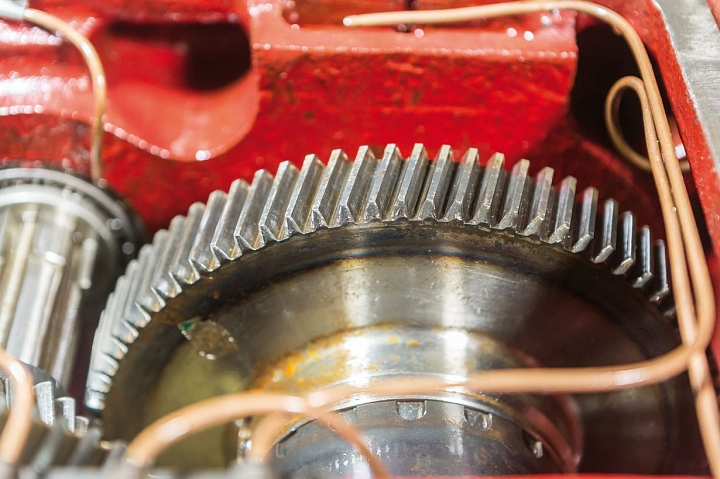

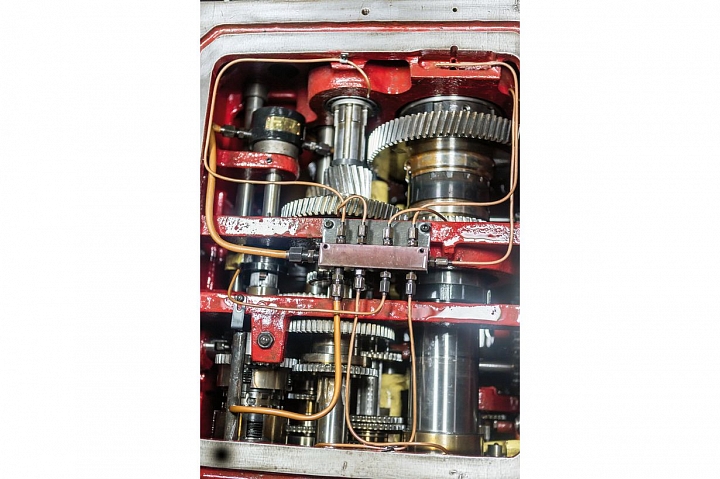

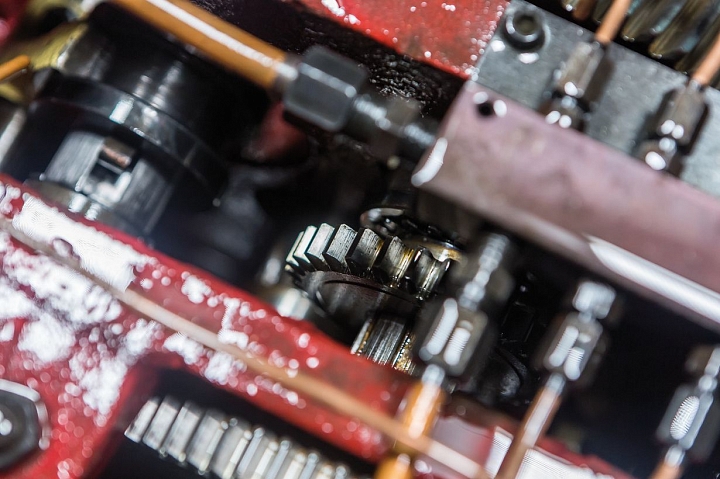

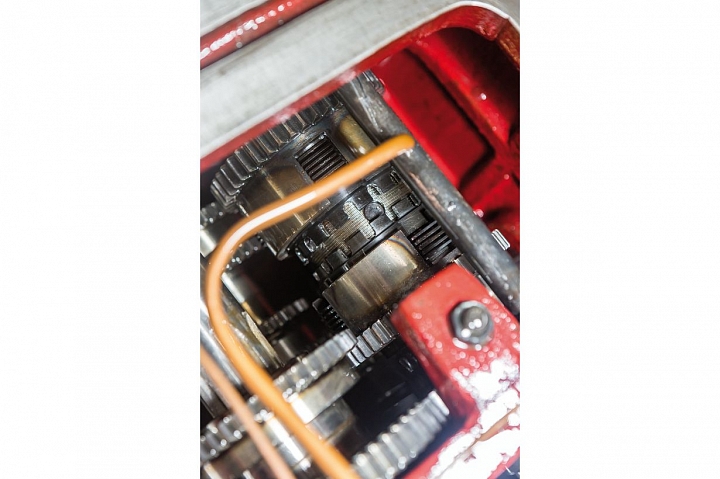

- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач

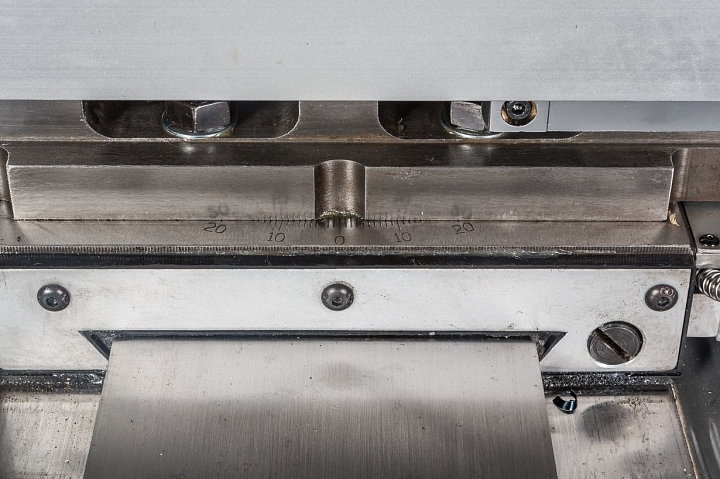

- Регулировка зазоров направляющих при помощи клиновых планок

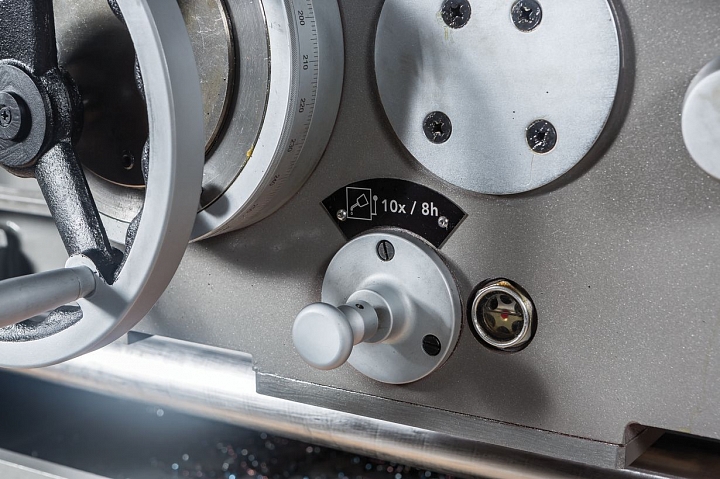

- Централизованная система подачи смазки продольного суппорта

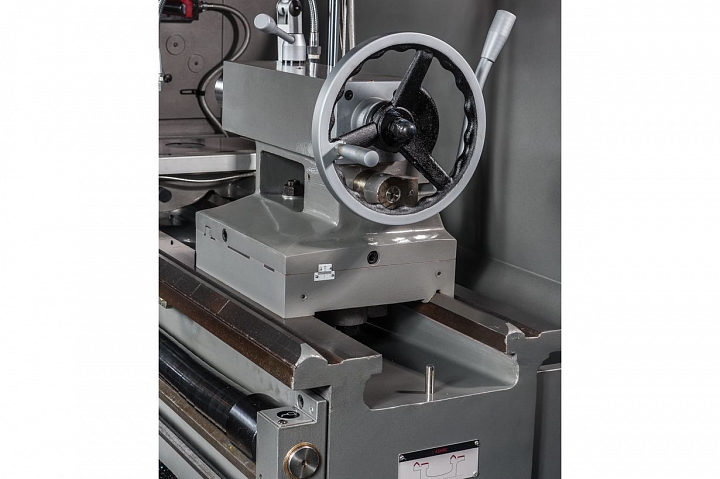

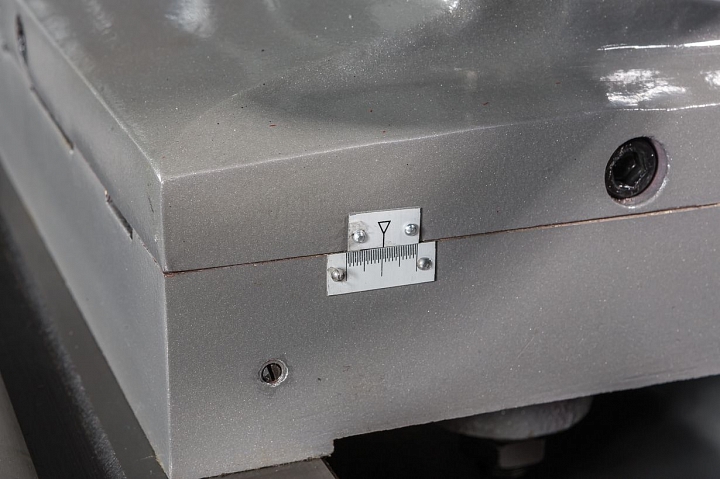

- Регулируемая в поперечном направлении задняя бабка для обточки конусов

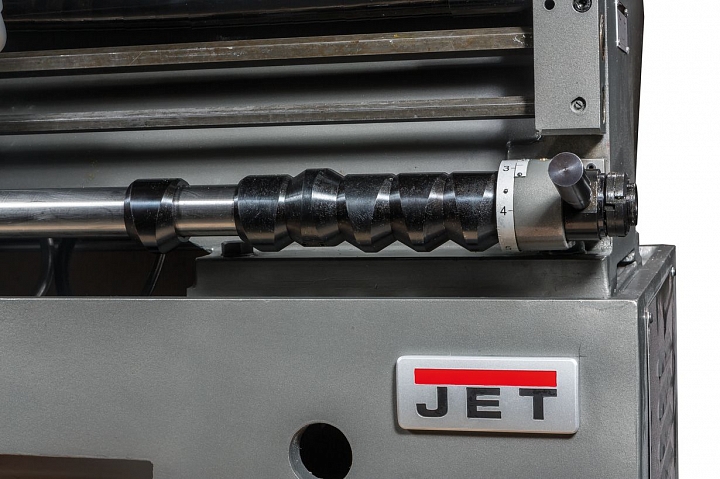

- Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
- Полноценный современный аналог 16К20, 16К25 и 16Д20
GH-20120 ZH DRO - старшая модель токарных станков JET в линейке GH-20XX. Ее главное отличие – максимально увеличенное расстояние между центрами в 3050 мм. Таким образом, станок будет востребован там, где необходимо обрабатывать особо крупные заготовки с повышенным качеством, скоростью и точностью. Остальные габаритные параметры обточки идентичны другим представителям серии GH-20XX: диаметр обточки над станиной – 500 мм, со снятым gap-мостиком 720 мм, диаметр обработки над суппортом 310 м.
Станок поставляется в упрощенной комплектации: исключены устройство подачи СОЖ, люнеты, планшайба, и многое другое.
Станок оборудован мощным асинхронным электродвигателем на 380 В с системой плавного пуска, предусмотрено 24 скорости вращения шпинделя в диапазонах от 9 до 1600 об/мин. Коробка подач оборудована 80 предустановленными режимами продольной и поперечной подачи, что позволяет нарезать все типы резьб с высокой точностью и скоростью. Как и у всех моделей линейки частота биений на шпинделе GH-20120 ZH DRO не превышает 9 микрон. Станок устанавливается на массивную станину из серого чугуна, которая эффективно гасит вибрации и является хорошим теплоотводом.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Характеристики
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 500 |
| Диаметр обточки над съемным мостиком, gap, мм | 720 |
| Длина съёмного мостика, мм | 240 |
| Диаметр обточки над поперечным суппортом, мм | 310 |
| Расстояние между центрами, мм | 3050 мм |
| Частота вращения шпинделя, об/мин | 9 - 1600 |
| Количество скоростей шпинделя | 24 |
| Конус шпинделя | МK-7 |
| Присоединение шпинделя | D1-8 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | 80 |
| Диапазон продольной подачи, мм/об | 0,063 - 6,43 |
| Количество продольных подач | 80 |
| Диапазон поперечной подачи, мм/об | 0,027 - 2,73 |
| Количество поперечных подач | 80 |
| Диапазон метрической резьбы, мм | 1 - 224 |
| Количество метрических резьб | 46 |
| Дюймовая резьба, TPI | 1/8 - 28 |
| Количество дюймовых резьб | 48 |
| Модульная резьба, MP | 0,5 - 112 |
| Количество модульных резьб | 42 |
| Диапазон питчевой резьбы, DP | 56 - 1/4 |
| Количество питчевых резьб | 45 |
| Шаг ходового винта, мм | 12 |
| Макс. размер резца, мм | 32 x 32 |
| Ход поперечного суппорта, мм | 310 |
| Ход верхнего суппорта, мм | 145 |
| Ускоренное перемещение продольного суппорта, м/мин | 4,5 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2 |
| Пиноль задней бабки | МК-5 |
| Ход пиноли задней бабки, мм | 150 |
| Диаметр пиноли, мм | 75 |
| Диапазон неподвижного люнета, мм | 50 - 210 |
| Диапазон подвижного люнета, мм | 20 - 110 |
| Ширина станина, мм | 405 |
| Мощность двигателя, кВт | 7,5 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Масса, кг | 3680 |
| Длина в упаковке, см | 463 |
| Ширина в упаковке, см | 145 |
| Высота в упаковке, см | 198 |
| Объем бака СОЖ, л | 15 |
| Снят с производства | Y |
| Аналог в карточке товара | 50000833T |
| Длина, мм | 4500 |
| Ширина, мм | 1280 |
| Высота, мм | 1410 |
| Масса в упаковке, кг | 4150 |
- Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
- Передняя бабка с фрикционной муфтой
- Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении
- Коробка подач позволяет нарезать резьбу без замены шестерен
- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне
- Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
- Полноценный современный аналог 16К20, 16К25 и 16Д20
GH-20120 ZH DRO - старшая модель токарных станков JET в линейке GH-20XX. Ее главное отличие – максимально увеличенное расстояние между центрами в 3050 мм. Таким образом, станок будет востребован там, где необходимо обрабатывать особо крупные заготовки с повышенным качеством, скоростью и точностью. Остальные габаритные параметры обточки идентичны другим представителям серии GH-20XX: диаметр обточки над станиной – 500 мм, со снятым gap-мостиком 720 мм, диаметр обработки над суппортом 310 м.
Станок поставляется в упрощенной комплектации: исключены устройство подачи СОЖ, люнеты, планшайба, и многое другое.
Станок оборудован мощным асинхронным электродвигателем на 380 В с системой плавного пуска, предусмотрено 24 скорости вращения шпинделя в диапазонах от 9 до 1600 об/мин. Коробка подач оборудована 80 предустановленными режимами продольной и поперечной подачи, что позволяет нарезать все типы резьб с высокой точностью и скоростью. Как и у всех моделей линейки частота биений на шпинделе GH-20120 ZH DRO не превышает 9 микрон. Станок устанавливается на массивную станину из серого чугуна, которая эффективно гасит вибрации и является хорошим теплоотводом.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Комплектация

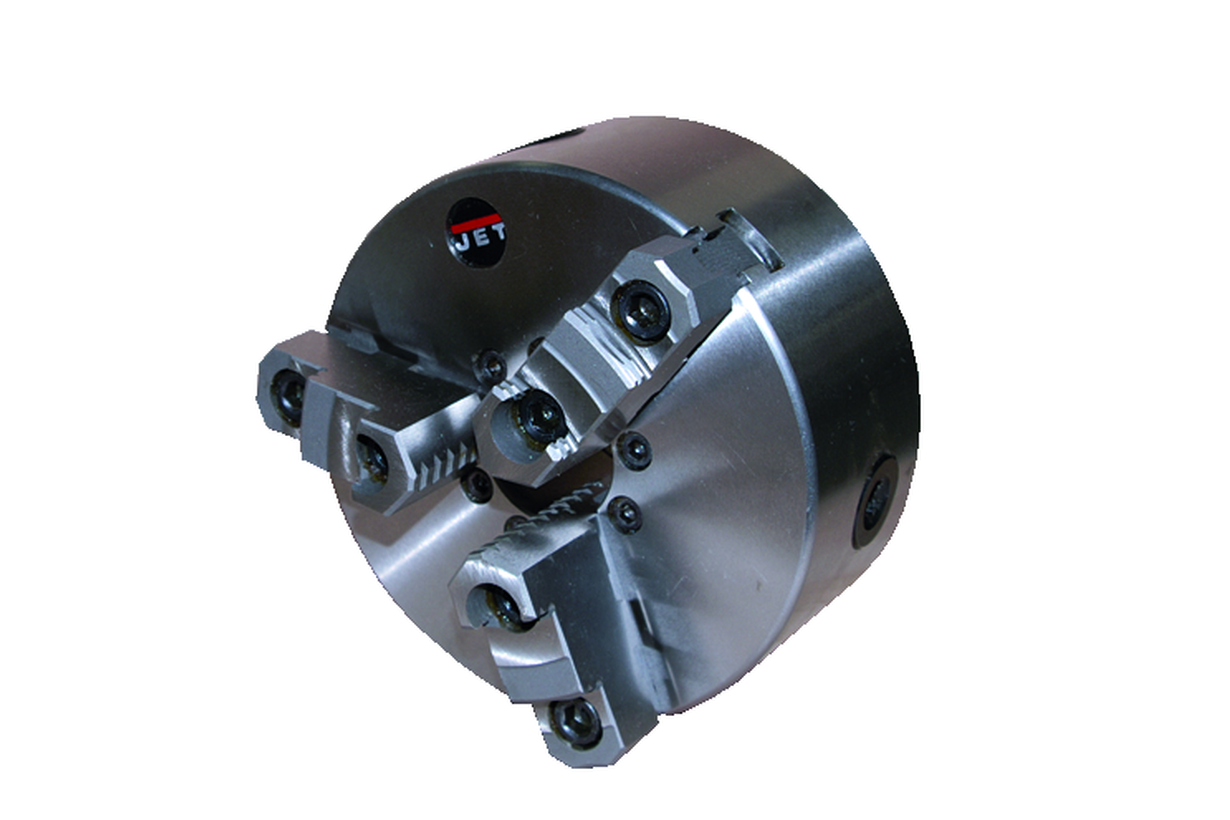

- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками

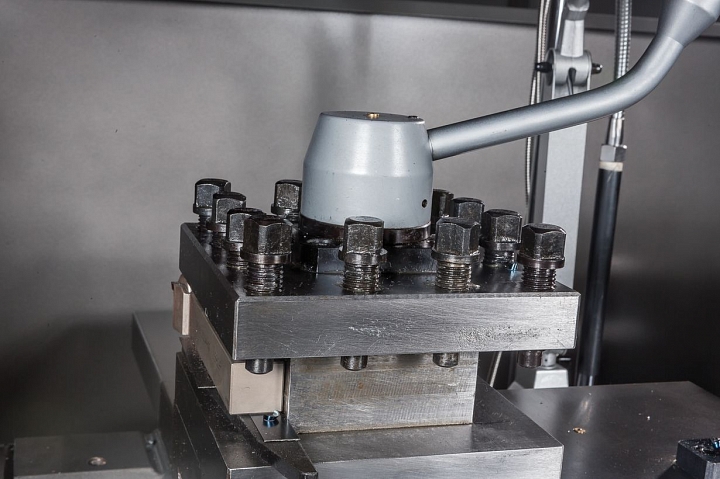

- 4-х позиционный резцедержатель с фиксатором
- Упорный центр МК-5
- Вращающийся упорный центр МК-5
- Невращающийся упорный центр МК-5
- Переходная втулка МК-7 / МК-5
- Подвижный и неподвижный люнеты
- Ускоренное перемещение продольного суппорта
- Ускоренное перемещение поперечного суппорта
- Поддон для сбора стружки
- Задняя защитная стенка

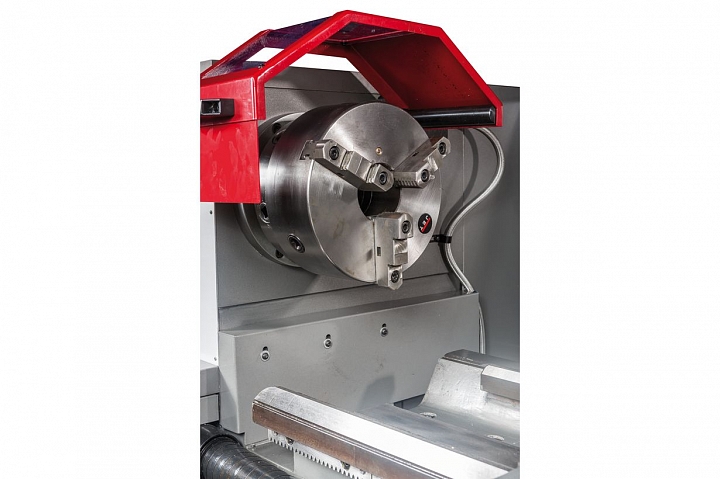

- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта

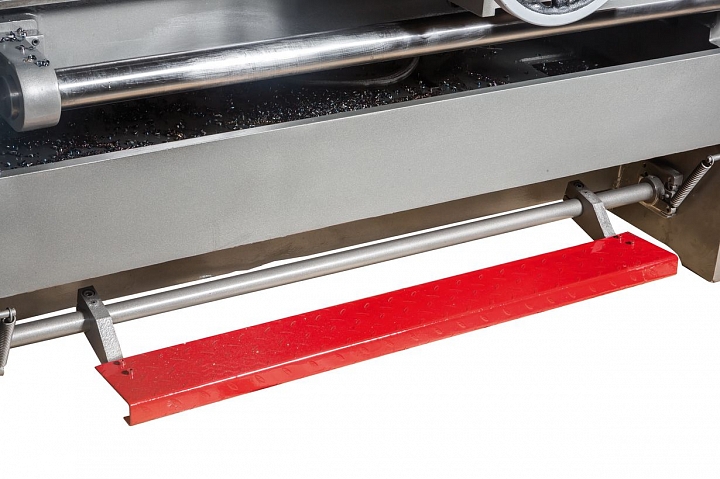

- Ножной тормоз шпинделя с концевым выключателем
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект виброопор
