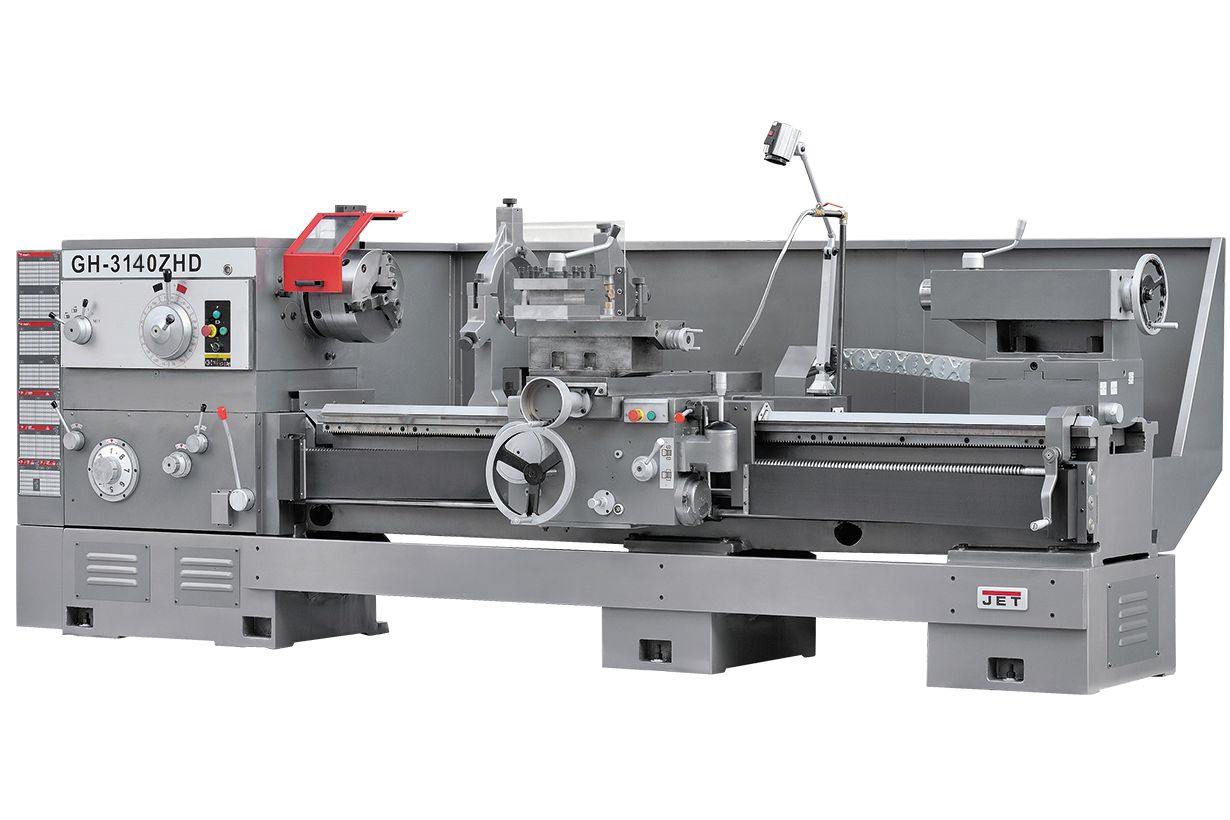

JET GH-3140 ZHD Токарно-винторезный станок индустриального класса

Описание

Компания JET представляет новинку: токарно-винторезный станок индустриального класса GH-3140 ZHD DRO. Это высокоточное оборудование повышенной мощности, которое позволяет обрабатывать детали или заготовки увеличенных размеров в интересах промышленных предприятий различных отраслей, оборонной промышленности, крупных конструкторских бюро и т.п. Эта модель будет интересна тем заказчикам, кто испытывает потребность обточки массивных заготовок диаметром до 800 мм над станиной, до 1000 мм при снятом gap и до 510 мм над поперечным суппортом. Расстояние между центрами у данной модели составляет 1000 мм. Уже с завода GH-3140 ZHD DRO поставляется в максимальной комплектации, покупка ЗИП для пуско-наладочных работ и ввода станка в эксплуатацию не потребуется: система подачи СОЖ, 3-х кулачковый патрон 325 мм с прямыми/обратными кулачками, 4-х кулачковый патрон 500 мм, планшайба 625 мм, 4-х позиционный резцедержатель с фиксатором, галогенная лампа местного освещения, инструментальный ящик со всем необходимым инструментом, люнеты и многое другое - все это уже входит в комплект поставки. На станке установлен мощный асинхронный двигатель мощностью 11 кВт, шпиндель может вращаться на скоростях от 7,5 до 1000 об/мин. Механическая коробка подач позволяет нарезать модульные, дюймовые, питьевые и метрические резьбы. Для быстрой смены режимов работы и безопасного расцепления шестерней у GH-3140 ZHD DRO предусмотрен толчковый или, как иногда его называют, импульсный режим пуска мотора. Для повышения скорости роботы станок имеет механизм быстрого перемещения суппорта, а в целях безопасности предусмотрена педаль тормоза и аварийного отключения. Новинка установлена на фирменную станину JET, отлитую из чугуна особого сорта, она является отличным теплоотводом, а повышенная жесткость конструкции обеспечивает гашение вибраций. Направляющие станины подготавливаются в несколько этапов, включая закалку, шлифовку и обработку антифрикционным материалом.

Особенности:

• Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
• Массивная станина станка из серого чугуна

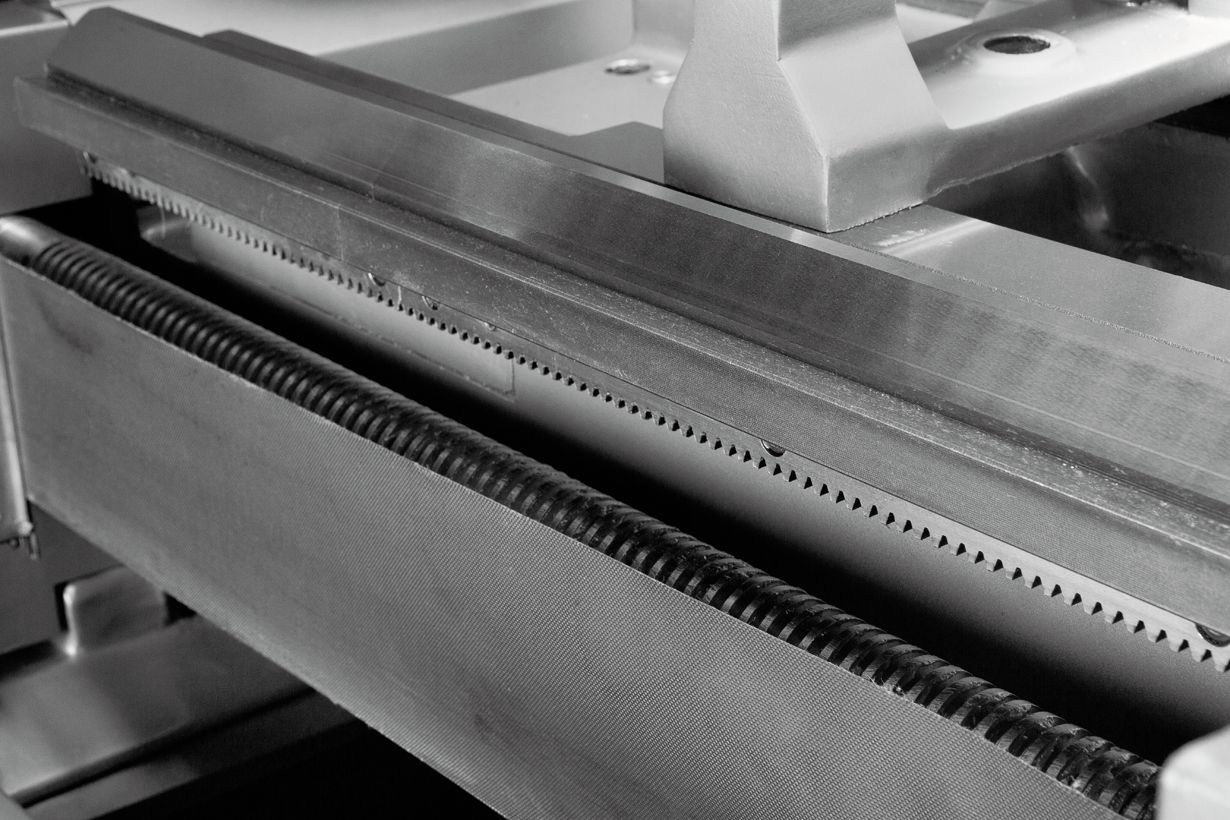

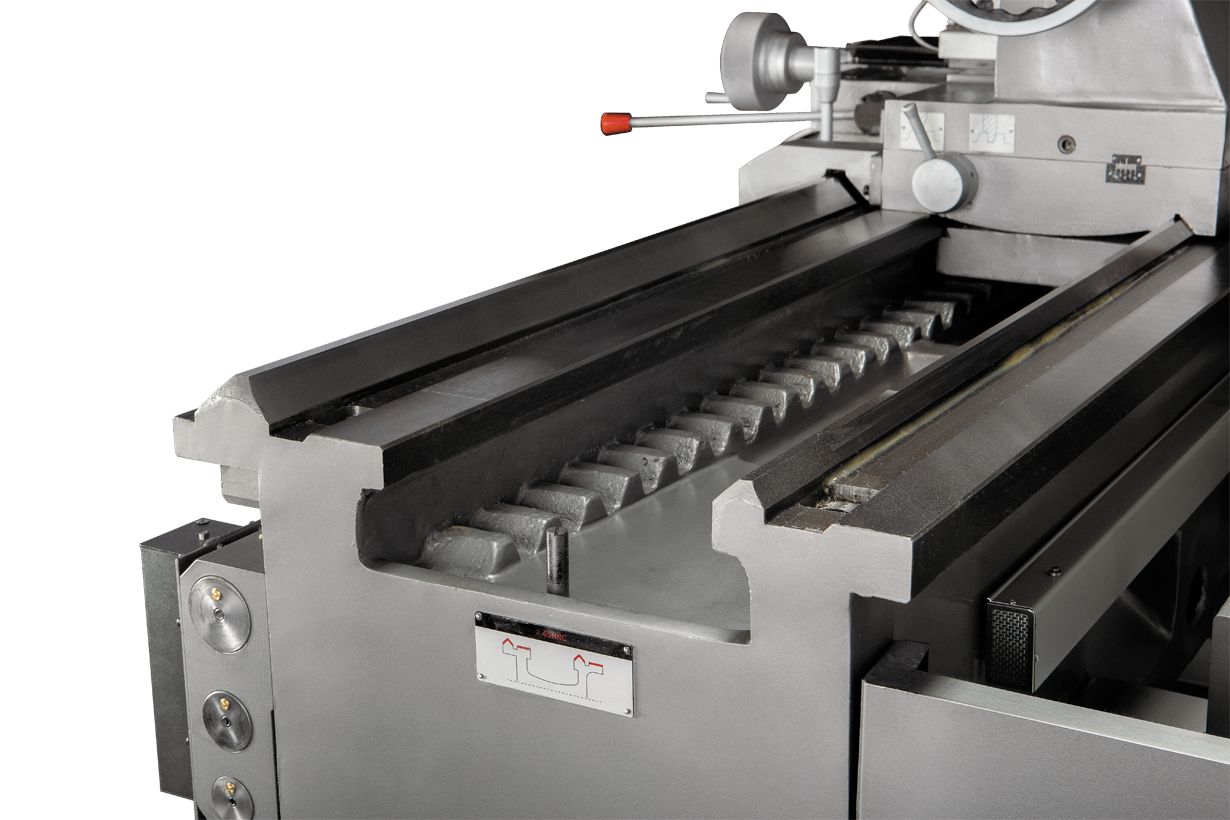

• Закаленные и отшлифованные направляющие станины
• Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
• Механизм привода шпинделя постоянно работает в масляной ванне
• Увеличенный диаметр проходного отверстия
• Диапазон частот вращения шпинделя от 7,5 до 1000 об/мин
• Наличие съемного мостика для увеличения диапазона обрабатываемых деталей

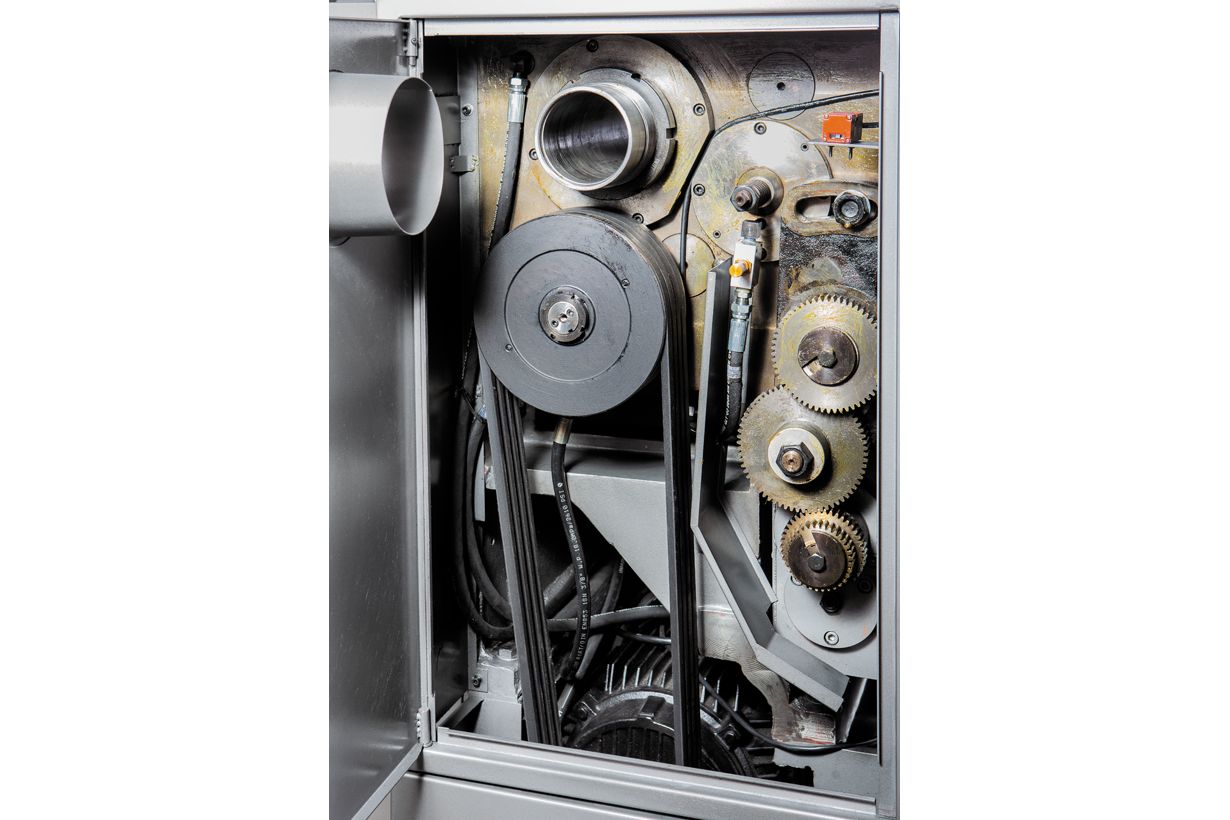

• Коробка передач позволяет нарезать резьбу без замены шестерен

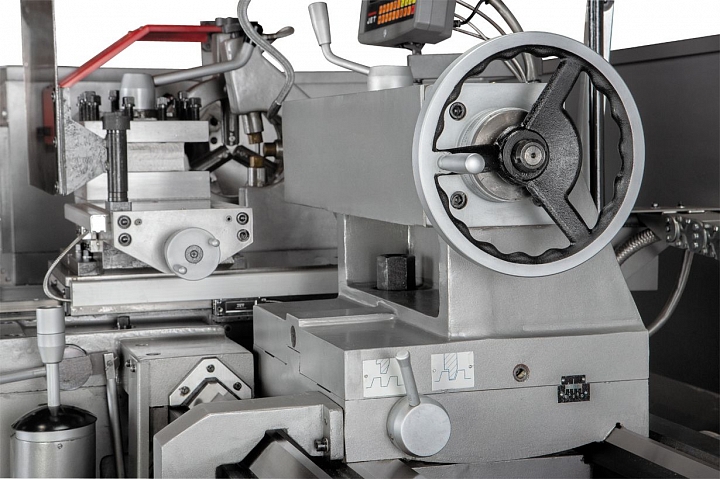

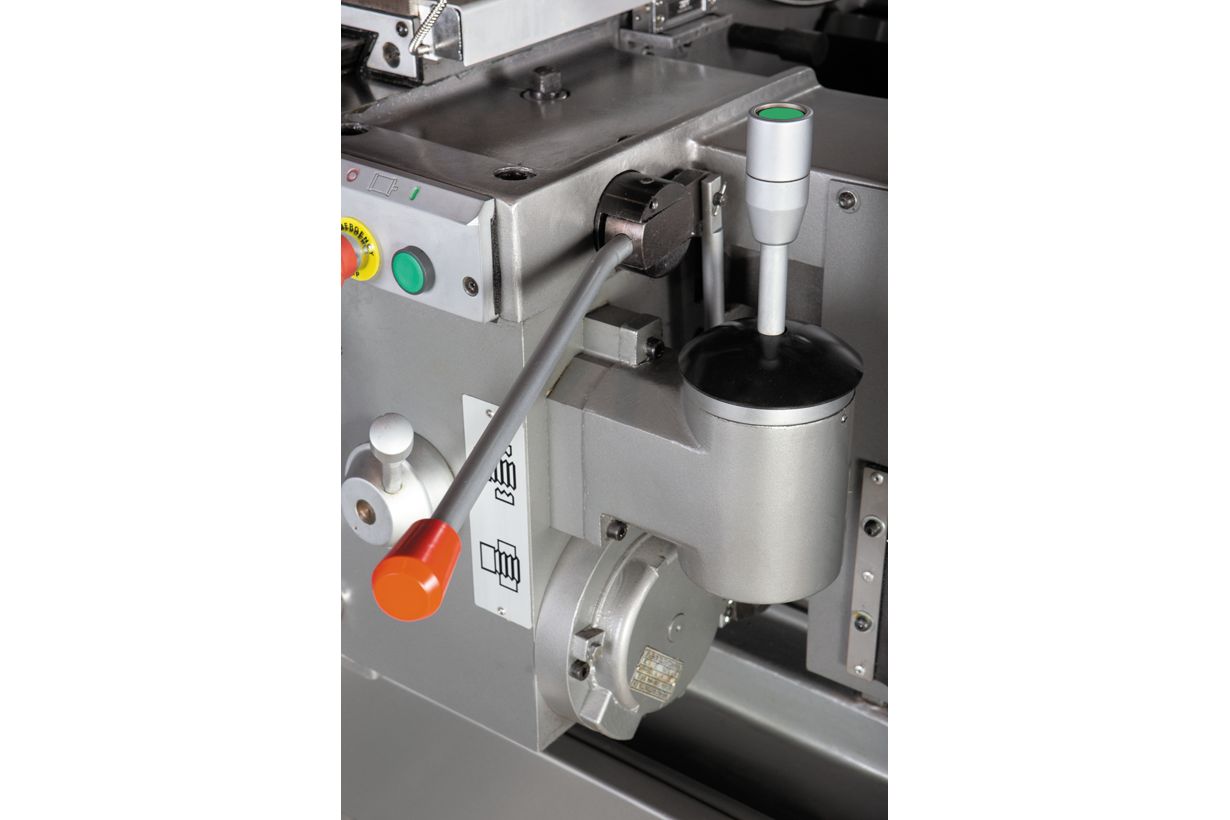

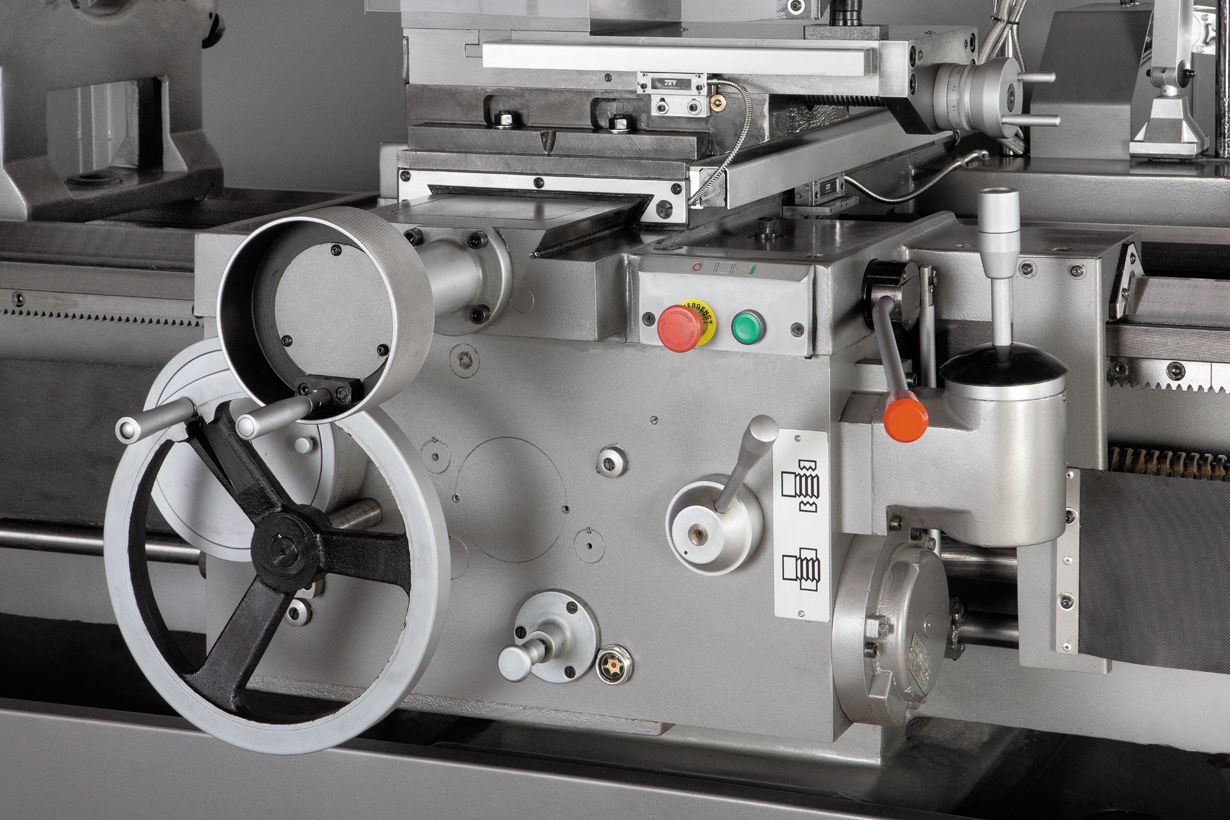

• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок

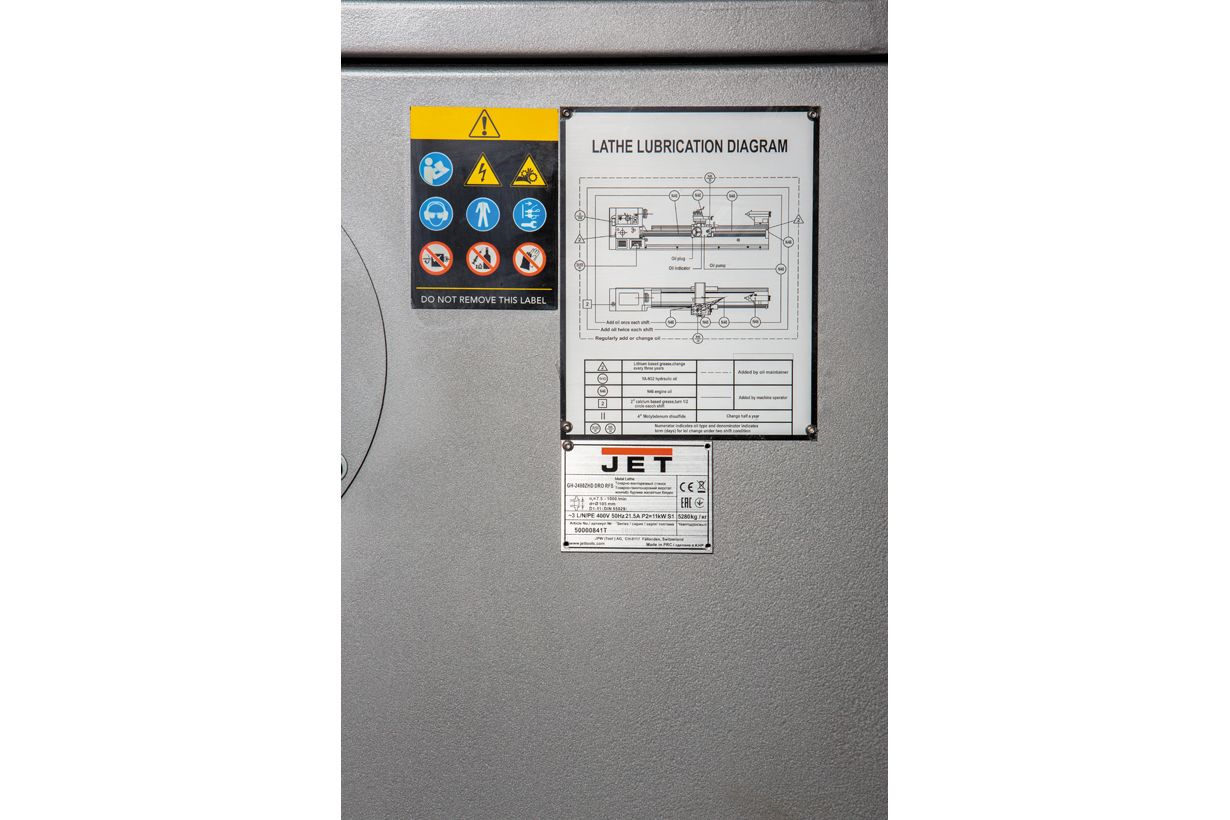

• Централизованная система подачи смазки продольного суппорта

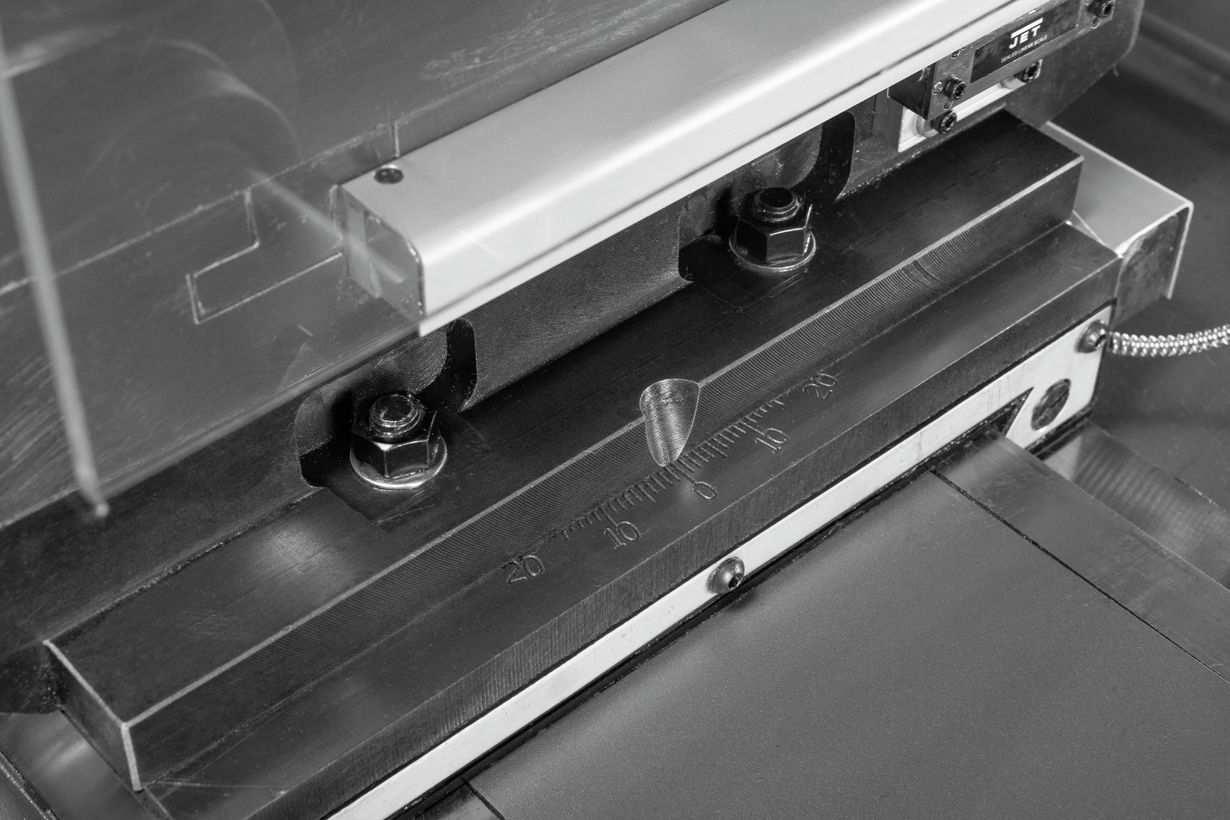

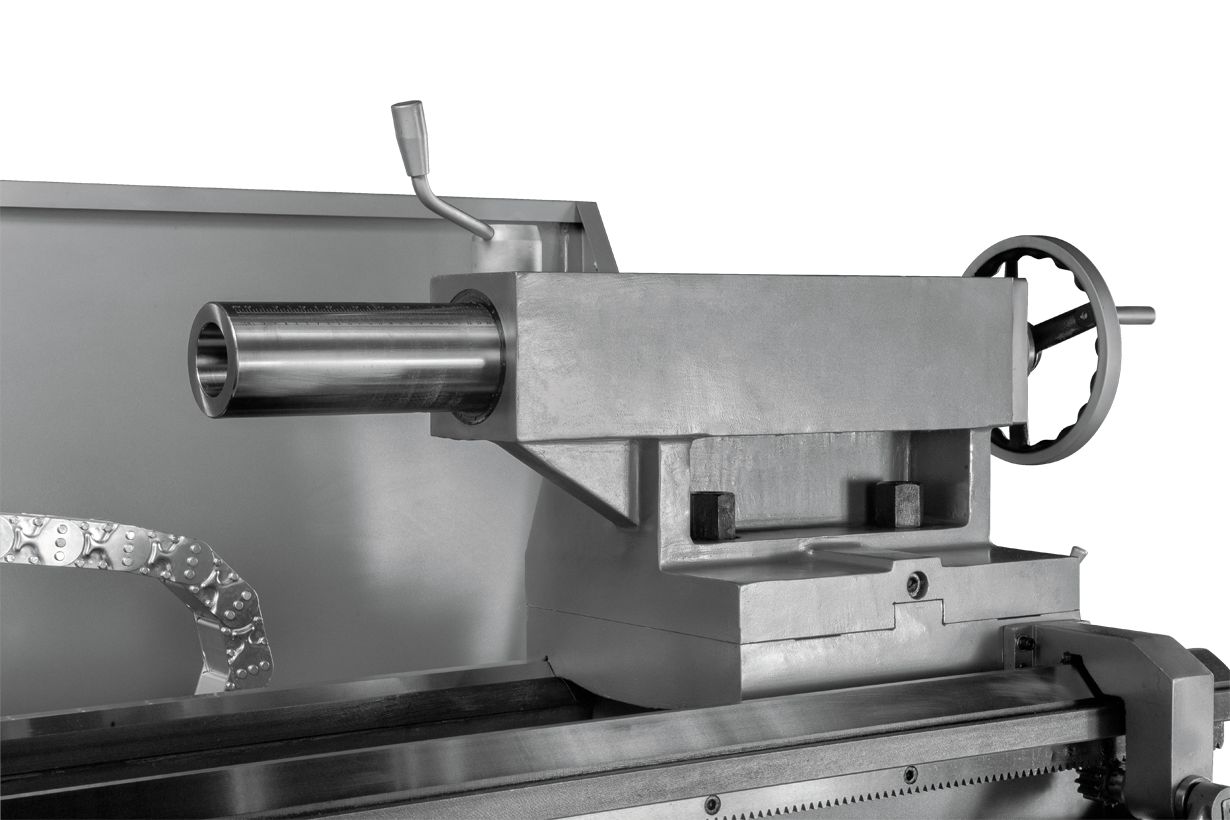

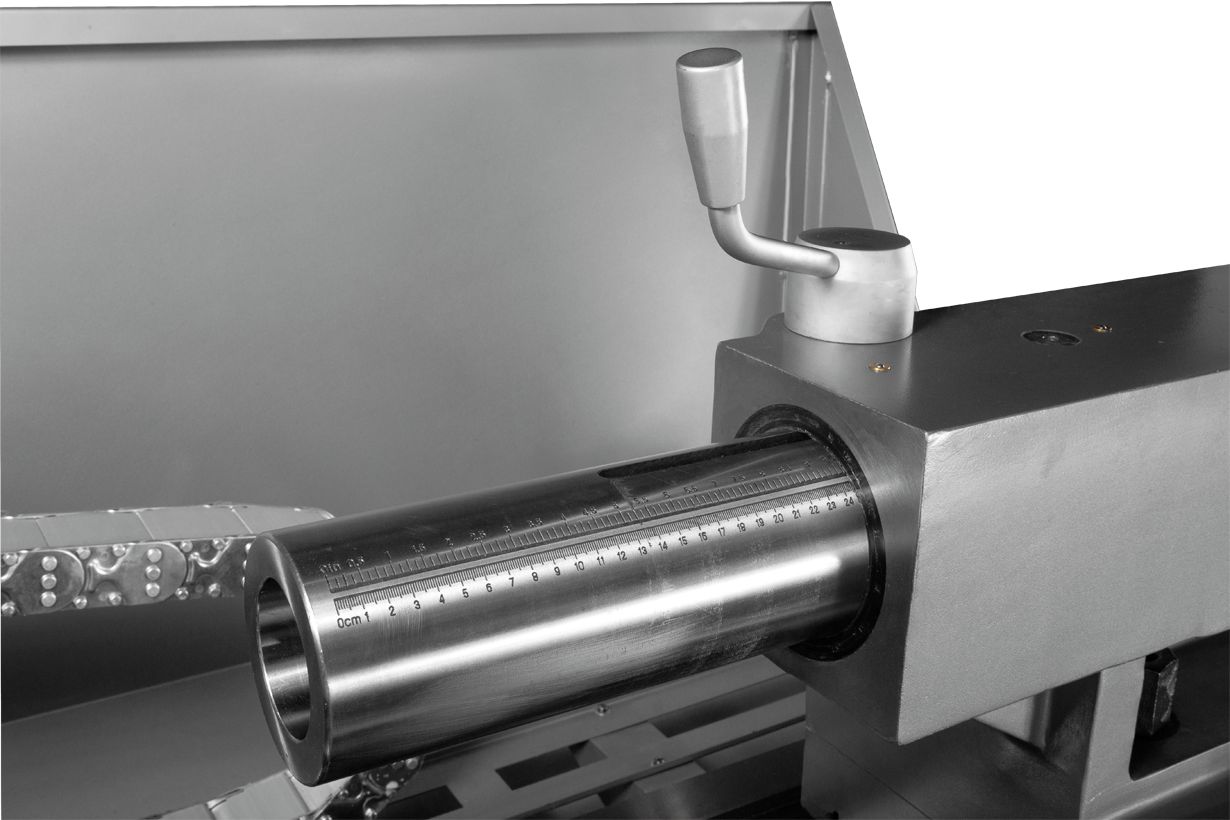

• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Пятипозиционный управляющий вал с кулачками
• Передняя бабка с механической муфтой
• Современный аналог 16К40, 1А64, ДИП-400 (1Д64)

Принадлежности:

• УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак

Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.

Комплектация

• 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками

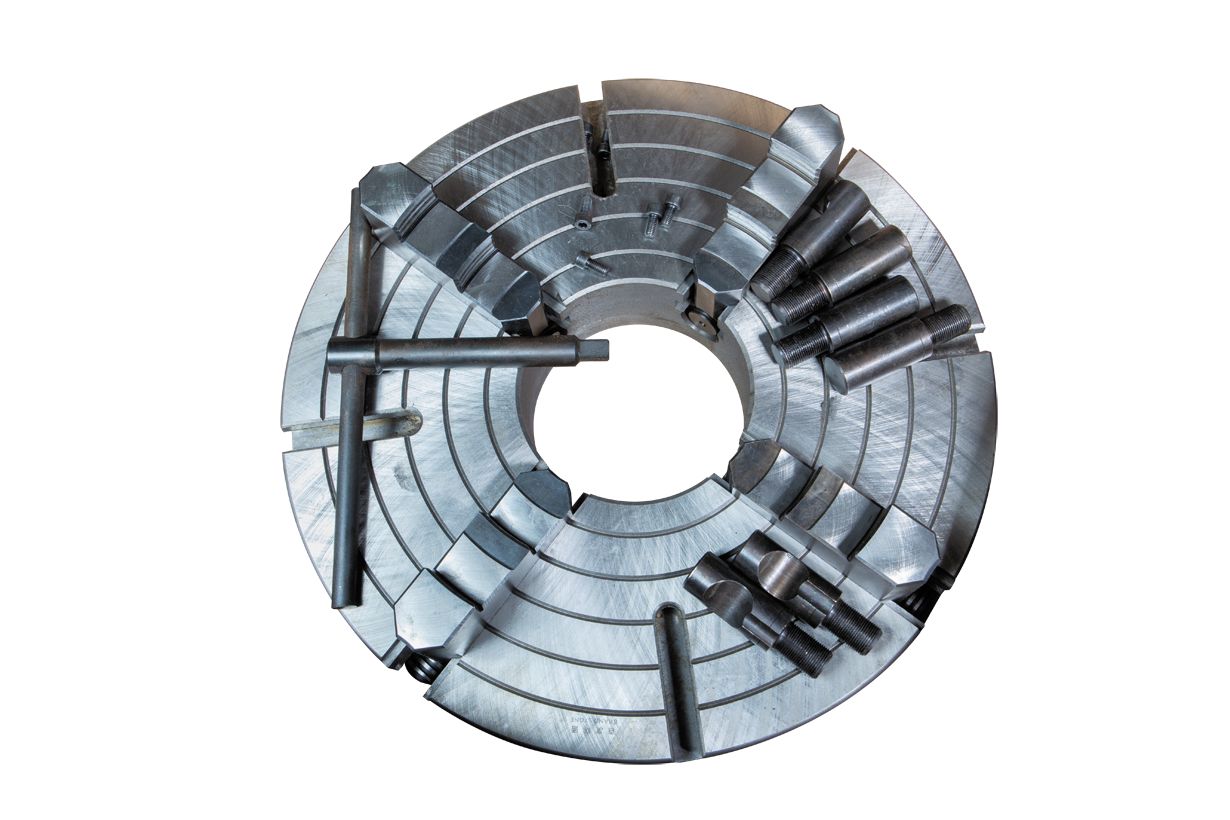

• 4-х кулачковый патрон Ø500 мм

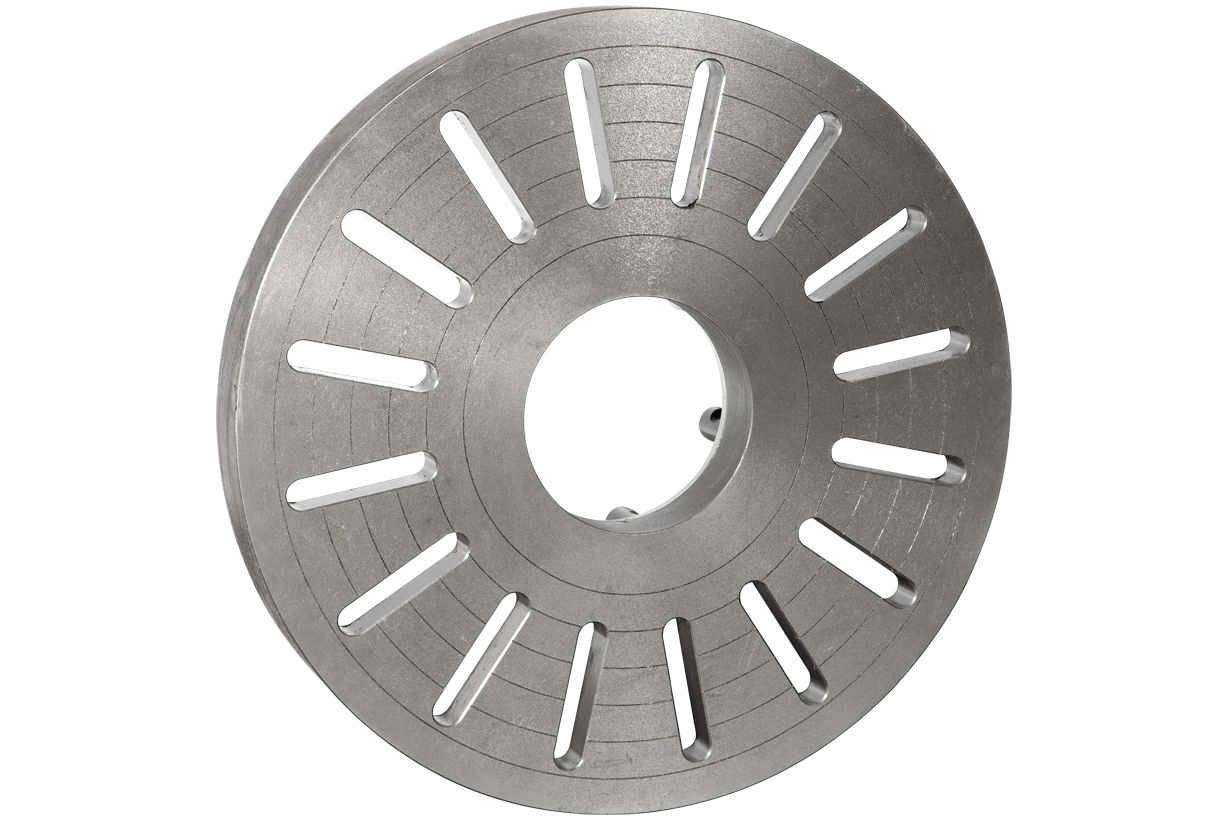

• Планшайба Ø625 мм

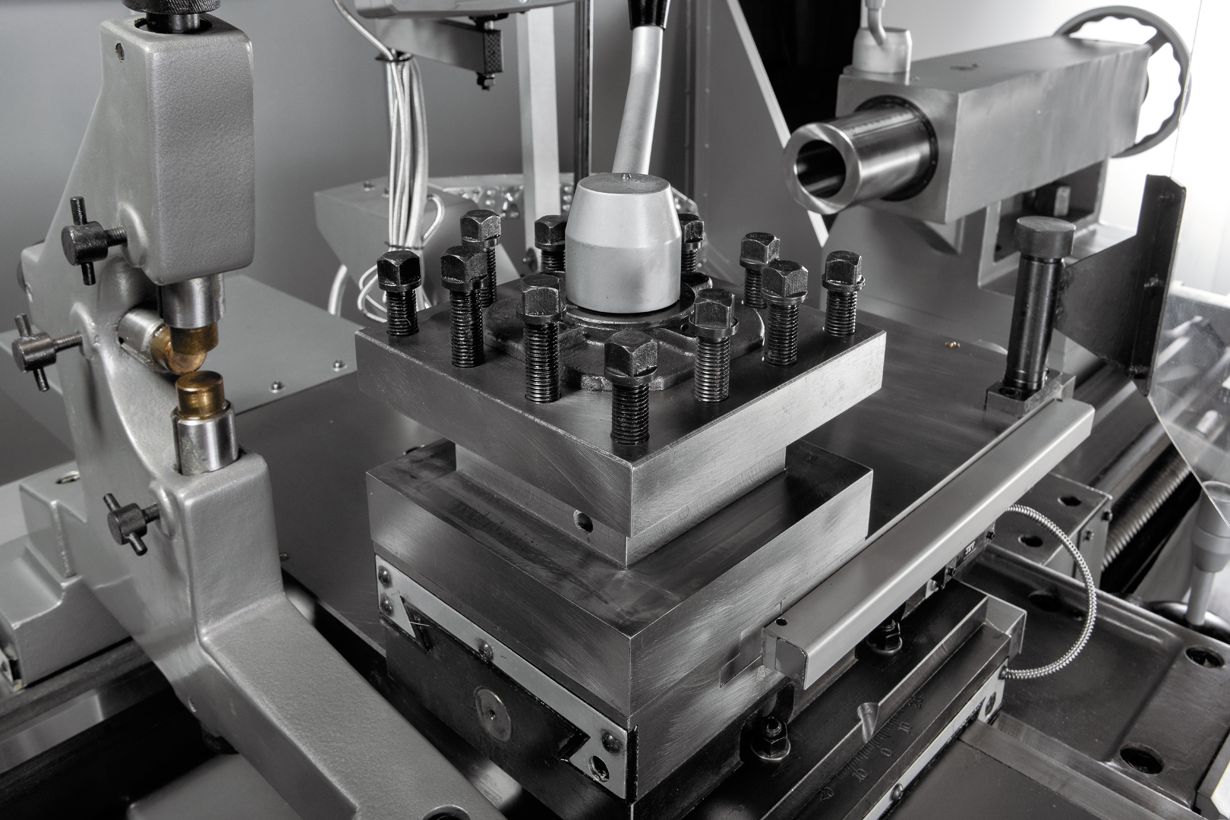

• 4-х позиционный резцедержатель с фиксатором
• Галогенная лампа местного освещения
• Система подвода СОЖ
• Ускоренное перемещение

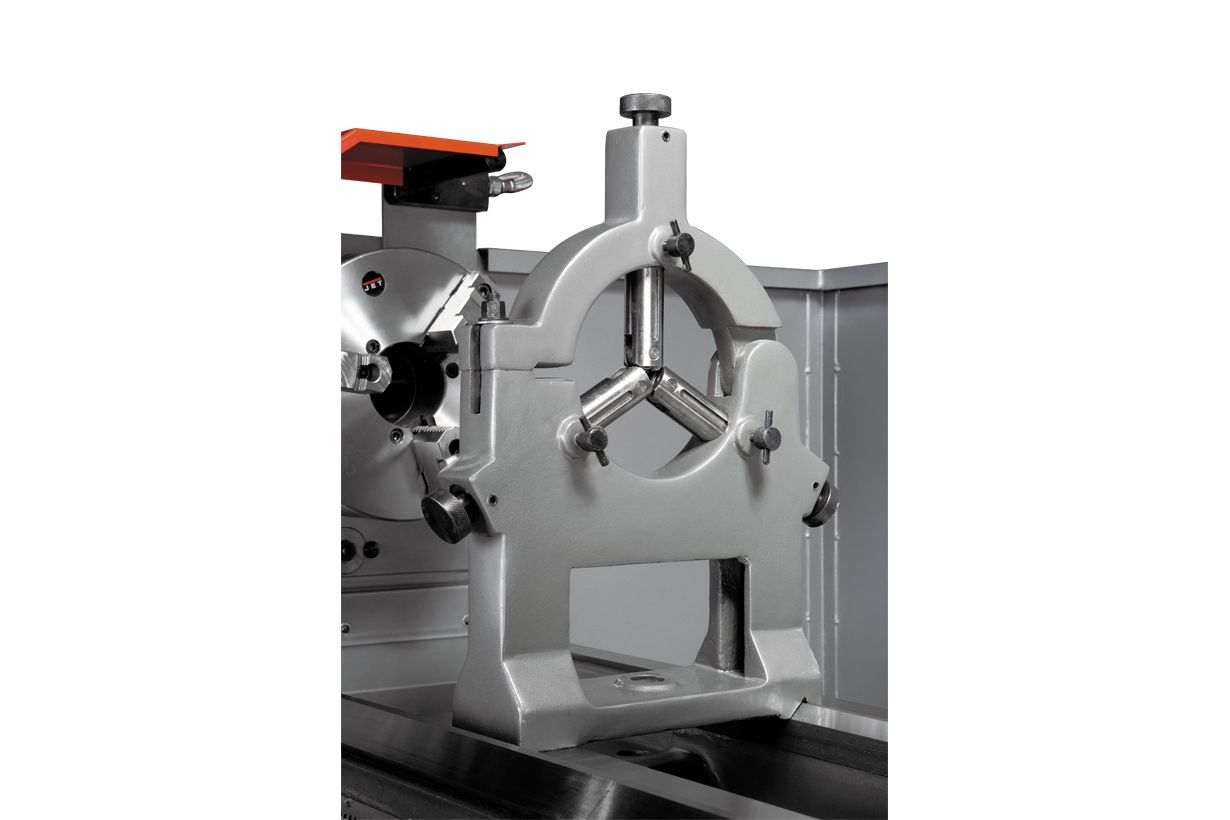

• Подвижный и неподвижный люнеты
• Ускоренное перемещение продольного суппорта
• Ускоренное перемещение поперечного суппорта
• Поддон для сбора стружки
• Задняя защитная стенка

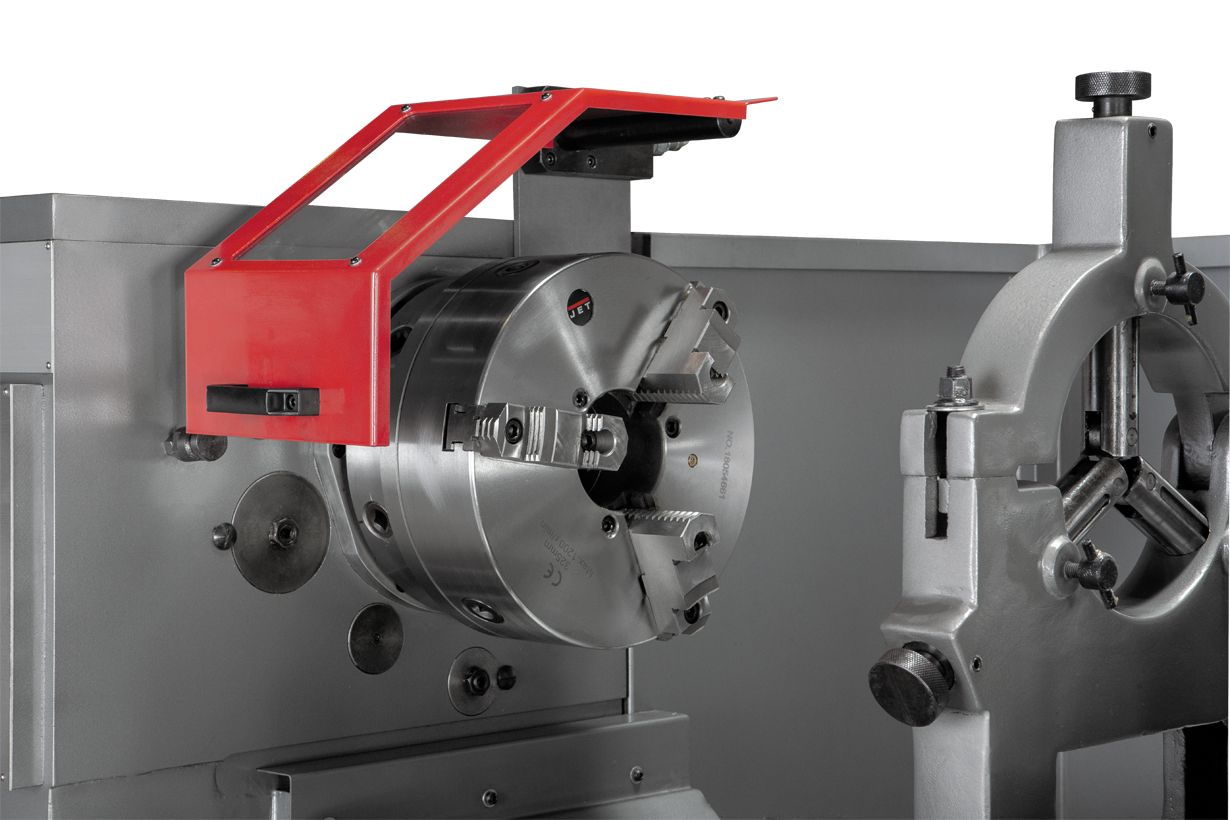

• Защитный экран патрона с концевым выключателем
• Защита резцедержателя
• Защита ходового винта
• Ключ для 3-х кулачкового патрона
• Ключ резцедержателя

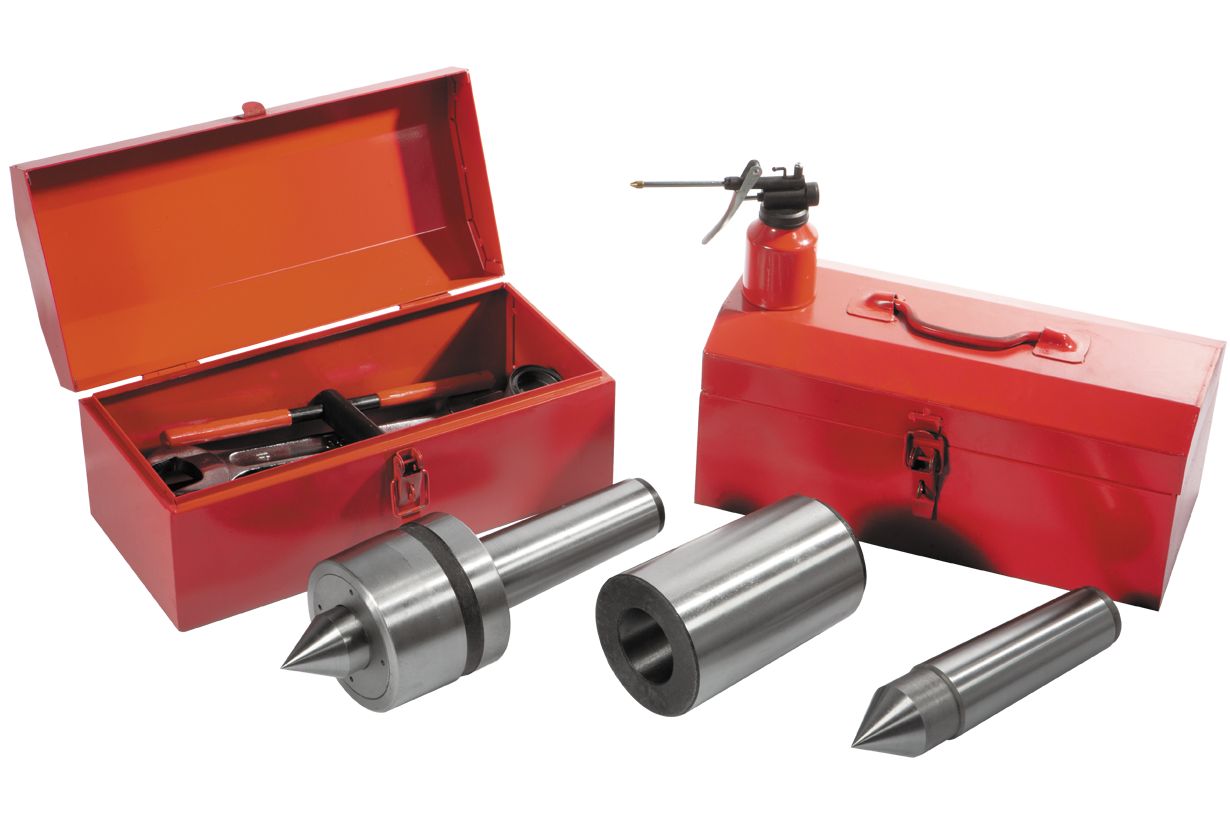

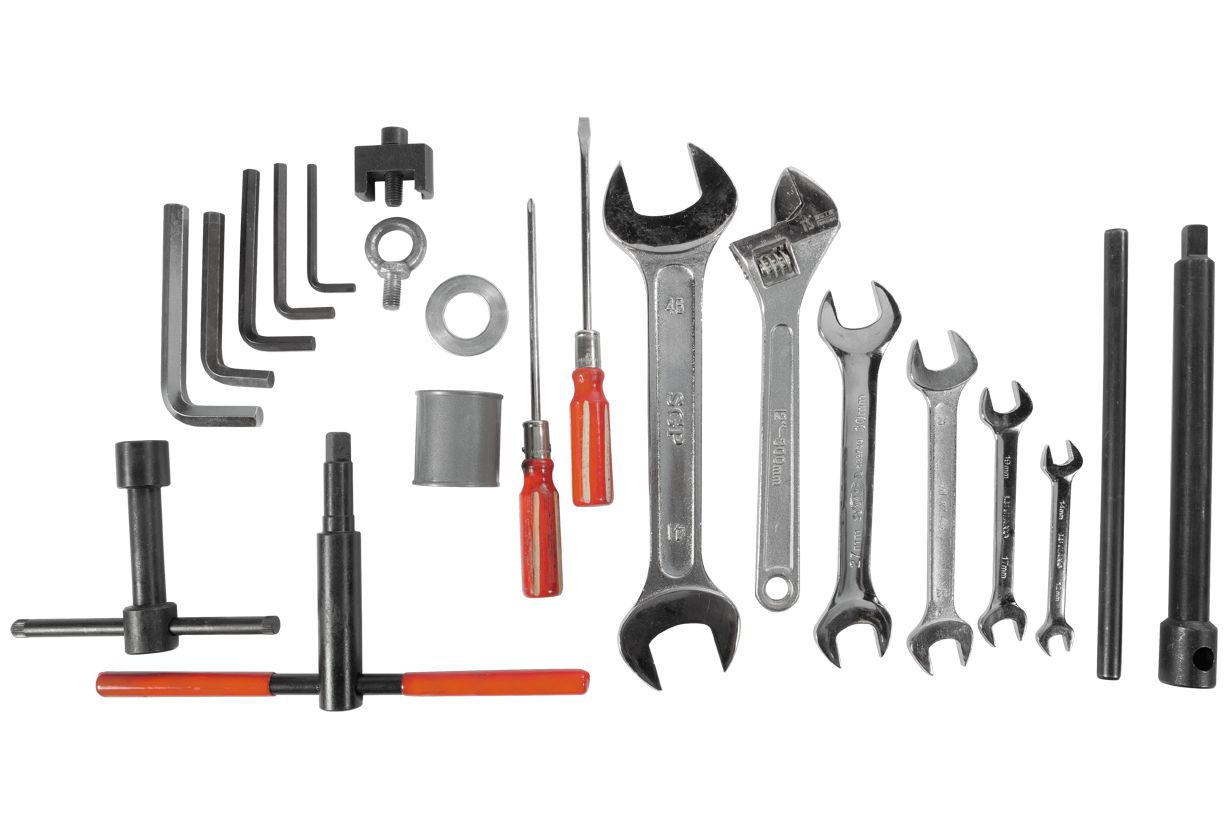

• Ящик с инструментом
• Руководство по эксплуатации
