JET JVM-836TS DRO Универсальный вертикально-фрезерный станок
Снят с производства
Артикул: 50000156T
Цена по запросу
Есть аналог
850 000 ₽
Артикул: 50000156T

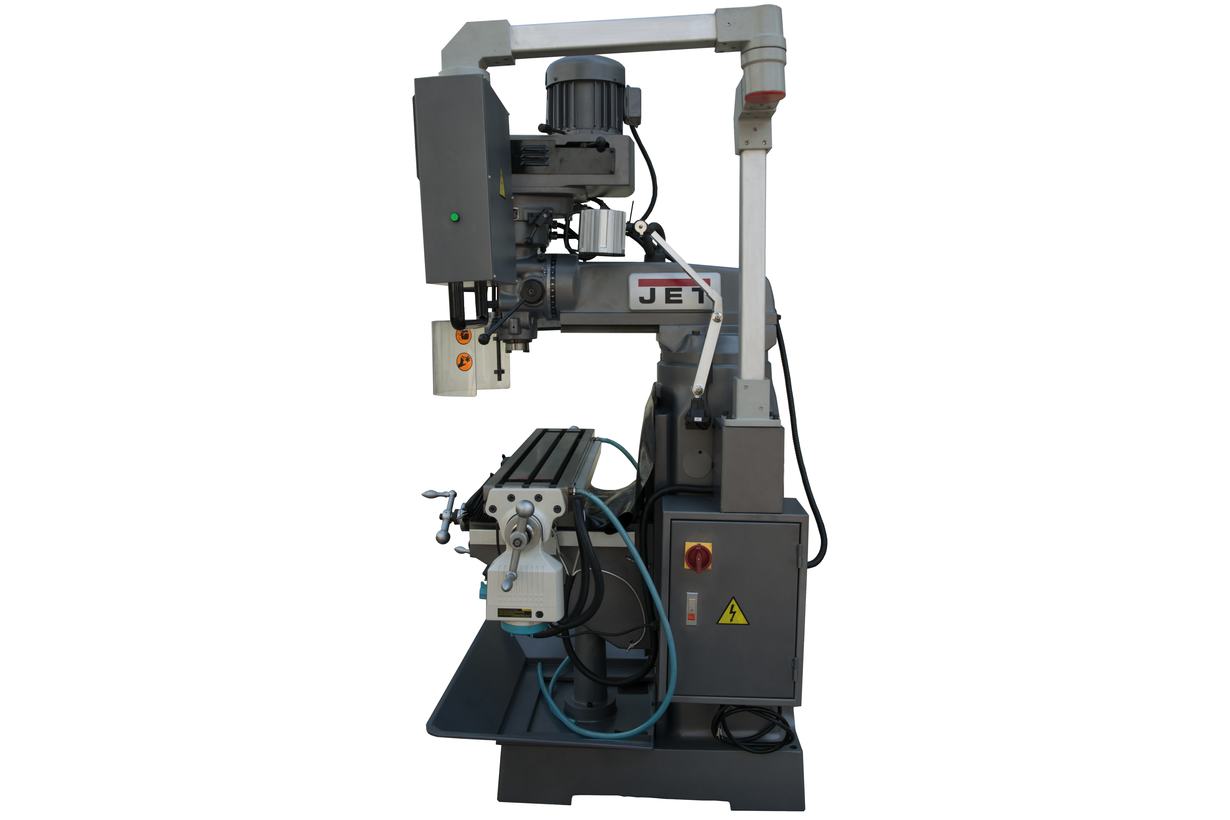

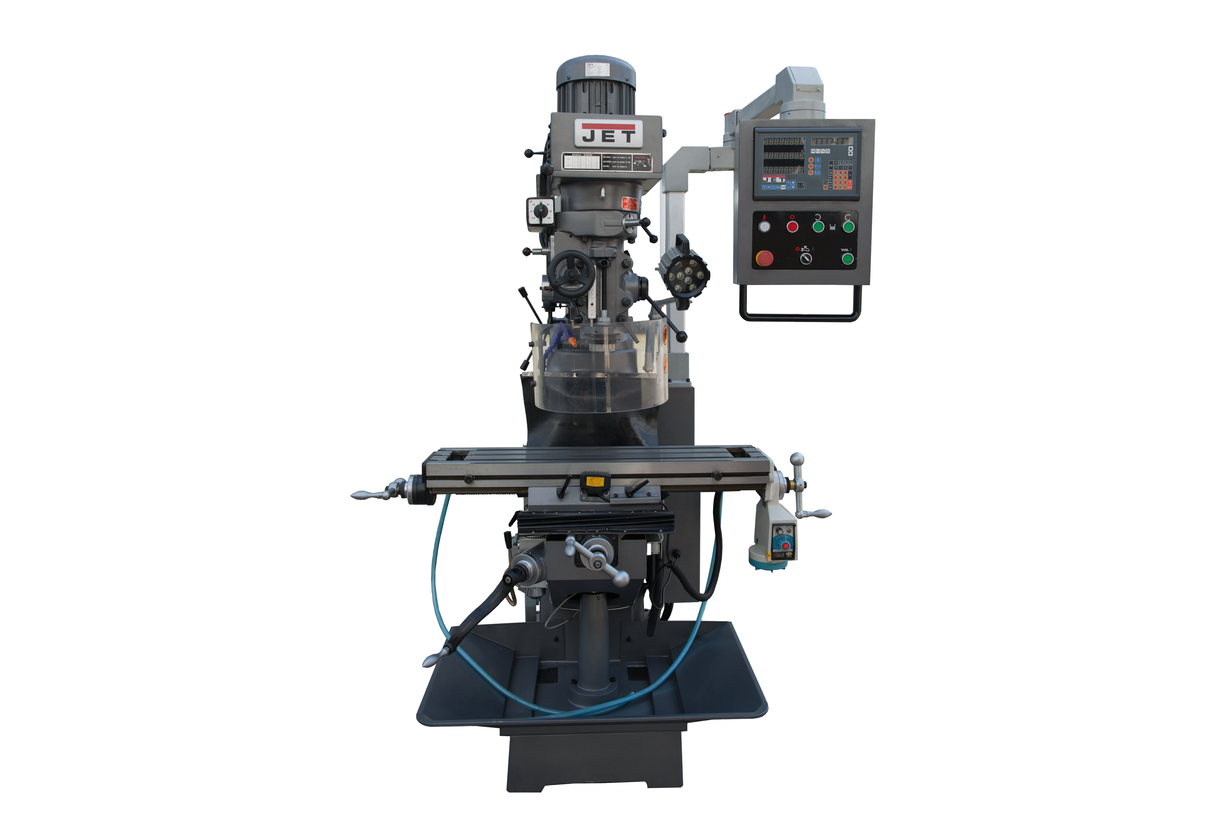

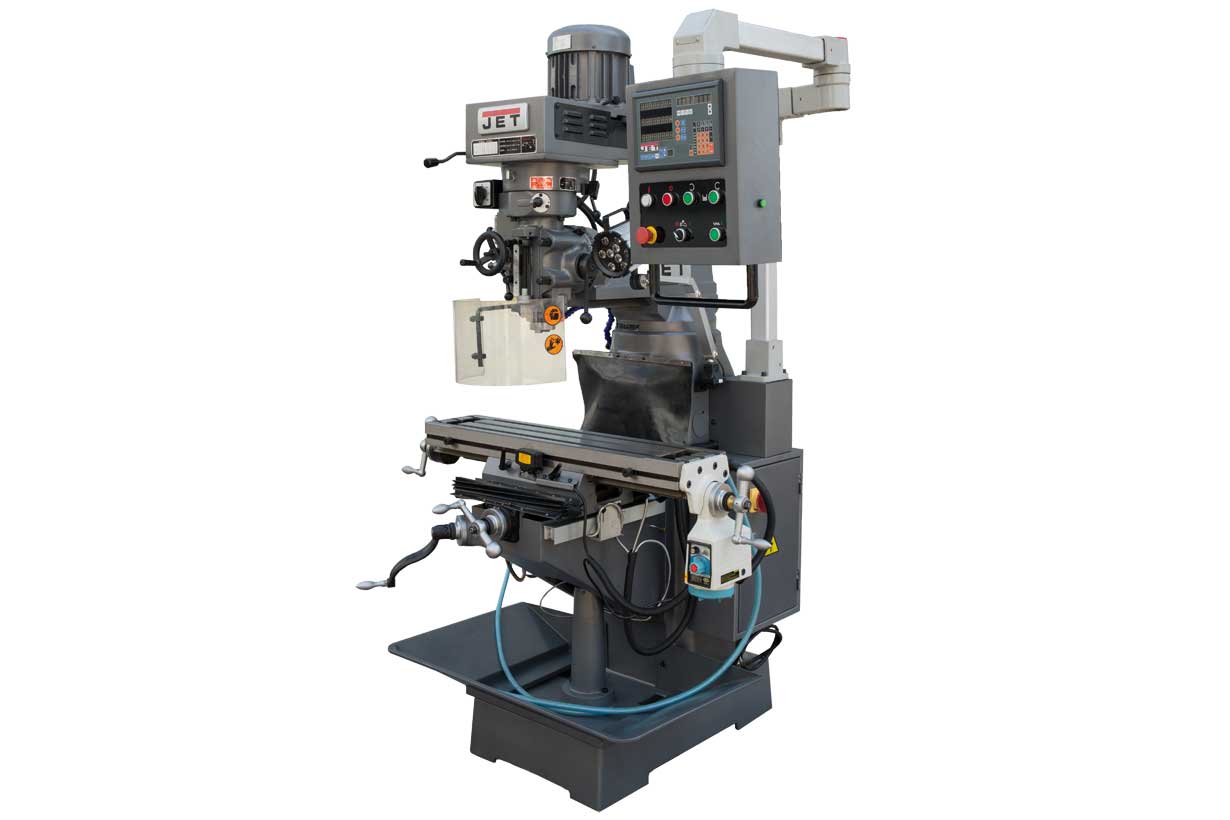

JET JVM-836TS DRO Универсальный вертикально-фрезерный станок
Описание
Оснастка:
- Упорные подшипники шпинделя гарантируют стабильность при фрезеровании

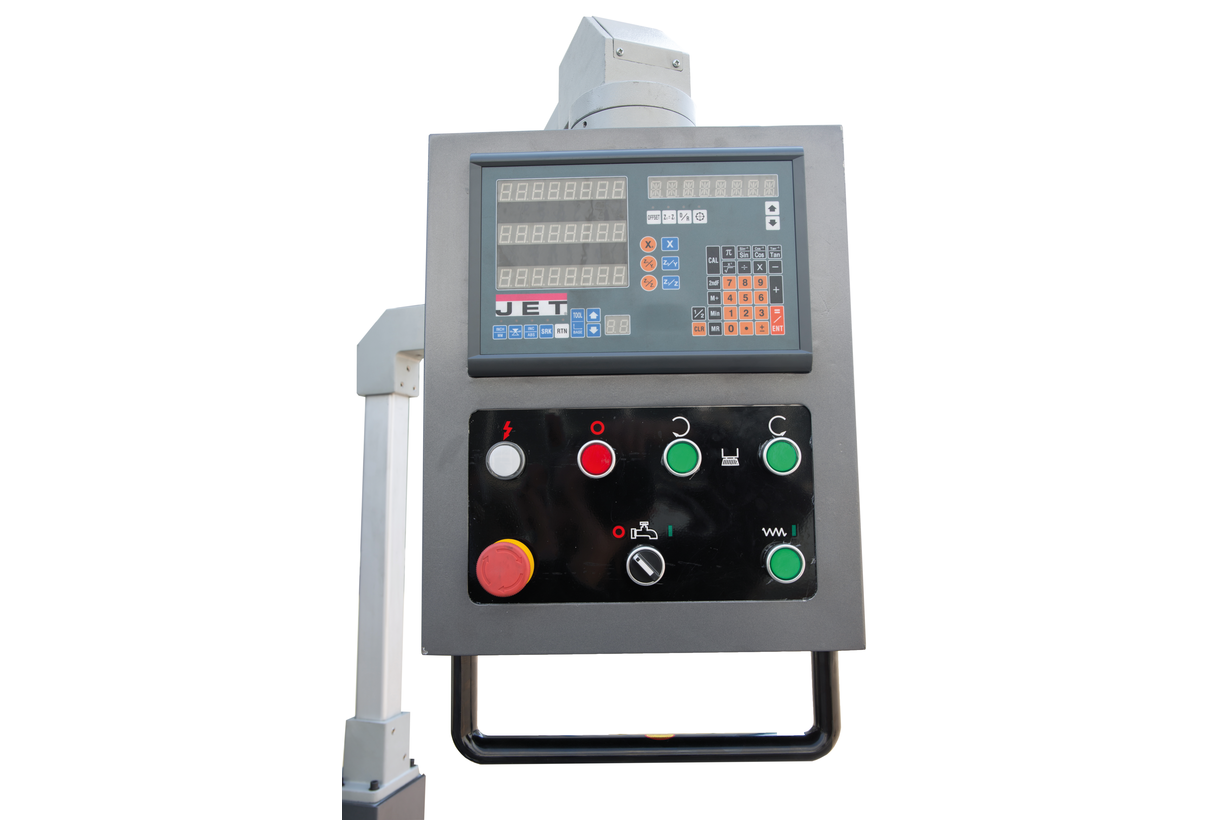

- УЦИ по трем осям
- Гарантированное биение конуса шпинделя 0,01 мм
- Наклон фрезерной головы влево/вправо и поворотно-сдвижная консоль позволяют расширить возможности станка
- Большой ход пиноли для сверления
- Централизованная система смазки фрезерного стола
- Правое и левое вращение шпинделя
- Шлифованные направляющие с регулируемыми клиновидными планками
- Механический тормоз шпинделя
- Встроенная система подвода СОЖ
JVM-836TSDRO - универсальный вертикально-фрезерный станок производства компании JET. Он предназначен для фрезерной обработки деталей из различных сортов стали, сплавов, черных, цветных металлов и других материалов. Станок найдет свое применение на небольших предприятиях, в мастерских, исследовательских институтах и т.д.
Основной конструктив JVM-836TS DRO изготавливается на Тайвани, мировом лидере производства обрабатывающего оборудования. Главное отличие данной модели от JVM-836TS - наличие Устройства цифровой индикации (цифровой линейки), что повышает точность, скорость и удобство работы. Станок рассчитан на подключение к сети 380 В и оснащается производительным электродвигателем с выходной мощностью 2,2 кВт (потребляемая мощность 4,2 кВт).
Частота вращения шпинделя может выбираться из диапазона 65 - 4550 об/мин. Максимальный диаметр фрезерования и сверления у данной модели составляет 20 мм с ручной подачей и 16 мм с автоматической. Автоподача предусмотрена только по оси Х. Максимальный диаметр торцевой резьбы - 100 мм, концевой 20 мм. Расстояние шпиндель-стол у JVM-836TS DRO - 50-356 мм, шпиндель-стойка - 133-400 мм, размер стола составляет 905 х 200 мм. Максимальный вес обрабатываемой детали - 250 кг.
Для удобства эксплуатации и расширения возможностей данной модели фрезерная головка имеет механизм поворота вправо/влево на 90 градусов. Также реализована возможность переключения правого и левого направления вращения, а также механический тормоз. Направляющие JVM-836TS DRO проходят фирменную закалку JET, шлифуются по самым передовым технологиям. В комплекте со станком поставляется система СОЖ.
Другие модели станков представлены в разделах «Вертикально-фрезерные станки» и «Фрезерные станки по металлу».
Характеристики
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 20 |
| Максимальный диаметр сверления с автоподачей, сталь, мм | 16 |
| Максимальный диаметр сверления чугун, мм | 20 |
| Максимальный диаметр торцевой фрезы, мм | 100 |
| Максимальный диаметр концевой фрезы, мм | 20 |
| Частота вращения вертикального шпинделя, об/мин | 66 - 4550 |
| Количество скоростей вертикального шпинделя, шт | 16 |
| Автоматическая подача пиноли, мм/об | 0,04/0,08/0,15 |
| Количество автоматических подач, шт | 3 |
| Ход пиноли шпинделя, мм | 127 |
| Диаметр пиноли, мм | 85,75 |
| Шомпол | M13 |
| Конус шпинделя | ISO-30 (DIN2080) |
| Диапазон поворота вертикальной головы (вправо/влево) | ±90° |
| Диапазон наклона вертикальной головы (вперед/назад) | ±45° |
| Расстояние от вертикального шпинделя до стола, мм | 50 - 356 |
| Расстояние шпиндель-стойка | 133 - 400 |
| Диапазон поворота хобота | ±90° |
| Размер стола по оси X и Y, мм | 905 х 200 |
| Ход стола по оси X и Y, мм | 640 x 240 |
| Ход стола по оси Z, мм | 355 |
| Максимальная нагрузка на стол, кг | 250 |
| Количество подач по оси X, шт. | плавно |
| Ширина Т-образного паза, мм | 16 |
| Расстояние между пазами, мм | 64 |
| Количество Т-образных пазов, шт | 3 |
| Мощность вертикального двигателя, кВт | 2,2 |
| Снят с производства | Y |
| Аналог в карточке товара | 50000900T |
| Длина, мм | 1400 |
| Ширина, мм | 1320 |
| Высота, мм | 1950 |
| Масса, кг | 730 |
| Длина в упаковке, см | 130 |
| Ширина в упаковке, см | 110 |
| Высота в упаковке, см | 220 |
| Масса в упаковке, кг | 850 |
Оснастка:
- Упорные подшипники шпинделя гарантируют стабильность при фрезеровании
- УЦИ по трем осям
- Гарантированное биение конуса шпинделя 0,01 мм
- Наклон фрезерной головы влево/вправо и поворотно-сдвижная консоль позволяют расширить возможности станка
- Большой ход пиноли для сверления
- Централизованная система смазки фрезерного стола
- Правое и левое вращение шпинделя
- Шлифованные направляющие с регулируемыми клиновидными планками
- Механический тормоз шпинделя
- Встроенная система подвода СОЖ
JVM-836TSDRO - универсальный вертикально-фрезерный станок производства компании JET. Он предназначен для фрезерной обработки деталей из различных сортов стали, сплавов, черных, цветных металлов и других материалов. Станок найдет свое применение на небольших предприятиях, в мастерских, исследовательских институтах и т.д.
Основной конструктив JVM-836TS DRO изготавливается на Тайвани, мировом лидере производства обрабатывающего оборудования. Главное отличие данной модели от JVM-836TS - наличие Устройства цифровой индикации (цифровой линейки), что повышает точность, скорость и удобство работы. Станок рассчитан на подключение к сети 380 В и оснащается производительным электродвигателем с выходной мощностью 2,2 кВт (потребляемая мощность 4,2 кВт).
Частота вращения шпинделя может выбираться из диапазона 65 - 4550 об/мин. Максимальный диаметр фрезерования и сверления у данной модели составляет 20 мм с ручной подачей и 16 мм с автоматической. Автоподача предусмотрена только по оси Х. Максимальный диаметр торцевой резьбы - 100 мм, концевой 20 мм. Расстояние шпиндель-стол у JVM-836TS DRO - 50-356 мм, шпиндель-стойка - 133-400 мм, размер стола составляет 905 х 200 мм. Максимальный вес обрабатываемой детали - 250 кг.
Для удобства эксплуатации и расширения возможностей данной модели фрезерная головка имеет механизм поворота вправо/влево на 90 градусов. Также реализована возможность переключения правого и левого направления вращения, а также механический тормоз. Направляющие JVM-836TS DRO проходят фирменную закалку JET, шлифуются по самым передовым технологиям. В комплекте со станком поставляется система СОЖ.
Другие модели станков представлены в разделах «Вертикально-фрезерные станки» и «Фрезерные станки по металлу».
Комплектация
- Зажимная тяга М12
- Регулируемый упор глубины сверления
- Защитный экран с концевым выключателем
- Автоматическая подача стола по оси Х
- Централизованная система смазки стола
- Система подвода СОЖ
- Поддон для сбора стружки
Инструкции
Отзывы

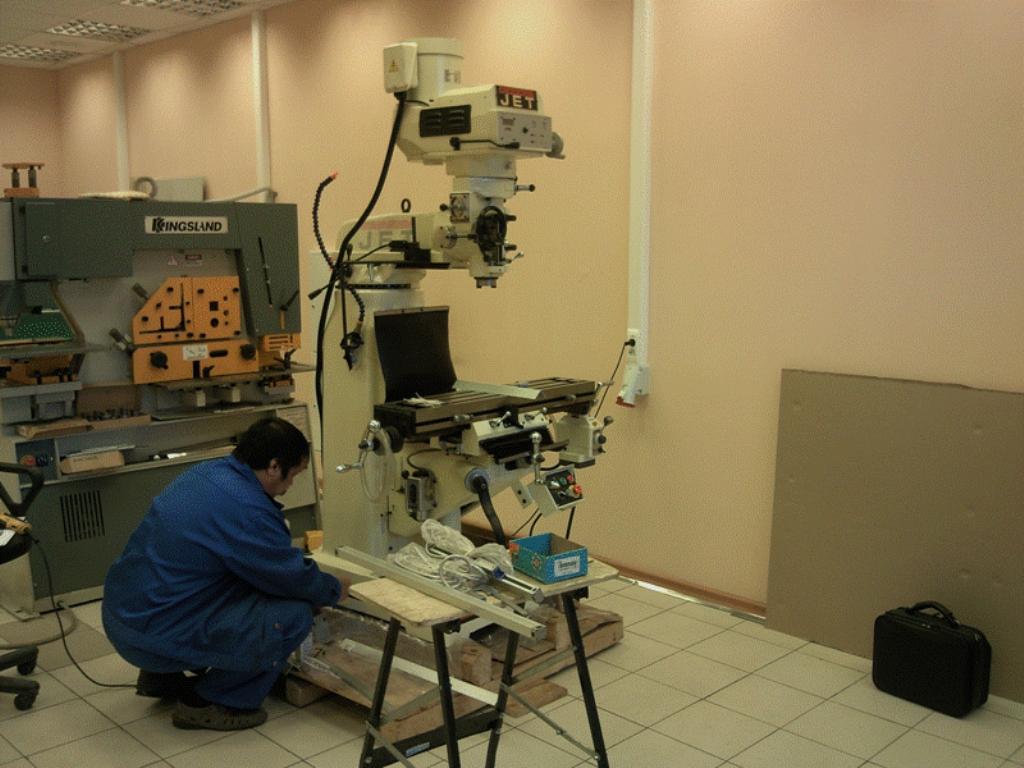

Фотография станка JET JVM-836TS DRO - город Екатеринбург
14 июля 2017
