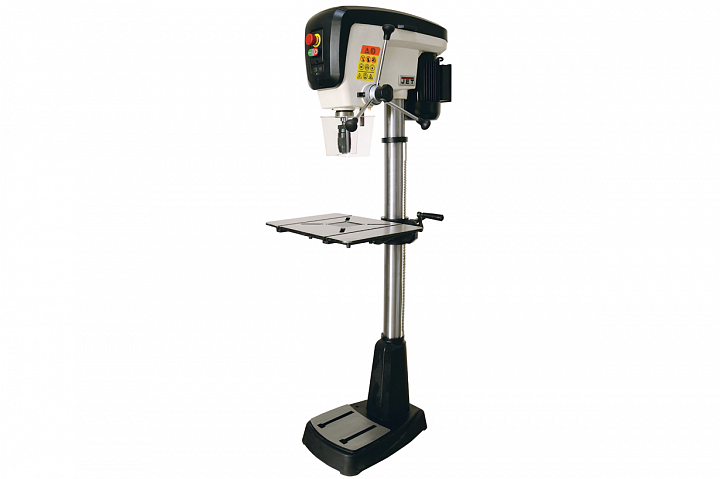

JET JDP-17 Сверлильный станок 400 В
Описание
ОСОБЕННОСТИ:
- Регулируемый ограничитель глубины сверления
- Контроль глубины сверления по лимбу
- Лазерный указатель оси сверления
- LED-подсветка рабочей области
- 16-ступенчатая регулировка скорости вращения шпинделя переустановкой ремней
- Рабочий стол из чугунного литья
- Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
- Регулировка наклона рабочего стола на угол до 90°
- Поворотный рабочий стол
- Два Т-образных паза в столе
- Сменная вставка в центре стола с регулировкой высоты
Jet JDP-17 — сверлильный станок по дереву для профессиональной работы в столярных мастерских. Специализация проявляется в особенностях конструкции, облегчающих крепление крупногабаритных, но лёгких заготовок, в увеличенном ходе пиноли шпинделя и в ряде других деталей. Иными словами, несмотря на адаптацию, станок остается универсальным и может сверлить металл, пластик и другие материалы.
Рабочий стол из чугуна имеет сравнительно большие размеры, в его поверхности есть стандартные Т-образные пазы для тисков и набор прорезей для струбцин. В центральной части квадратное отверстие, закрываемое сменной вставкой из мягкого материала (штатно из ДСП). Положение стола регулируется по высоте привычным образом, механизм зубчато-реечный; наклон возможен в любую сторону на произвольный угол, в том числе и на 90° – это необходимо для фиксации длинных заготовок в вертикальном положении.
Штатно установлен 16-миллиметровый быстрозажимной патрон с ключом, если потребуется, его несложно заменить каким-нибудь другим, конус шпинделя МК-2 это позволяет. Подача пиноли производится за один оборот штурвала на полный ход – это внушительный 127 мм или 5 дюймов в «родной» системе измерения. Отсчет глубины ведут по лимбу на кольцевой муфте, её поворотом можно задать ограничение хода – такой вариант исполнения чуть менее точный, чем винтовой на металлообрабатывающих станках, но гораздо более удобный при перенастройке в широких диапазонах значений.
Скорость вращения патрона меняют переустановкой ремней (их два); один из них оборудован роликом-натяжителем с пластмассовой гайкой-фиксатором барашкового типа, что позволяет переставлять ремень без использования инструмента, в считанные секунды и не запачкав рук смазкой.
Характеристики
| Потребляемая (выходная) мощность двигателя, кВт | 1,0 (0,55) |
| Напряжение, В | 400 |
| Ход пиноли шпинделя, мм | 127 |
| Вылет шпинделя, мм | 215 |
| Расстояние шпиндель-стол, мм | 763 |
| Снят с производства | Y |
| Аналог в карточке товара | JT1-134 |
| Частота вращения шпинделя на холостом ходу, об/мин | 180-2900 |
| Размеры рабочего стола (ДхШ), мм | 356х483 мм |
| Угол наклона рабочего стола | 0-90º |
| Максимальный диаметр зажима для сверл, мм | 16 |
| Конус шпинделя/ посадка патрона | МК2/ В16 |
| Расстояние шпиндель основание, мм | 1194 |
| Страна производителя | Тайвань |
| Длина, мм | 723 |
| Ширина, мм | 483 |
| Высота, мм | 1679 |
| Масса, кг | 86 |
| Длина в упаковке, см | 62 |
| Ширина в упаковке, см | 45 |
| Высота в упаковке, см | 14,53 |
| Масса в упаковке, кг | 103,5 |
ОСОБЕННОСТИ:
- Регулируемый ограничитель глубины сверления
- Контроль глубины сверления по лимбу
- Лазерный указатель оси сверления
- LED-подсветка рабочей области
- 16-ступенчатая регулировка скорости вращения шпинделя переустановкой ремней
- Рабочий стол из чугунного литья
- Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
- Регулировка наклона рабочего стола на угол до 90°
- Поворотный рабочий стол
- Два Т-образных паза в столе
- Сменная вставка в центре стола с регулировкой высоты
Jet JDP-17 — сверлильный станок по дереву для профессиональной работы в столярных мастерских. Специализация проявляется в особенностях конструкции, облегчающих крепление крупногабаритных, но лёгких заготовок, в увеличенном ходе пиноли шпинделя и в ряде других деталей. Иными словами, несмотря на адаптацию, станок остается универсальным и может сверлить металл, пластик и другие материалы.
Рабочий стол из чугуна имеет сравнительно большие размеры, в его поверхности есть стандартные Т-образные пазы для тисков и набор прорезей для струбцин. В центральной части квадратное отверстие, закрываемое сменной вставкой из мягкого материала (штатно из ДСП). Положение стола регулируется по высоте привычным образом, механизм зубчато-реечный; наклон возможен в любую сторону на произвольный угол, в том числе и на 90° – это необходимо для фиксации длинных заготовок в вертикальном положении.
Штатно установлен 16-миллиметровый быстрозажимной патрон с ключом, если потребуется, его несложно заменить каким-нибудь другим, конус шпинделя МК-2 это позволяет. Подача пиноли производится за один оборот штурвала на полный ход – это внушительный 127 мм или 5 дюймов в «родной» системе измерения. Отсчет глубины ведут по лимбу на кольцевой муфте, её поворотом можно задать ограничение хода – такой вариант исполнения чуть менее точный, чем винтовой на металлообрабатывающих станках, но гораздо более удобный при перенастройке в широких диапазонах значений.
Скорость вращения патрона меняют переустановкой ремней (их два); один из них оборудован роликом-натяжителем с пластмассовой гайкой-фиксатором барашкового типа, что позволяет переставлять ремень без использования инструмента, в считанные секунды и не запачкав рук смазкой.
Комплектация
- Сверлильный патрон 16 мм с оправкой
