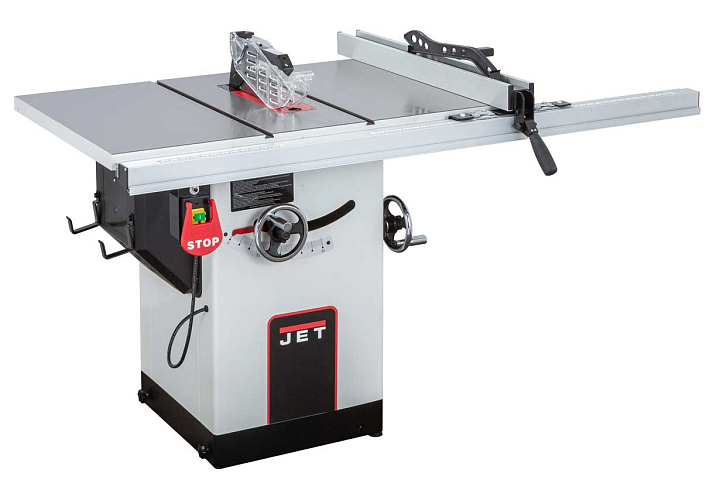

JET JPS-10CS-M Циркулярная пила 230 В
Описание
Особенности:- Система отключения при перегрузке
- Возможность установки пазовального диска Dado
- Механизм блокировки вала для облегчения замены пильного диска
- Пильный модуль из чугунного литья
- Регулировка положения расклинивающего ножа
- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из чугунного литья
- Съемный расширитель рабочего стола из чугунного литья
- Регулируемый параллельный упор с эксцентриковым зажимом
- Подвижный угловой упор с направляющей вдоль Т-образного паза
- 2 колеса для облегчения транспортировки
JPS-10CS-M (230 В) - профессиональная циркулярная пила с диском 254 мм и чугунным рабочим столом. Модель представляет собой улучшенную модификацию хорошо известной JPS-10TSL и имеет ряд важных конструктивных особенностей.
Предусмотрена установка пазовальных дисков Dado с посадкой 5/8 дюйма. Никакого переоборудования при этом не требуется: съемный вкладыш фиксируется отпираемым вручную замком, расклинивающий нож снимается, ставится и регулируется с верхней стороны стола так же, без использования вспомогательного инструмента. Есть кнопка блокировки вала, расположенная под вставкой. Посадка оснастки стала более надежной: на шпинделе сделаны лыски, а на фланце ответный профиль, что препятствует проворачиванию под нагрузкой и самозатягиванию гайки с чрезмерным усилием.
Параллельный упор с эксцентриковой фиксацией на алюминиевом профиле. Для углового упора в столе сделаны Т-образные пазы слева и справа от диска. Сам он имеет мощный направляющий профиль с расклинивающими винтами, позволяющими выбирать зазор для изменения плотности посадки в пазу.
Привод диска от двигателя производится одноступенчатой передачей сравнительно небольшим по длине ремнем. Пильный модуль, сделанный из чугуна, перемещается при регулировке высоты распила вместе с двигателем, как одно целое. Снизу диска на модуле установлен пылесборный кожух, подключенный гибким шлангом к присоединительному патрубку системы аспирации. Внешний штуцер 100 мм на корпусе совмещает отвод опилок от диска и из внутренней полости кабинета.
Для облегчения перемещений по мастерской предусмотрены два колеса с фиксацией. Это позволяет, не прикладывая больших физических усилий, приподнять станок за направляющие и перекатить на нужное место.
Внешний дизайн хорошо проработан: для всех часто используемых принадлежностей (параллельный и угловой упоры, защитный кожух, расклинивающий нож, ключ для фланца) предусмотрены кронштейны.
Характеристики
| Напряжение, В | 230 |
| Потребляемая (выходная) мощность, кВт | 2,0 (1,5) кВт |
| Частота вращения пильного диска на холостом ходу, об/мин | 4000 об/мин |
| Внешний (посадочный) диаметр пильного диска, мм | 254 (30) мм |
| Внешний (посадочный) диаметр диска Dado, мм | 200 (15,88) мм |
| Угол наклона пильного диска | 0-45° |
| Максимальная глубина пропила под углом 0° и 45°, мм | 80 и 54 мм |
| Размеры рабочего стола (ДхШ), мм | 685х508 мм |
| Расширение рабочего стола слева (ДхШ), мм | 685х305 мм |
| Расширение рабочего стола справа (ДхШ), мм | 685х305 мм |
| Максимальная ширина заготовки при пилении с параллельным упором слева, мм | 305 мм |
| Максимальная ширина заготовки при пилении с параллельным упором | 915 мм |
| Диаметр вытяжного штуцера, мм | 100 мм |
| Снят с производства | Y |
| Длина, мм | 1700 |
| Ширина, мм | 985 |
| Высота, мм | 975 |
| Масса, кг | 127 |
| Длина в упаковке, см | 103 |
| Ширина в упаковке, см | 76 |
| Высота в упаковке, см | 109 |
| Масса в упаковке, кг | 153 |
- Система отключения при перегрузке
- Возможность установки пазовального диска Dado
- Механизм блокировки вала для облегчения замены пильного диска
- Пильный модуль из чугунного литья
- Регулировка положения расклинивающего ножа
- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из чугунного литья
- Съемный расширитель рабочего стола из чугунного литья
- Регулируемый параллельный упор с эксцентриковым зажимом
- Подвижный угловой упор с направляющей вдоль Т-образного паза
- 2 колеса для облегчения транспортировки
JPS-10CS-M (230 В) - профессиональная циркулярная пила с диском 254 мм и чугунным рабочим столом. Модель представляет собой улучшенную модификацию хорошо известной JPS-10TSL и имеет ряд важных конструктивных особенностей.
Предусмотрена установка пазовальных дисков Dado с посадкой 5/8 дюйма. Никакого переоборудования при этом не требуется: съемный вкладыш фиксируется отпираемым вручную замком, расклинивающий нож снимается, ставится и регулируется с верхней стороны стола так же, без использования вспомогательного инструмента. Есть кнопка блокировки вала, расположенная под вставкой. Посадка оснастки стала более надежной: на шпинделе сделаны лыски, а на фланце ответный профиль, что препятствует проворачиванию под нагрузкой и самозатягиванию гайки с чрезмерным усилием.
Параллельный упор с эксцентриковой фиксацией на алюминиевом профиле. Для углового упора в столе сделаны Т-образные пазы слева и справа от диска. Сам он имеет мощный направляющий профиль с расклинивающими винтами, позволяющими выбирать зазор для изменения плотности посадки в пазу.
Привод диска от двигателя производится одноступенчатой передачей сравнительно небольшим по длине ремнем. Пильный модуль, сделанный из чугуна, перемещается при регулировке высоты распила вместе с двигателем, как одно целое. Снизу диска на модуле установлен пылесборный кожух, подключенный гибким шлангом к присоединительному патрубку системы аспирации. Внешний штуцер 100 мм на корпусе совмещает отвод опилок от диска и из внутренней полости кабинета.
Для облегчения перемещений по мастерской предусмотрены два колеса с фиксацией. Это позволяет, не прикладывая больших физических усилий, приподнять станок за направляющие и перекатить на нужное место.
Внешний дизайн хорошо проработан: для всех часто используемых принадлежностей (параллельный и угловой упоры, защитный кожух, расклинивающий нож, ключ для фланца) предусмотрены кронштейны.
Комплектация
- Пильный диск Z40
- Параллельный упор с направляющей
- Расширители рабочего стола слева и справа из чугунного литья
- Подвижный угловой упор с направляющей вдоль Т-образного паза
