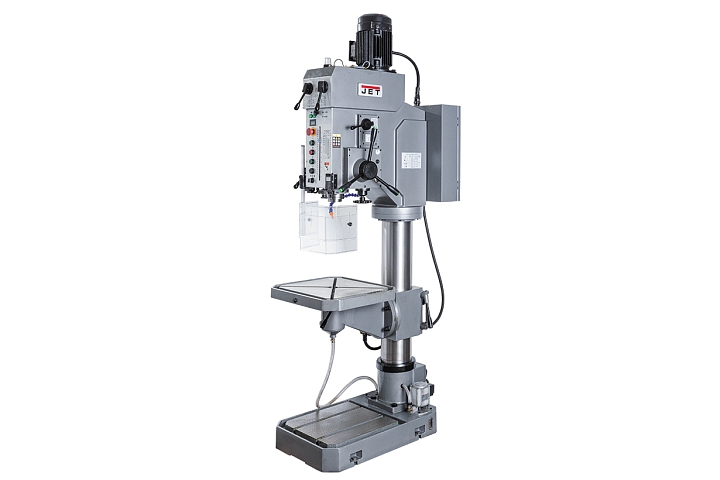

JET GHD-55PFAL Редукторный сверлильный станок
Описание
Особенности:- Аналог станка 2А150, 2H150 и 2C50
- Сверлильный станок для тяжёлых работ
- Мощный редукторный сверлильный станок
- Автоматическая подача пиноли шпинделя
- Изменение направления вращения шпинделя с помощью электромагнитной муфты кнопкой в рукоятках подачи
- Цифровая индикация частоты вращения и перемещения пиноли шпинделя
- Регулируемая предохранительная муфта
- Режим резьбонарезания
- Возможность наклона и перемещения по вертикали рабочего стола
- Механизированное перемещение рабочего стола по вертикали
- Встроенная система подвода СОЖ
Редукторный вертикально-сверлильный станок GHD-55PFAL является обновленной моделью, пришедшей на смену, хорошо зарекомендовавшему себя сверлильному станку GHD-55PFA, который поставляется уже более 10-ти лет. Он пользуется большой популярность на крупных металлообрабатывающих заводах, в т.ч. при серийном производстве деталей.
Мощный, надежный редукторный сверлильный станок для тяжелых работ с максимальным диаметром сверления до 50мм и диаметром нарезания резьбы до М30. Имеет функции автоматической подачи, режим резьбонарезания, возможность поворота рабочего стола и вращения во круг колонны, механизированного перемещения стола по вертикали и встроенной системы СОЖ.
Эту модель можно рекомендовать как современную и более производительную замену станкам советской эпохи, произведенным на Стерлитамакском станкостроительном заводе типа 2А150, 2H150 и 2C50, а также подобным аналогам других производителей.
Станок предназначен для выполнения операций сверления, рассверливания, зенкования, зенкерования и развертывания.
Главный двигатель мощностью 3,0 кВт с надежной 12-ти ступенчатой коробкой скоростей, с частотой вращения шпинделя в диапазоне от 77 до 2060 об/мин и индикацией на цифровом табло.
Модель GHD-55PFAL оснащена 4-х скоростной автоматической подачей пиноли шпинделя со скоростями 0,1/0,2/0,3/0,4 мм/об, которые позволяют обрабатывать различные виды отверстий на корректных режимах резания с использованием инструмента из быстрорежущих сталей и твердых сплавов.
Станок оснащен функцией нарезания резьбы машинными метчиками при ручной подаче шпинделя. Изменение направления вращения шпинделя осуществляется с помощью электромагнитной муфты кнопкой в рукоятках подачи. Максимальный ход пиноли шпинделя составляет 240мм.
Внушительная жесткость станка достигается за счет мощного чугунного основания размером 445х435мм с 2-мя параллельными Т-образными пазами шириной 18мм. В основание встроен бак и помпа для подачи СОЖ в зону резания.
Массивный рабочий стол размером 570х480мм, изготовлен из высококачественного чугуна, имеет возможность вращения во круг своей оси и вокруг оси колонны на 360°. Наклон стола вправо и влево, осуществляется в пределах ±50°. Для закрепления приспособлений и заготовок предусмотрены 2 Т-образных паза, расположенные крест-накрест, с шириной пазов 14 мм.
Характеристики
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 50 |
| Макс. диаметр резьбы сталь | М30 |
| Частота вращения шпинделя, об/мин | 77 - 2060 |
| Количество скоростей шпинделя | 12 |
| Тип привода | Коробка скоростей |
| Конус шпинделя | МК-4 |
| Расстояние шпиндель-стол, мм | 580 |
| Расстояние шпиндель-основание, мм | 1170 |
| Вылет шпинделя, мм | 360 |
| Ход пиноли шпинделя, мм | 240 |
| Диапазон автоматических подачи, мм/об | 0,1/0,2/0,3/0,4 |
| Количество автоматических подач, шт | 4 |
| Диаметр стойки, мм | 180 |
| Размер стола, мм | 570 x 480 |
| Наклон стола вправо | 50 |
| Наклон стола влево | 50 |
| Размер Т-образного паза стола, мм | 14 |
| Количество Т-образных пазов стола, шт | 2 |
| Размер основания, мм | 445 x 435 |
| Размер Т-образного паза основания, мм | 18 |
| Количество Т-образных пазов основания, шт | 2 |
| Мощность двигателя, кВт | 3 |
| Тип двигателя | Асинхронный |
| Мощность насоса СОЖ, кВт | 0,18 |
| Устройство подачи СОЖ | да |
| Автоподача | есть |
| Автореверс | есть |
| Длина, мм | 1140 |
| Ширина, мм | 620 |
| Высота, мм | 2405 |
| Масса, кг | 615 |
| Масса в упаковке, кг | 645 |
- Аналог станка 2А150, 2H150 и 2C50
- Сверлильный станок для тяжёлых работ
- Мощный редукторный сверлильный станок
- Автоматическая подача пиноли шпинделя
- Изменение направления вращения шпинделя с помощью электромагнитной муфты кнопкой в рукоятках подачи
- Цифровая индикация частоты вращения и перемещения пиноли шпинделя
- Регулируемая предохранительная муфта
- Режим резьбонарезания
- Возможность наклона и перемещения по вертикали рабочего стола
- Механизированное перемещение рабочего стола по вертикали
- Встроенная система подвода СОЖ
Редукторный вертикально-сверлильный станок GHD-55PFAL является обновленной моделью, пришедшей на смену, хорошо зарекомендовавшему себя сверлильному станку GHD-55PFA, который поставляется уже более 10-ти лет. Он пользуется большой популярность на крупных металлообрабатывающих заводах, в т.ч. при серийном производстве деталей.
Мощный, надежный редукторный сверлильный станок для тяжелых работ с максимальным диаметром сверления до 50мм и диаметром нарезания резьбы до М30. Имеет функции автоматической подачи, режим резьбонарезания, возможность поворота рабочего стола и вращения во круг колонны, механизированного перемещения стола по вертикали и встроенной системы СОЖ.
Эту модель можно рекомендовать как современную и более производительную замену станкам советской эпохи, произведенным на Стерлитамакском станкостроительном заводе типа 2А150, 2H150 и 2C50, а также подобным аналогам других производителей.
Станок предназначен для выполнения операций сверления, рассверливания, зенкования, зенкерования и развертывания.
Главный двигатель мощностью 3,0 кВт с надежной 12-ти ступенчатой коробкой скоростей, с частотой вращения шпинделя в диапазоне от 77 до 2060 об/мин и индикацией на цифровом табло.
Модель GHD-55PFAL оснащена 4-х скоростной автоматической подачей пиноли шпинделя со скоростями 0,1/0,2/0,3/0,4 мм/об, которые позволяют обрабатывать различные виды отверстий на корректных режимах резания с использованием инструмента из быстрорежущих сталей и твердых сплавов.
Станок оснащен функцией нарезания резьбы машинными метчиками при ручной подаче шпинделя. Изменение направления вращения шпинделя осуществляется с помощью электромагнитной муфты кнопкой в рукоятках подачи. Максимальный ход пиноли шпинделя составляет 240мм.
Внушительная жесткость станка достигается за счет мощного чугунного основания размером 445х435мм с 2-мя параллельными Т-образными пазами шириной 18мм. В основание встроен бак и помпа для подачи СОЖ в зону резания.
Массивный рабочий стол размером 570х480мм, изготовлен из высококачественного чугуна, имеет возможность вращения во круг своей оси и вокруг оси колонны на 360°. Наклон стола вправо и влево, осуществляется в пределах ±50°. Для закрепления приспособлений и заготовок предусмотрены 2 Т-образных паза, расположенные крест-накрест, с шириной пазов 14 мм.
Комплектация
- Сверлильный патрон 1-13 мм/В16
- Дорн МК4/В16
- Переходные втулки МК3/МК1; МК4/МК3; МК4/МК2
- Клин-выколотка
- Инструкция по эксплуатации
