JET MBS-1011DASP Ленточнопильный станок
Описание
Особенности:
- Конструкция европейского типа с поворотной пильной рамой
- Промышленная пила с полуавтоматическим режимом работы
- Гидравлическая система подъема и опускания пильной рамы
- Две скорости движения полотна за счет изменения количества полюсов для пиления различных материалов
- Мощный двигатель с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7
- Поворотная пильная рама в обе стороны с широким диапазоном поворота от
- -45° до +60° позволяет увеличить количество возможных вариантов обработки при производстве различных металлоконструкций
- Регулируемая направляющая с твердосплавными блоками для стабильной перпендикулярной резки заготовок различного сечения и увеличения ресурса ленточного полотна
- Удобный тензометр для оптимального натяжения полотна с датчиком аварийной остановки при обрыве
- Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления
- Настраиваемые концевые ограничители подъема пильной рамы позволяют сократить холостой ход, тем самым значительно повысить производительность пиления
- Выносная панель управления с поворотной консолью
- Гидравлические тиски с широкими рифлеными губками для быстрого и надежного зажима заготовки. Тиски легко перемещаются параллельно заготовке и дают возможность пилить под разными углами
- Входная роликовая опора для облегчения установки и перемещения тяжелых заготовок
- Регулируемый концевой упор с легко читаемой линейкой для серийных работ
- Система подачи СОЖ через направляющие блоки
- Кордщетка гарантирует очистку полотна от крупной стружки, которую не вымоет СОЖ
- Съемный поддон для стружки с встроенной помпой подачи СОЖ
Ленточнопильный станок MBS-1011DASP представляет собой полуавтоматическую модель станков европейского типа, предназначенных для промышленного использования. Станок рассчитан на пиление круглых металлических заготовок под прямым углом максимально допустимого диаметра 250 мм.
Особенности конструкции заключаются в возможностях поворота пильной рамы в обе стороны, для обработки заготовок под разными углами. Угол поворота пильной рамы вправо составляет 60°, влево 45°. При повороте консоли вправо на 45°допускается обработка деталей диаметром 200 мм, при повороте влево на тот же градус, допустимый диаметр заготовки – 150 мм. Оборудование выполняет полный цикл технологических операций.
Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления.
Ленточнопильный станок оснащен мощным двигателем в 1,1 кВт с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7. Скорость движения ленточного полотна выбирается из двух предустановленных скоростей 36 и 72 м/мин для пиления различных материалов.
Управление станком осуществляется через центральную панель управления. Сила натяжения ленточного полотна устанавливается вручную и определяется показаниями тензометра. Для экстренной остановки станка предусмотрена кнопка аварийного выключения и датчик обрыва полотна.
Регулируемая направляющая с твердосплавными блоками позволяет повысить качество пиления и добиться стабильной перпендикулярной резки заготовок различного сечения и увеличить ресурс ленточного полотна.

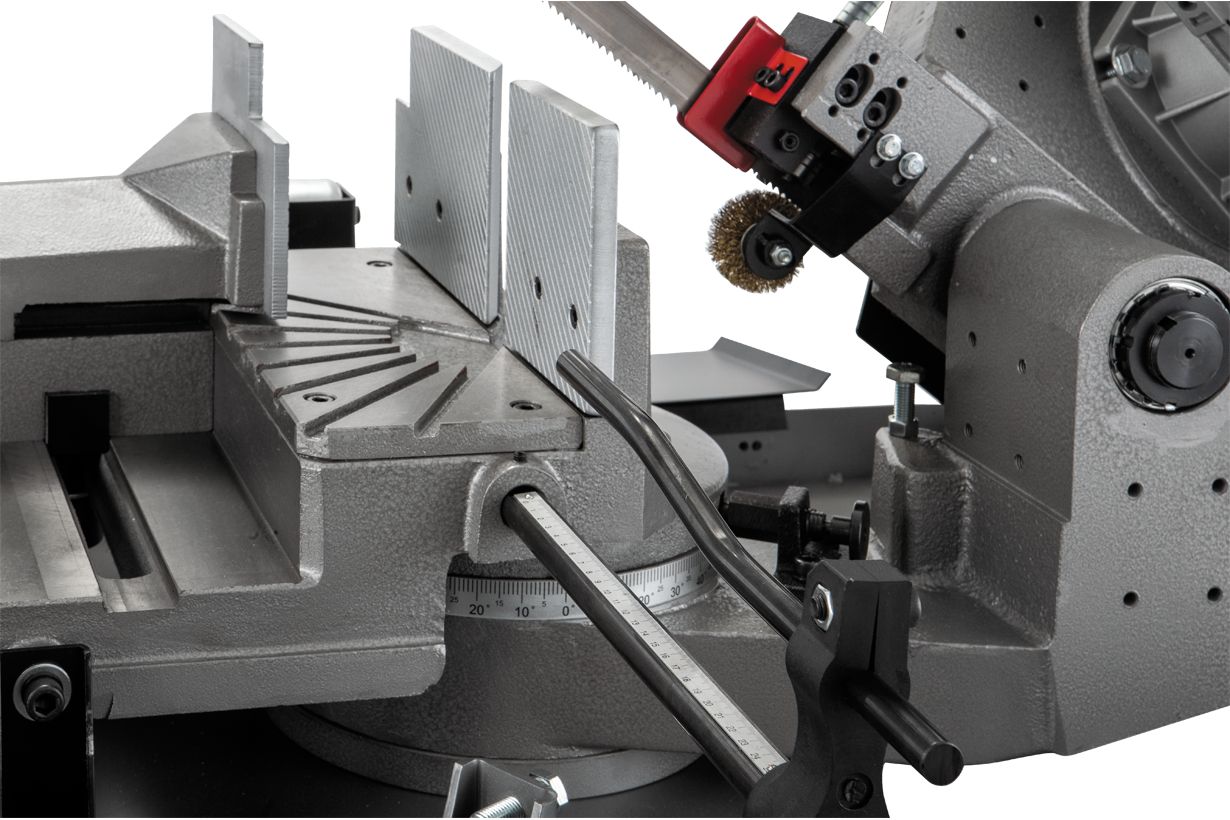

Ленточнопильный станок оборудован гидравлическими тисками с широкими рифлеными губками для быстрого и надежного зажима заготовки. Тиски легко перемещаются параллельно заготовке и дают возможность пилить под разными углами. Дополнительно установлена входная роликовая опора, для облегчения установки и перемещения тяжелых деталей. Регулируемый концевой упор с легко читаемой линейкой используется при проведении серийных работ.
Станок имеет 2-х точечную систему подачи СОЖ через блоки направляющих, что значительно улучшает эксплуатационные характеристики ленточного полотна. Установленная кордщетка гарантирует очистку полотна от крупной стружки, которую не вымоет СОЖ. Модель оборудована удобной тумбой-подставкой со съёмным поддоном, для сбора стружки и отработанной охлаждающей жидкости. Вес станка 396 кг.
Другие модели станков представлены в разделах «Полуавтоматические ленточнопильные станки» и «Ленточнопильные станки по металлу».
Характеристики
| Напряжение, В | 400 |
| Мощность двигателя, кВт | 1,1 |
| Зона обработки при 90° | Ø250 мм, □240 мм, □200х285 мм |
| Зона обработки при + 45° вправо | Ø200 мм, □180 мм, □140x180 мм |
| Зона обработки при - 45° влево | Ø150 мм, □140 мм, □90x150 мм |
| Зона обработки при + 60° вправо | Ø120 мм, □95 мм, □95x110 мм |
| Размеры ленточного полотна, мм | 27 х 0,9 х 2685 мм |
| Скорость движения полотна, м/мин | 36, 72 |
| Высота стола, мм | 910 |
| Страна производителя | Тайвань |
| Ширина ленточного полотна, мм | 27 |
| Длина, мм | 2000 |
| Ширина, мм | 1390 |
| Высота, мм | 1900 |
| Масса, кг | 396 |
| Длина в упаковке, см | 183 |
| Ширина в упаковке, см | 76 |
| Высота в упаковке, см | 166 |
| Масса в упаковке, кг | 445 |
Особенности:
- Конструкция европейского типа с поворотной пильной рамой
- Промышленная пила с полуавтоматическим режимом работы
- Гидравлическая система подъема и опускания пильной рамы
- Две скорости движения полотна за счет изменения количества полюсов для пиления различных материалов
- Мощный двигатель с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7
- Поворотная пильная рама в обе стороны с широким диапазоном поворота от
- -45° до +60° позволяет увеличить количество возможных вариантов обработки при производстве различных металлоконструкций
- Регулируемая направляющая с твердосплавными блоками для стабильной перпендикулярной резки заготовок различного сечения и увеличения ресурса ленточного полотна
- Удобный тензометр для оптимального натяжения полотна с датчиком аварийной остановки при обрыве
- Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления
- Настраиваемые концевые ограничители подъема пильной рамы позволяют сократить холостой ход, тем самым значительно повысить производительность пиления
- Выносная панель управления с поворотной консолью
- Гидравлические тиски с широкими рифлеными губками для быстрого и надежного зажима заготовки. Тиски легко перемещаются параллельно заготовке и дают возможность пилить под разными углами
- Входная роликовая опора для облегчения установки и перемещения тяжелых заготовок
- Регулируемый концевой упор с легко читаемой линейкой для серийных работ
- Система подачи СОЖ через направляющие блоки
- Кордщетка гарантирует очистку полотна от крупной стружки, которую не вымоет СОЖ
- Съемный поддон для стружки с встроенной помпой подачи СОЖ
Ленточнопильный станок MBS-1011DASP представляет собой полуавтоматическую модель станков европейского типа, предназначенных для промышленного использования. Станок рассчитан на пиление круглых металлических заготовок под прямым углом максимально допустимого диаметра 250 мм.
Особенности конструкции заключаются в возможностях поворота пильной рамы в обе стороны, для обработки заготовок под разными углами. Угол поворота пильной рамы вправо составляет 60°, влево 45°. При повороте консоли вправо на 45°допускается обработка деталей диаметром 200 мм, при повороте влево на тот же градус, допустимый диаметр заготовки – 150 мм. Оборудование выполняет полный цикл технологических операций.
Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления.
Ленточнопильный станок оснащен мощным двигателем в 1,1 кВт с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7. Скорость движения ленточного полотна выбирается из двух предустановленных скоростей 36 и 72 м/мин для пиления различных материалов.
Управление станком осуществляется через центральную панель управления. Сила натяжения ленточного полотна устанавливается вручную и определяется показаниями тензометра. Для экстренной остановки станка предусмотрена кнопка аварийного выключения и датчик обрыва полотна.
Регулируемая направляющая с твердосплавными блоками позволяет повысить качество пиления и добиться стабильной перпендикулярной резки заготовок различного сечения и увеличить ресурс ленточного полотна.
Ленточнопильный станок оборудован гидравлическими тисками с широкими рифлеными губками для быстрого и надежного зажима заготовки. Тиски легко перемещаются параллельно заготовке и дают возможность пилить под разными углами. Дополнительно установлена входная роликовая опора, для облегчения установки и перемещения тяжелых деталей. Регулируемый концевой упор с легко читаемой линейкой используется при проведении серийных работ.
Станок имеет 2-х точечную систему подачи СОЖ через блоки направляющих, что значительно улучшает эксплуатационные характеристики ленточного полотна. Установленная кордщетка гарантирует очистку полотна от крупной стружки, которую не вымоет СОЖ. Модель оборудована удобной тумбой-подставкой со съёмным поддоном, для сбора стружки и отработанной охлаждающей жидкости. Вес станка 396 кг.
Другие модели станков представлены в разделах «Полуавтоматические ленточнопильные станки» и «Ленточнопильные станки по металлу».
Комплектация
- Биметаллическое ленточное полотно
- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Гидравлические тиски
- Закрытая подставка с системой СОЖ
- Поворотная пильная рама
