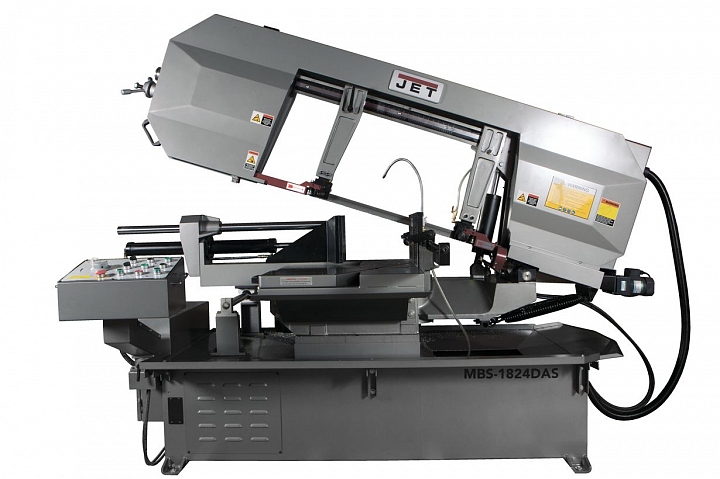

Ленточнопильный станок этой модели представляет собой модельный ряд станков европейского типа, предназначенных для промышленной эксплуатации. Оборудование рассчитано на пиление металлических заготовок больших диаметров, обработку профильных заготовок большой площади сечения. Конструкция станка позволяет осуществлять поворот пильной рамы влево и вправо на углы до 60 0, в зависимости от технологической необходимости. Наличие системы гидравлики позволяет выполнять основные технологические циклы в автоматическом режиме. Пильная рама плавно опускается и поднимается, движение консоли управляется с пульта управления. Система гидравлики обеспечивает работу гидравлических тисков, четко фиксирующих заготовку. Максимально допустимый диаметр круглых заготовок при обработке под прямым углом составляет 460 мм. Положение консоли под углом 60 0 позволяет вести обработку заготовок диаметром 295 мм. Необходимое положение заготовок для обработки достигается путем переустановки тисков.

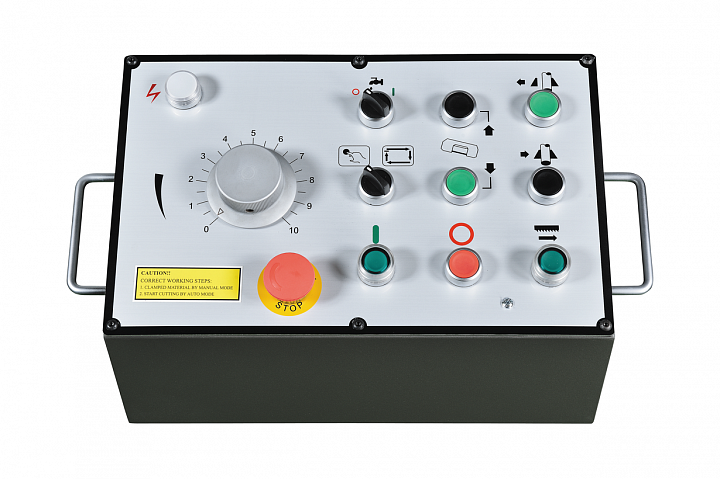

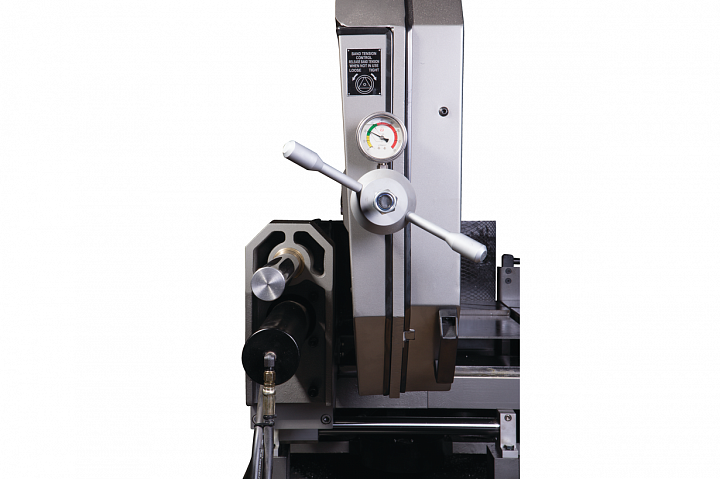

Модель MBS-1824 DAS имеет на оснащении мощный электродвигатель - 3,7 кВт, позволяющий работать в длительном режиме и при больших нагрузках. Наличие редуктора и вариатора обеспечивает плавную скорость движения ленточного полотна. Устройство позволяет менять скорость движения полотна в диапазоне 26-80 м/мин. Сила натяжения полотна определяется с помощью тензометра. Станок рассчитан на работу с ленточным полотном шириной 41 мм. Управление работой двигателя, регулировка скорости движения полотна осуществляется с пульта управления, вынесенного в отдельный блок.
Ленточнопильный станок имеет две направляющие, регулирующие проход полотна, предотвращающие увод полотна при пилении заготовок большого диаметра. Направляющие имеют подшипники, создающие необходимое позиционирование полотна под прямым углом. Очистка полотна от стружки осуществляется с помощью вращающейся корд щетки. Станок оборудован системой подачи СОЖ на направляющие и непосредственно в зону резания.
Оборудование имеет контейнер для сбора стружки. Вес станка в снаряженном состоянии 1320 кг.
Другие модели станков представлены в разделах «Полуавтоматические ленточнопильные станки» и «Ленточнопильные станки по металлу».
Напряжение, В | 400 |
Резка под углом (Диапазон поворота пильной рамы) | -60°/+60° |
Макс. Ø обработки при 90º | Ø460 мм |
Мощность двигателя, кВт | 3,7 |
Зона обработки при 90° | Ø460 мм, □460 мм, □440 х 600 мм |
Зона обработки при + 45° вправо | Ø445 мм, □445 мм |
Зона обработки при + 60° вправо | Ø295 мм, □295 мм |
Размеры ленточного полотна, мм | 41 х 1,3 х 5330 мм |
Скорость движения полотна, м/мин | 26-80, плавно |
Высота рабочего стола, мм | 885 |
Объем бака СОЖ, л | 55 |
Объем бака гидростанции | 15 л |
Мощность мотора СОЖ | 0,12 кВт |
Мощность мотора гидростанции, кВт | 0,75 кВт |
Снят с производства | Y |
Страна производителя | Тайвань |
Ширина ленточного полотна, мм | 41 |
Длина, мм | 2830 |
Ширина, мм | 1140 |
Высота, мм | 1860 |
Масса, кг | 1320 |
Длина в упаковке, см | 283 |
Ширина в упаковке, см | 114 |
Высота в упаковке, см | 186 |
Масса в упаковке, кг | 1660 |
